KADAMM K838702720 — двухлучевая многолучевая секторная антенна 4×698–960 / 4×1710–2690 МГц, 33°, 19,5 дБи, 16 портов, RET

KADAMM K838702720: многолучевая антенна базовой станции. Задача K838702720 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K838702720: полоса 698–960 МГц и 1710–2690 МГц; усиление 19,5 дБи; ширина луча 33°; поляризация ±45°; разъёмы 16×4.3-10; мощность до 400 Вт.

Устройство и принцип работы

K838702720 формирует несколько лучей из общего раскрыва: схема питания делит апертуру на независимые направления, и каждый луч работает как отдельный сектор со своими входами. Рабочая полоса K838702720 — 4×698–960 / 4×1710–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

Усиление K838702720 — 19,5 дБи, это 17,4 дБд относительно полуволнового вибратора. Ширина луча K838702720 по горизонтали — 33°: такой узкий сектор ставят, когда на сайте шесть секторов или зона вытянута вдоль трассы, набережной, железной дороги. В вертикальной плоскости луч K838702720 — 18,0 ± 2,0°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K838702720 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. В K838702720 8 систем излучателей и 16 входов: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка.

Электрический наклон K838702720 регулируется в пределах 2–10°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K838702720 добавляет механический наклон 0–8°. Привод дистанционного наклона: встроенный, в комплекте, протокол AISG 2.0/3GPP — угол меняют командой со станции, подъём на опору не нужен. Пример для K838702720: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 10,7°.

Отношение излучения вперёд и назад у K838702720 — более 28 / более 27 / более 27 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K838702720 — более 16 / более 16 / более 15 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K838702720 — не более −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

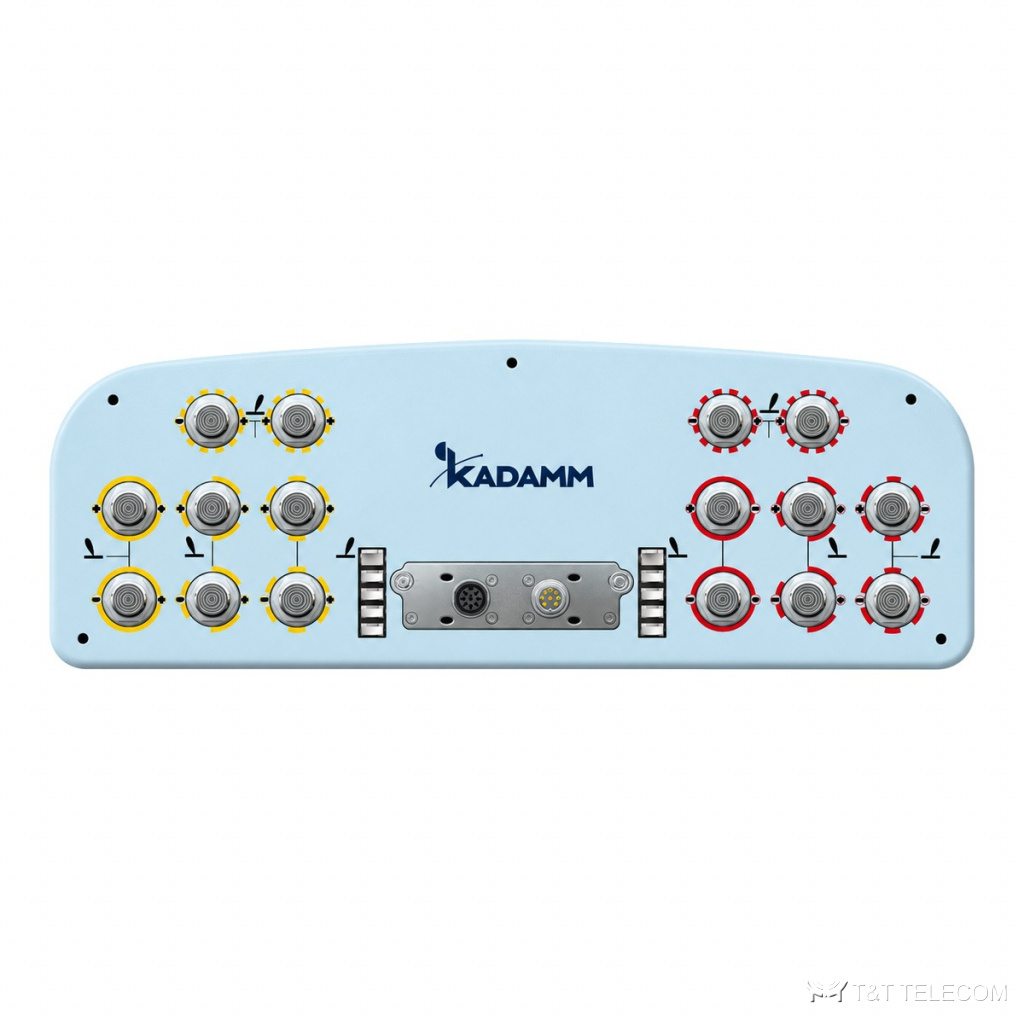

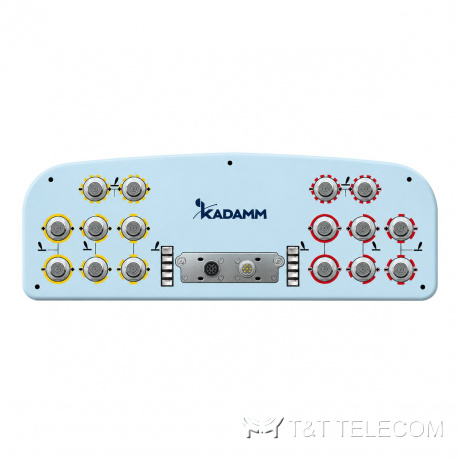

КСВН K838702720 — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K838702720 — 400 Вт. Разъёмы K838702720: 16 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K838702720 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

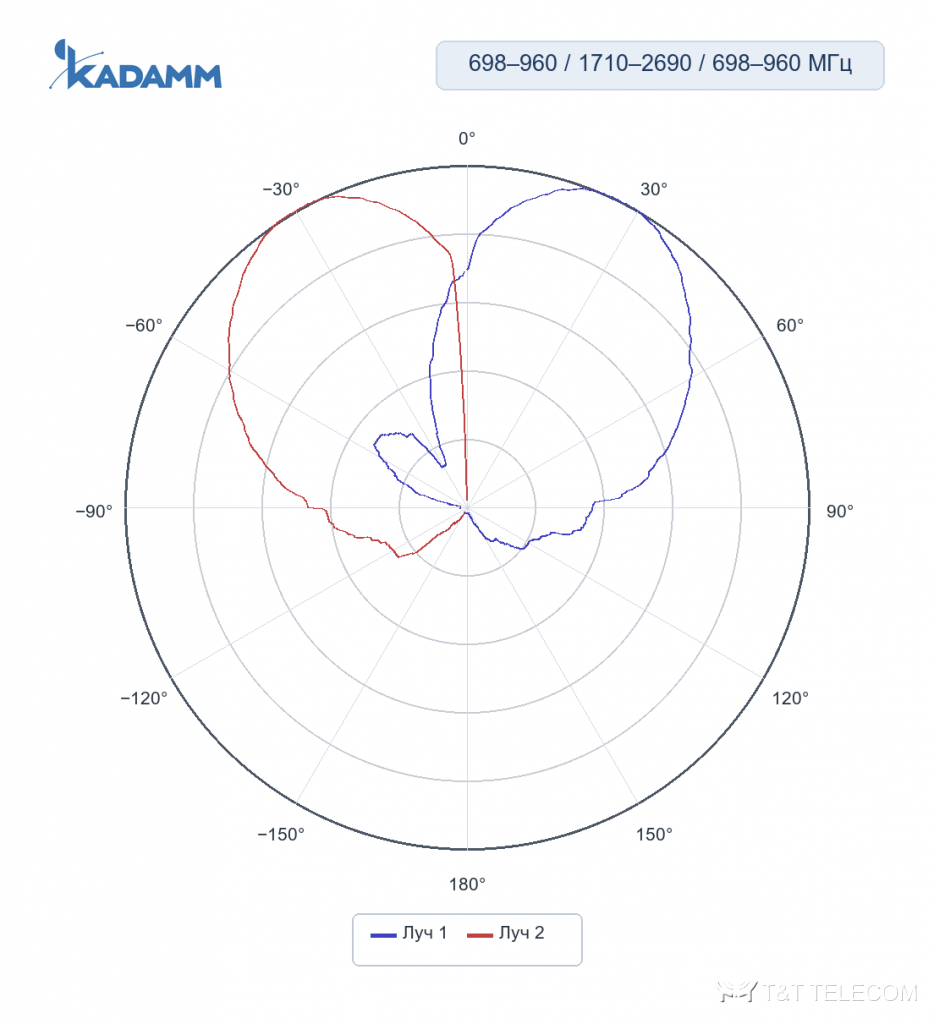

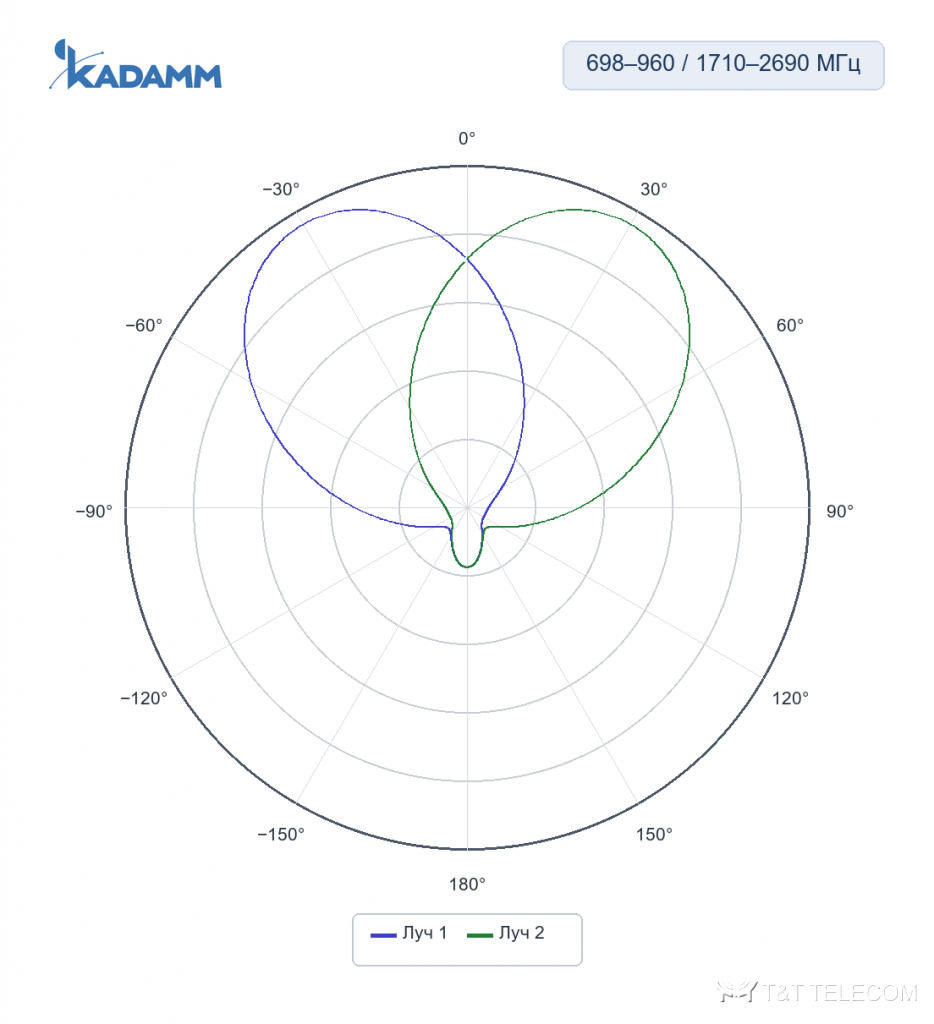

Лучей: 2. Направления лучей: ± 31° / ± 29° / ± 27°. Конструкция K838702720: габариты 2680 × 630 × 175 мм; масса 58,2 кг и ещё 12,8 кг монтажный комплект; крепление на трубу Ø50 Ø115 мм; выдерживает ветер до 250 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K838702720 заземлены по постоянному току, статический заряд стекает на опору.

Где применяют

• Диапазоны K838702720: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
• Макросоты городских и пригородных сетей — K838702720 в секторах базовой станции.
• Добавление диапазонов на существующей площадке через порты K838702720.
• Для K838702720: стадионы, площади, вокзалы — места массового скопления абонентов.
• Разгрузка перегруженных сайтов без строительства новой опоры (K838702720).

Технические характеристики

Массив R1/R2/R3/R4: 4×698–960 МГц

Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц

Механика и условия эксплуатации

Подбор под объект

• Рабочие частоты системы должны лежать внутри полосы K838702720: 698–960 МГц и 1710–2690 МГц.
• Усиление K838702720 — 19,5 дБи: от него зависит дальность и уровень сигнала у абонента.
• Ширина луча K838702720: в горизонтальной плоскости 33°, в вертикальной 18,0 ± 2,0° / 16,5 ± 1,8° / 15,2 ± 1,5°.
• Наклон луча K838702720: 2–10°.
• Разъёмы K838702720 — 16×4.3-10; кабельные сборки готовят под них заранее.
• Монтаж K838702720: Ø50 Ø115 мм.
• Габариты и масса K838702720: 2680 × 630 × 175 мм, 58,2 кг.
• Число входов K838702720 — 16: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K838702720 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K838702720 — не выше 400 Вт, с запасом на пиковые значения.
• Если на K838702720 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн), иначе выигрыш теряется.

Поставка и документы

Подберём KADAMM K838702720 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Что нужно для подбора K838702720?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K838702720.

Какие частоты поддерживает K838702720?
Рабочая полоса K838702720 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.

Какой разъём у K838702720?
16×4.3-10. Другие исполнения — уточняйте при заказе.

Сколько радиомодулей подключается к K838702720?
Входов 16, систем излучателей 8; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K838702720 подключается до 8 модулей.

Можно ли менять наклон K838702720 после монтажа?
Да, электрический наклон K838702720 регулируется в пределах 2–10° дистанционно через привод RET.

Что даёт интермодуляция не более −150 дБн?
Чем ниже это значение у K838702720, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
