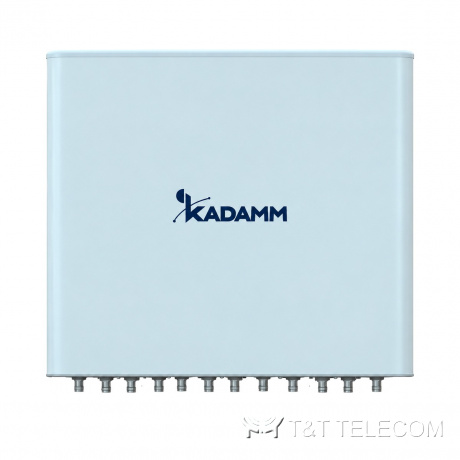

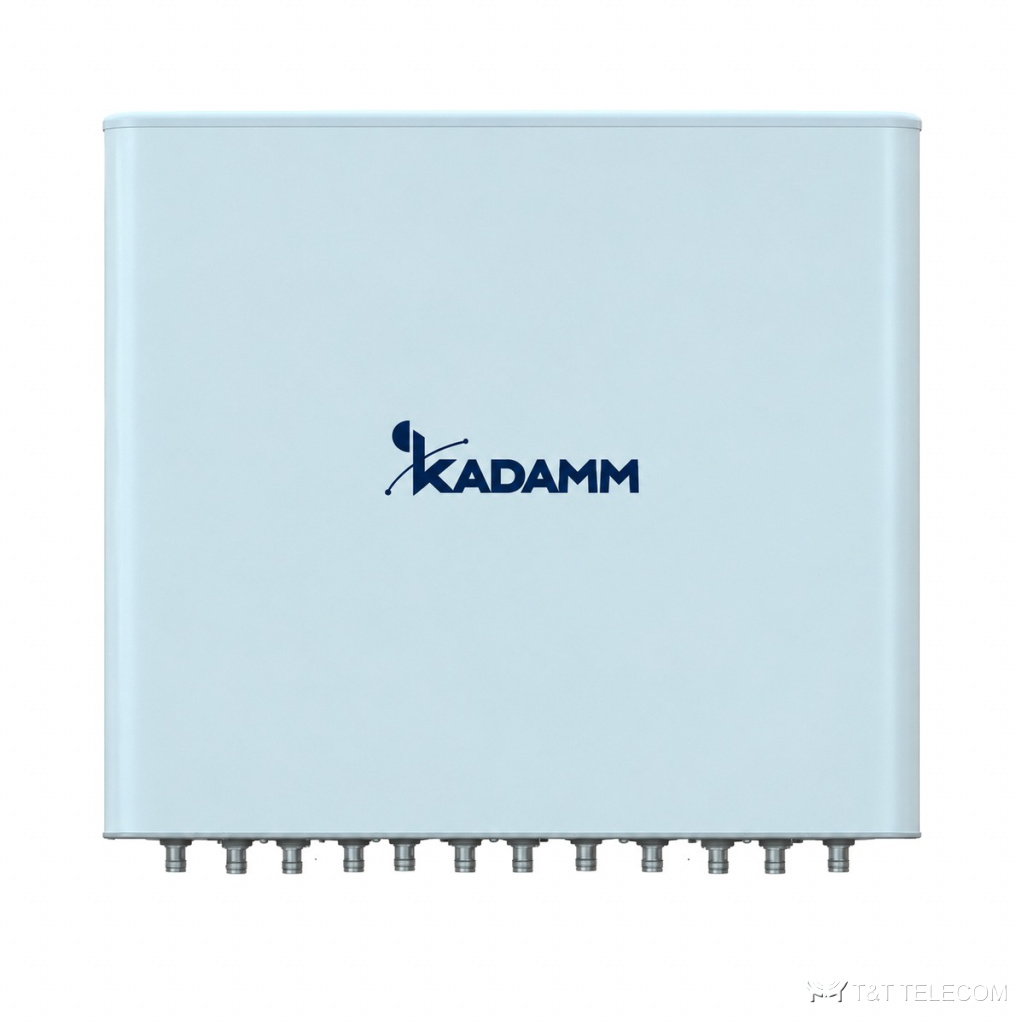

KADAMM K836172724 — шестилучевая многолучевая секторная антенна 6×1695–2690 МГц, 12°, 24,2 дБи, 12 портов

KADAMM K836172724: многолучевая антенна базовой станции. На мачте или крыше K836172724 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K836172724: полоса 1695–2690 МГц; усиление 24,2 дБи; ширина луча 12°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 200 Вт.

Как устроена K836172724

Многолучевая панель K836172724 заменяет на опоре несколько обычных секторных антенн: лучи расходятся под заданными углами, каждый подключается к своему радиомодулю. Рабочая полоса K836172724 — 6×1695–2690 МГц, в неё попадают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.

Коэффициент усиления K836172724 составляет 24,2 дБи (22,1 дБд). Ширина луча K836172724 по горизонтали — 12°: такой узкий сектор ставят, когда на сайте шесть секторов или зона вытянута вдоль трассы, набережной, железной дороги. В вертикальной плоскости луч K836172724 — 13°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K836172724 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями более 15 дБ. В K836172724 6 систем излучателей и 12 входов: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка.

Электрический наклон K836172724 регулируется в пределах 6°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K836172724 добавляет механический наклон 0–10°. Пример для K836172724: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 8,2°.

Отношение излучения вперёд и назад у K836172724 — более 29 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K836172724 — более 17 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K836172724 — не более −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

КСВН K836172724 — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K836172724 — 200 Вт. Разъёмы K836172724: 12 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K836172724 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

Лучей: 6. Конструкция K836172724: габариты 850 × 1000 × 120 мм; масса 25,2 кг и ещё 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; выдерживает ветер до 216 км/ч; кожух — ASA-пластик; работает при −50…+65 °C. Излучатели K836172724 заземлены по постоянному току, статический заряд стекает на опору.

Где применяют

• Диапазоны K836172724: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
• Макросоты городских и пригородных сетей — K836172724 в секторах базовой станции.
• Добавление диапазонов на существующей площадке через порты K836172724.
• Стадионы, площади, вокзалы — места массового скопления абонентов — K836172724.
• Для K836172724: разгрузка перегруженных сайтов без строительства новой опоры.

Технические характеристики

Механика и условия эксплуатации

На что смотреть при выборе

• Сверьте частоты своей сети с полосой K836172724 — 1695–2690 МГц.
• Усиление K836172724 — 24,2 дБи: от него зависит дальность и уровень сигнала у абонента.
• Ширина луча K836172724: в горизонтальной плоскости 12°, в вертикальной 13° / 12° / 10° / 9°.
• Наклон луча K836172724: 6°.
• Разъёмы K836172724 — 12×4.3-10; кабельные сборки готовят под них заранее.
• Монтаж K836172724: Ø50–Ø115 мм.
• Габариты и масса K836172724: 850 × 1000 × 120 мм, 25,2 кг.
• Число входов K836172724 — 12: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K836172724 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K836172724 — не выше 200 Вт, с запасом на пиковые значения.
• Если на K836172724 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн), иначе выигрыш теряется.

Поставка и документы

Подберём KADAMM K836172724 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какой разъём у K836172724?
12×4.3-10. Другие исполнения — уточняйте при заказе.

Какое усиление у K836172724?
24,2 дБи. Ширина луча — 12°.

Как крепится K836172724?
На трубу Ø50–Ø115 мм комплектным кронштейном.

Сколько радиомодулей подключается к K836172724?
Входов 12, систем излучателей 6; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K836172724 подключается до 6 модулей.

Можно ли менять наклон K836172724 после монтажа?
Да, электрический наклон K836172724 регулируется в пределах 6°.

Что даёт интермодуляция не более −150 дБн?
Чем ниже это значение у K836172724, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
