KADAMM K834172720v01 — двухлучевая многолучевая секторная антенна 4×1710–2690 МГц, 33°, 19 дБи, 8 портов, RET

KADAMM K834172720v01: многолучевая антенна базовой станции. Задача K834172720v01 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K834172720v01: полоса 1710–2690 МГц; усиление 19 дБи; ширина луча 33°; поляризация 45°; разъёмы 8×4.3-10; мощность до 200 Вт.

Принцип работы и конструкция

K834172720v01 формирует несколько лучей из общего раскрыва: схема питания делит апертуру на независимые направления, и каждый луч работает как отдельный сектор со своими входами. Рабочая полоса K834172720v01 — 4×1710–2690 МГц, в неё попадают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.

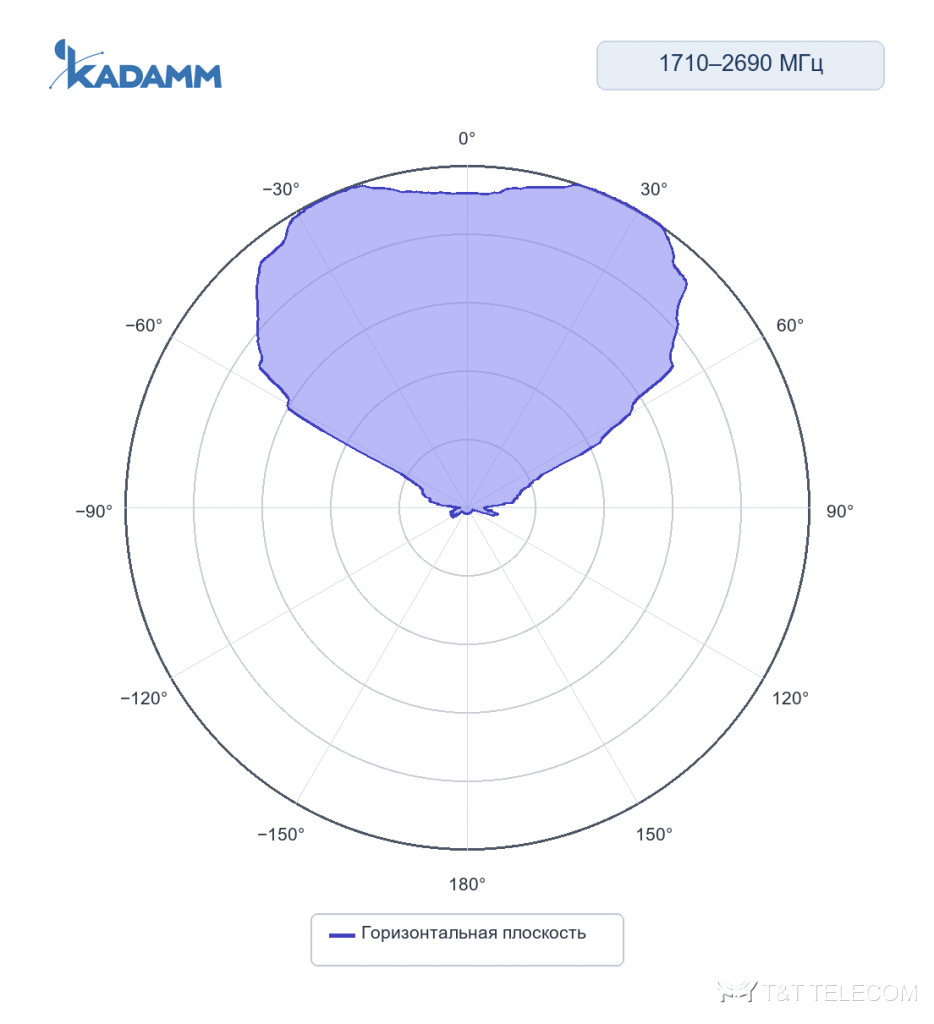

Усиление K834172720v01 — 19 дБи, это 16,9 дБд относительно полуволнового вибратора. Ширина луча K834172720v01 по горизонтали — 33°: такой узкий сектор ставят, когда на сайте шесть секторов или зона вытянута вдоль трассы, набережной, железной дороги. В вертикальной плоскости луч K834172720v01 — 7,8 ± 0,4°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K834172720v01 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями более 18 дБ. В K834172720v01 4 системы излучателей и 8 входов: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка. Развязка между системами K834172720v01 — не менее 30 дБ.

Электрический наклон K834172720v01 регулируется в пределах 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K834172720v01 добавляет механический наклон 0–8°. Привод дистанционного наклона: KADAMM RET-800232114 (сменный, в комплекте), протокол AISG 2.0 SRET — угол меняют командой со станции, подъём на опору не нужен. Пример для K834172720v01: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 5,6°.

Отношение излучения вперёд и назад у K834172720v01 — более 27 / более 27 / более 28 / более 29 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K834172720v01 — более 18 / более 18 / более 18 / более 17 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K834172720v01 — не более −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

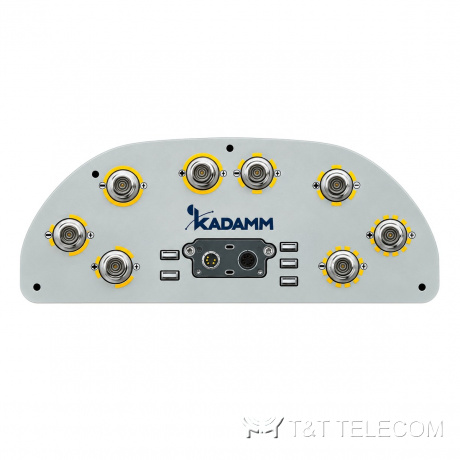

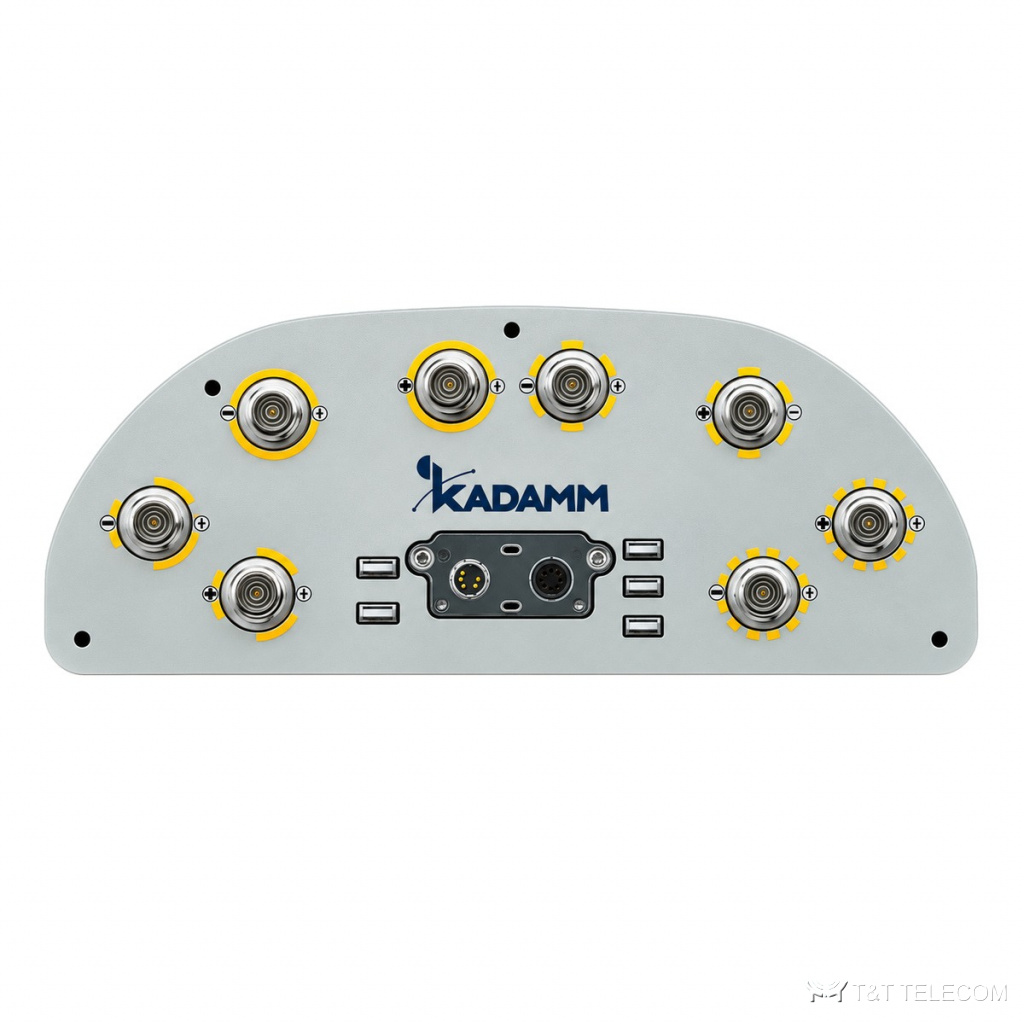

КСВН K834172720v01 — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K834172720v01 — 200 Вт. Разъёмы K834172720v01: 8 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K834172720v01 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

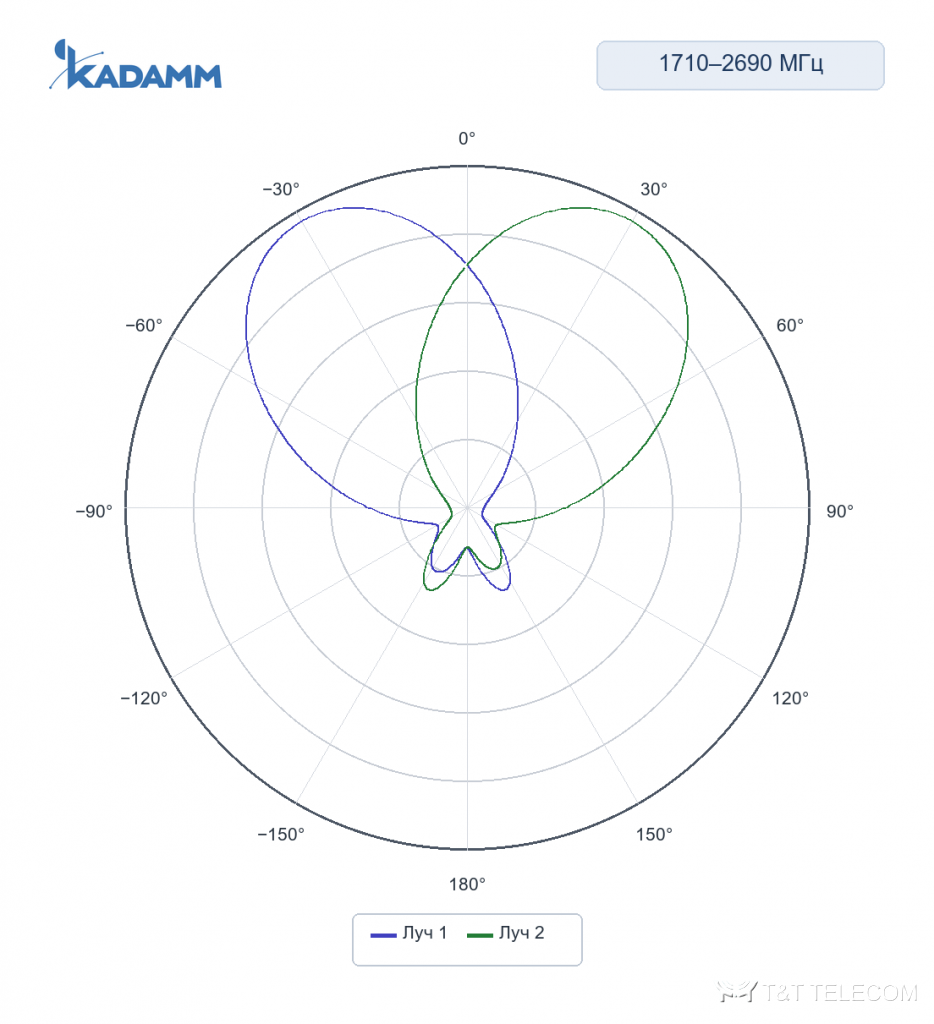

Лучей: 2. Конструкция K834172720v01: габариты 2580 × 400 × 150 мм; масса 33,6 кг и ещё 8,8 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1345 / 318 / 1503 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K834172720v01 заземлены по постоянному току, статический заряд стекает на опору.

Для каких задач

• Полоса K834172720v01 охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
• Макросоты городских и пригородных сетей — K834172720v01 в секторах базовой станции.
• Модернизация площадок: замена старых антенн на K834172720v01 без смены опоры.
• Стадионы, площади, вокзалы — места массового скопления абонентов (K834172720v01).
• Разгрузка перегруженных сайтов без строительства новой опоры (K834172720v01).

Технические характеристики

Механика и условия эксплуатации

На что смотреть при выборе

• Сверьте частоты своей сети с полосой K834172720v01 — 1710–2690 МГц.
• Усиление K834172720v01 — 19 дБи: от него зависит дальность и уровень сигнала у абонента.
• Ширина луча K834172720v01: в горизонтальной плоскости 33°, в вертикальной 7,8 ± 0,4° / 6,9 ± 0,4° / 6,0 ± 0,4° / 5,5 ± 0,3°.
• Наклон луча K834172720v01: 2–12°.
• Под разъёмы K834172720v01 (8×4.3-10) подбирают джамперы и переходы.
• Монтаж K834172720v01: Ø50–Ø115 мм; ветровая нагрузка 1345 / 318 / 1503 Н.
• Габариты и масса K834172720v01: 2580 × 400 × 150 мм, 33,6 кг.
• Число входов K834172720v01 — 8: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K834172720v01 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K834172720v01 — не выше 200 Вт, с запасом на пиковые значения.
• Если на K834172720v01 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн), иначе выигрыш теряется.

Поставка и документы

Поставляем KADAMM K834172720v01 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Что нужно для подбора K834172720v01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K834172720v01.

Какие частоты поддерживает K834172720v01?
Рабочая полоса K834172720v01 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

Какой разъём у K834172720v01?
8×4.3-10. Другие исполнения — уточняйте при заказе.

Сколько радиомодулей подключается к K834172720v01?
Входов 8, систем излучателей 4; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K834172720v01 подключается до 4 модулей.

Можно ли менять наклон K834172720v01 после монтажа?
Да, электрический наклон K834172720v01 регулируется в пределах 2–12° дистанционно через привод RET.

Что даёт интермодуляция не более −150 дБн?
Чем ниже это значение у K834172720v01, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
