KADAMM K81702710T — многодиапазонная ненаправленная (всенаправленная) антенна 698–960 / 1710–2170 / 2330–2690 МГц, 10 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

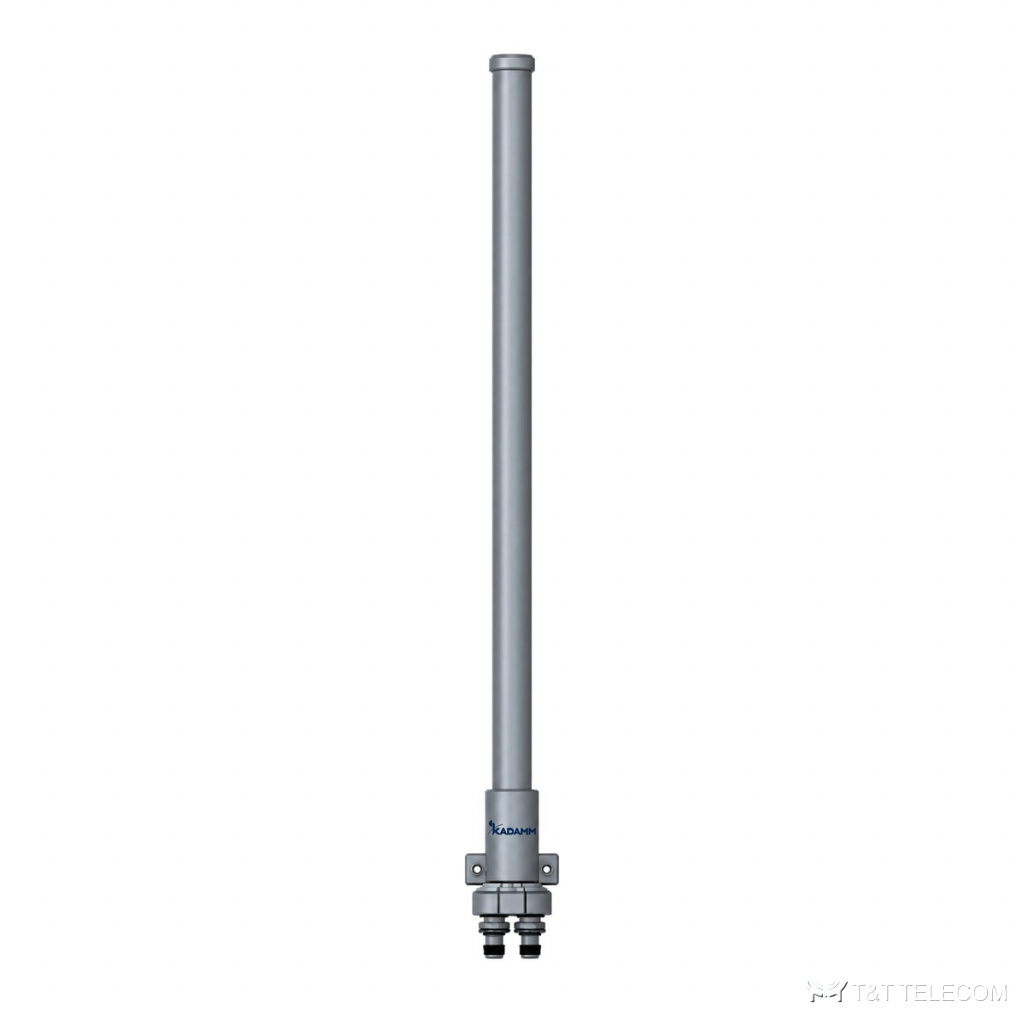

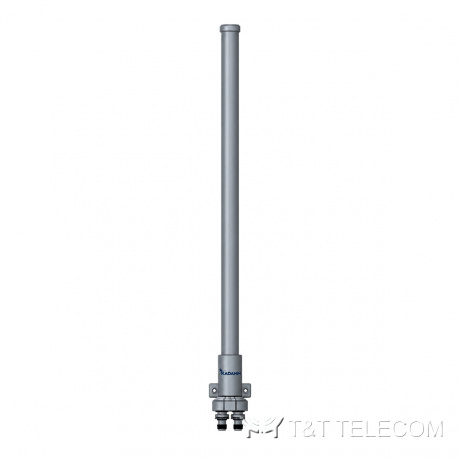

KADAMM K81702710T: многодиапазонная ненаправленная. K81702710T излучает одинаково во всех направлениях в горизонтальной плоскости — для покрытия вокруг точки установки. Ключевые параметры K81702710T: полоса 698–960 МГц и 1710–2690 МГц; усиление 10 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 2×4.3-10; мощность до 100 Вт.
Как устроена K81702710T
K81702710T излучает одинаково по всему азимуту, а в вертикальной плоскости прижимает луч к горизонту — отсюда усиление без выбора направления: сигнал не уходит в небо и в землю под антенной. Рабочая полоса K81702710T — 698–960 / 1710–2170 / 2330–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление K81702710T — 6 ± 0,5 дБи. По горизонтали диаграмма K81702710T круговая (360°). В вертикальной плоскости ширина луча K81702710T — 24 ± 4° / 20 ± 4°. Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной K81702710T и абонентами нет.
У K81702710T 2 входа. Электрический наклон K81702710T регулируется в пределах 3°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. КСВН K81702710T — не более 2,0: обратно отражается не больше 11,1 % подводимой мощности. Допустимая мощность на вход K81702710T — 100 Вт. Разъёмы K81702710T: 2×4.3-10, выведены снизу.
Конструкция K81702710T: габариты 1823 × Ø40 мм; масса не более 2,0 кг и ещё 0,8 кг монтажный комплект; выдерживает ветер до 324 км/ч; кожух — стеклопластик; работает при −40…+60 °C.
Где применяют
- Диапазоны K81702710T: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Стационарные пункты связи и терминалы — K81702710T.
- Станция в центре обслуживаемой территории: посёлок, промплощадка, порт (K81702710T).
- Ретрансляторы и шлюзы, где абоненты находятся со всех сторон — K81702710T.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–803 МГц | 900–960 МГц |
|---|---|---|
| Поляризация | Вертикальная | |
| Коэффициент усиления, дБи | 6 ± 0,5 | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 24 ± 4° | 20 ± 4° |
| Электрический наклон | 3° | |
| КСВН | ≤2,0 | |
| Развязка между входами разных систем, дБ | ≥25 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 100 Вт | |
Система 1710–2690 МГц
| Параметр | 1710–1880 МГц | 1920–2170 МГц | 2330–2370 МГц | 2496–2690 МГц |
|---|---|---|---|---|
| Поляризация | Вертикальная | |||
| Коэффициент усиления, дБи | 10 ± 0,5 | |||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10 ± 2° | |||
| Электрический наклон | 3° | |||
| КСВН | ≤2,0 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 100 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1823 × Ø40 мм |
| Масса антенны | ≤2,0 кг |
| Масса монтажного комплекта | 0,8 кг |
| Максимальная скорость ветра | 324 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+60 °C |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы K81702710T: 698–960 МГц и 1710–2690 МГц.
- Усиление K81702710T — 10 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K81702710T: в горизонтальной плоскости 360°, в вертикальной 24 ± 4° / 20 ± 4°.
- Наклон луча K81702710T: 3° / 3°.
- Разъёмы K81702710T — 2×4.3-10; кабельные сборки готовят под них заранее.
- Габариты и масса K81702710T: 1823 × Ø40 мм, ≤2,0 кг.
- Наклон K81702710T подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
- Суммарная мощность передатчиков на входе K81702710T — не выше 100 Вт, с запасом на пиковые значения.
Поставка и документы
Поставляем KADAMM K81702710T по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K81702710T?
10 дБи. Ширина луча — 360°.
Что нужно для подбора K81702710T?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K81702710T.
Какие частоты поддерживает K81702710T?
Рабочая полоса K81702710T — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Можно ли менять наклон K81702710T после монтажа?
Да, электрический наклон K81702710T регулируется в пределах 3°.
Что означает КСВН не более 2,0?
Доля отражённой мощности при таком КСВН у K81702710T — не больше 11,1 %, остальное уходит в антенну.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM K81702710T — техническое описание 183.44 КБ
