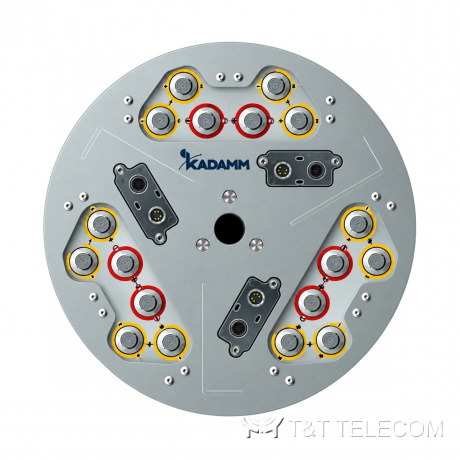

KADAMM K803702718TS — трёхсекторная антенна 3×698–960 / 6×1710–2690 МГц, 65°/65°, 17,5 дБи, 18 портов, встроенный RET

Модель KADAMM K803702718TS — секторная панельная антенна для базовой станции. K803702718TS ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K803702718TS: полоса 698–960 МГц и 1710–2690 МГц; усиление 17,5 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 18×4.3-10; мощность до 400 Вт.

Устройство и принцип работы

Внутри K803702718TS — столбцы излучающих элементов над металлическим экраном, сверху радиопрозрачный кожух; экран не пускает излучение назад, поэтому вся мощность K803702718TS уходит вперёд, в один сектор соты. Рабочая полоса K803702718TS — 3×698–960 / 6×1710–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

Коэффициент усиления K803702718TS составляет 17,5 дБи (15,3 дБд). Горизонтальный луч K803702718TS — 65°/65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости луч K803702718TS — 16,3 ± 1,2°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K803702718TS ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями более 17 / более 17 / более 18 / более 16 дБ.

В K803702718TS 9 систем излучателей и 18 входов: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка. Развязка между системами K803702718TS — не менее 28 дБ. Электрический наклон K803702718TS регулируется в пределах 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Привод дистанционного наклона: KADAMM RET-800232114, протокол AISG 2.0/3GPP — угол меняют командой со станции, подъём на опору не нужен. Пример для K803702718TS: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 9,9°.

Отношение излучения вперёд и назад у K803702718TS — более 22 / более 23 / более 24 / более 24 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K803702718TS — более 16 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K803702718TS — не более −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

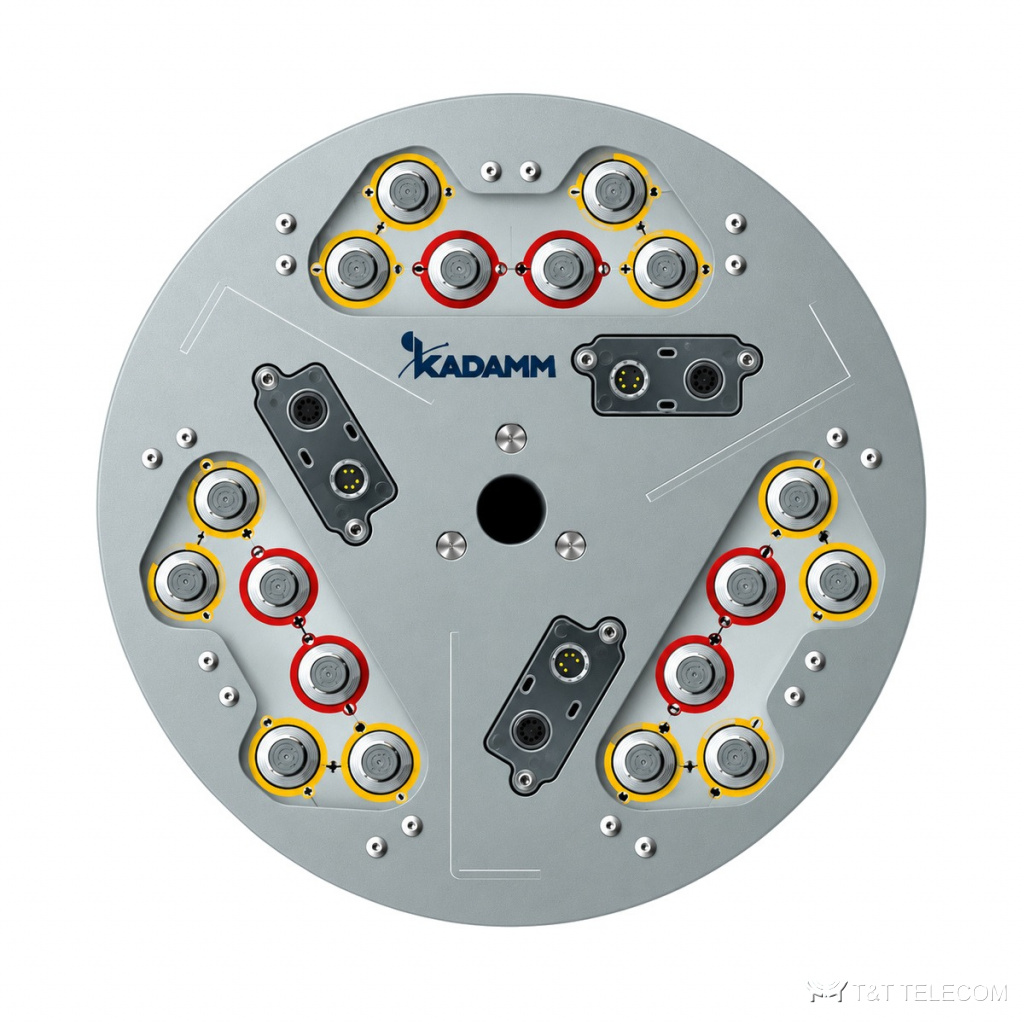

КСВН K803702718TS — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K803702718TS — 400 Вт. Разъёмы K803702718TS: 18 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K803702718TS меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

Конструкция K803702718TS: габариты (1530+360) × Ø400 мм; масса 55,6 кг; ветровая нагрузка 627 / 627 / 627 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K803702718TS заземлены по постоянному току, статический заряд стекает на опору.

Для каких задач

• Диапазоны K803702718TS: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
• Макросоты городских и пригородных сетей — K803702718TS в секторах базовой станции.
• Добавление диапазонов на существующей площадке через порты K803702718TS.
• Макросайты операторов на мачтах, трубостойках и крышах — K803702718TS.
• Модернизация сайта: одна многодиапазонная панель вместо нескольких старых — K803702718TS.
• Совместное размещение операторов на разных системах одной антенны (K803702718TS).

Технические характеристики

Массив R1: 3×698–960 МГц

Массив Y1/Y2: 6×1710–2690 МГц

Механика и условия эксплуатации

Как подобрать

• Сверьте частоты своей сети с полосой K803702718TS — 698–960 МГц и 1710–2690 МГц.
• Усиление K803702718TS — 17,5 дБи: от него зависит дальность и уровень сигнала у абонента.
• Ширина луча K803702718TS: в горизонтальной плоскости 65°/65°, в вертикальной 16,3 ± 1,2° / 14,8 ± 0,7° / 14,1 ± 0,7° / 13,6 ± 0,8°.
• Наклон луча K803702718TS: 2–12°.
• Разъёмы K803702718TS — 18×4.3-10; кабельные сборки готовят под них заранее.
• Монтаж K803702718TS: ветровая нагрузка 627 / 627 / 627 Н.
• Габариты и масса K803702718TS: (1530+360) × Ø400 мм, 55,6 кг.
• Число входов K803702718TS — 18: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K803702718TS подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K803702718TS — не выше 400 Вт, с запасом на пиковые значения.
• Если на K803702718TS работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн), иначе выигрыш теряется.

Поставка и документы

Поставляем KADAMM K803702718TS по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие частоты поддерживает K803702718TS?
Рабочая полоса K803702718TS — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.

Какой разъём у K803702718TS?
18×4.3-10. Другие исполнения — уточняйте при заказе.

Какое усиление у K803702718TS?
17,5 дБи. Ширина луча — 65°/65°.

Сколько радиомодулей подключается к K803702718TS?
Входов 18, систем излучателей 9; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K803702718TS подключается до 9 модулей.

Можно ли менять наклон K803702718TS после монтажа?
Да, электрический наклон K803702718TS регулируется в пределах 2–12° дистанционно через привод RET.

Что даёт интермодуляция не более −150 дБн?
Чем ниже это значение у K803702718TS, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
