KADAMM K802702718TS — трёхсекторная антенна 698–2690 МГц, 6 систем излучателей, 17,5 дБи, 12 портов, встроенный RET

KADAMM K802702718TS — секторная панельная антенна для базовой станции. K802702718TS ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K802702718TS: полоса 698–960 МГц и 1710–2690 МГц; усиление 17,5 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 400 Вт.

Устройство и принцип работы

Секторная панель K802702718TS устроена как линейка излучателей над отражающим экраном под защитным кожухом: кожух бережёт элементы от влаги и льда и не искажает диаграмму, а экран делает антенну направленной — она обслуживает только свой сектор. Рабочая полоса K802702718TS — 3×698–960 / 3×1710–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

Коэффициент усиления K802702718TS составляет 17,5 дБи (15,3 дБд). Горизонтальный луч K802702718TS — 65°/65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости луч K802702718TS — 12,0 ± 0,8°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K802702718TS ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями более 20 / более 20 / более 21 / более 20 дБ.

В K802702718TS 6 систем излучателей и 12 входов: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка. Развязка между системами K802702718TS — не менее 28 дБ. Электрический наклон K802702718TS регулируется в пределах 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Привод дистанционного наклона: KADAMM RET-800232114, протокол AISG 2.0/3GPP — угол меняют командой со станции, подъём на опору не нужен. Пример для K802702718TS: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 7,7°.

Отношение излучения вперёд и назад у K802702718TS — более 22 / более 24 / более 25 / более 26 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K802702718TS — более 16 / более 17 / более 17 / более 16 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K802702718TS — не более −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

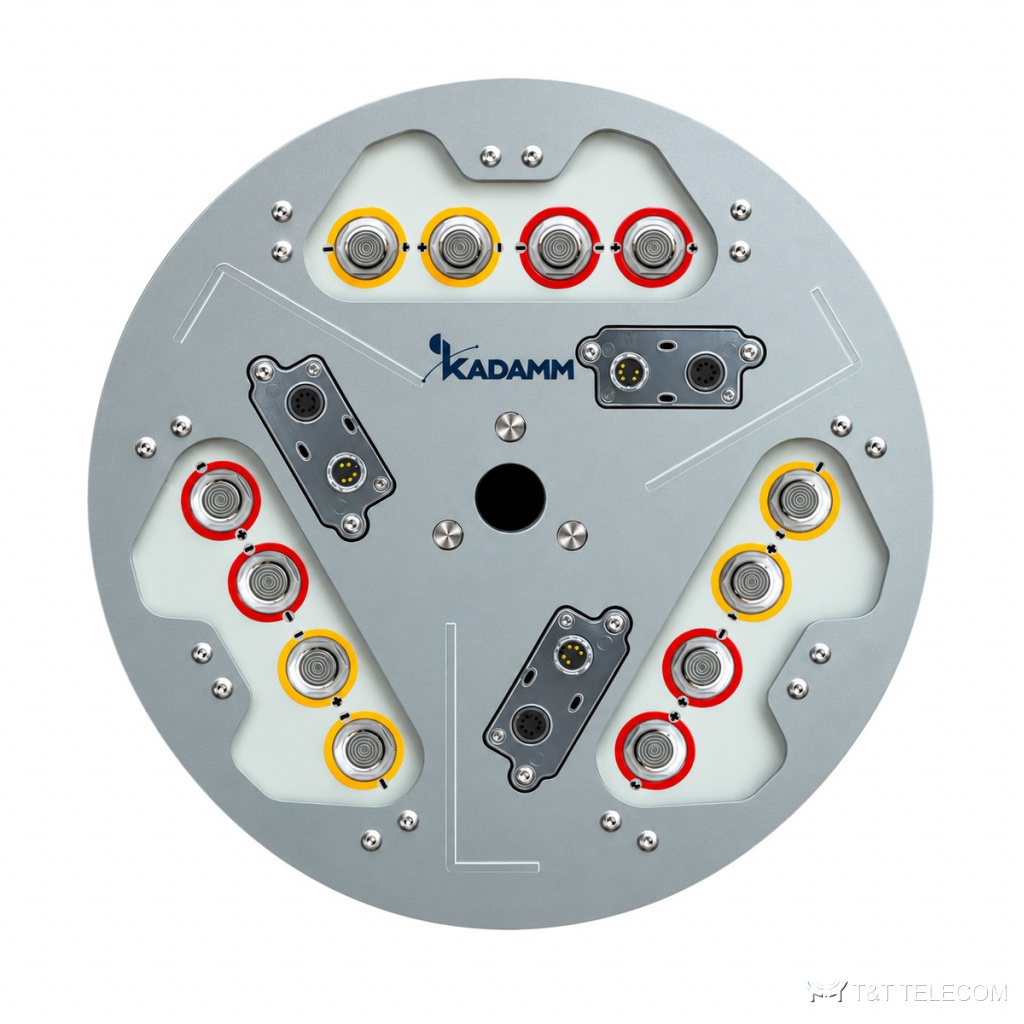

КСВН K802702718TS — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K802702718TS — 400 Вт. Разъёмы K802702718TS: 12 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K802702718TS меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

Конструкция K802702718TS: габариты (1999+310) × Ø400 мм; масса 54 кг; ветровая нагрузка 782 / 782 / 782 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K802702718TS заземлены по постоянному току, статический заряд стекает на опору.

Область применения

• Полоса K802702718TS охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
• Макросоты городских и пригородных сетей — K802702718TS в секторах базовой станции.
• Модернизация площадок: замена старых антенн на K802702718TS без смены опоры.
• Макросайты операторов на мачтах, трубостойках и крышах — K802702718TS.
• Модернизация сайта: одна многодиапазонная панель вместо нескольких старых — K802702718TS.
• Совместное размещение операторов на разных системах одной антенны (K802702718TS).

Технические характеристики

Массив R1: 3×698–960 МГц

Массив Y1: 3×1710–2690 МГц

Механика и условия эксплуатации

Как подобрать

• Сверьте частоты своей сети с полосой K802702718TS — 698–960 МГц и 1710–2690 МГц.
• Усиление K802702718TS — 17,5 дБи: от него зависит дальность и уровень сигнала у абонента.
• Ширина луча K802702718TS: в горизонтальной плоскости 65°/65°, в вертикальной 12,0 ± 0,8° / 10,5 ± 0,7° / 9,5 ± 0,7° / 9,0 ± 0,6°.
• Наклон луча K802702718TS: 2–12°.
• Под разъёмы K802702718TS (12×4.3-10) подбирают джамперы и переходы.
• Монтаж K802702718TS: ветровая нагрузка 782 / 782 / 782 Н.
• Габариты и масса K802702718TS: (1999+310) × Ø400 мм, 54 кг.
• Число входов K802702718TS — 12: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K802702718TS подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K802702718TS — не выше 400 Вт, с запасом на пиковые значения.
• Если на K802702718TS работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн), иначе выигрыш теряется.

Поставка и документы

Поставляем KADAMM K802702718TS по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие частоты поддерживает K802702718TS?
Рабочая полоса K802702718TS — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.

Какой разъём у K802702718TS?
12×4.3-10. Другие исполнения — уточняйте при заказе.

Какое усиление у K802702718TS?
17,5 дБи. Ширина луча — 65°/65°.

Сколько радиомодулей подключается к K802702718TS?
Входов 12, систем излучателей 6; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K802702718TS подключается до 6 модулей.

Можно ли менять наклон K802702718TS после монтажа?
Да, электрический наклон K802702718TS регулируется в пределах 2–12° дистанционно через привод RET.

Что даёт интермодуляция не более −150 дБн?
Чем ниже это значение у K802702718TS, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
