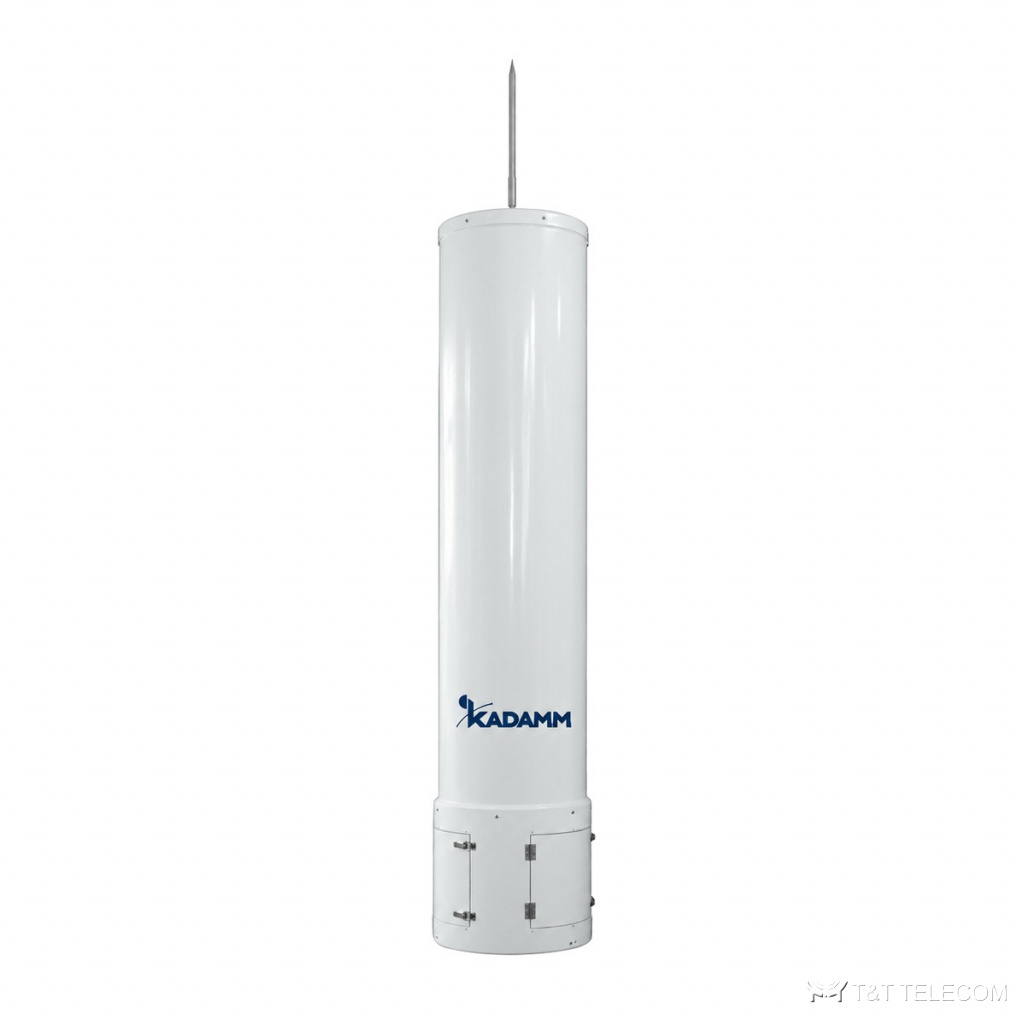

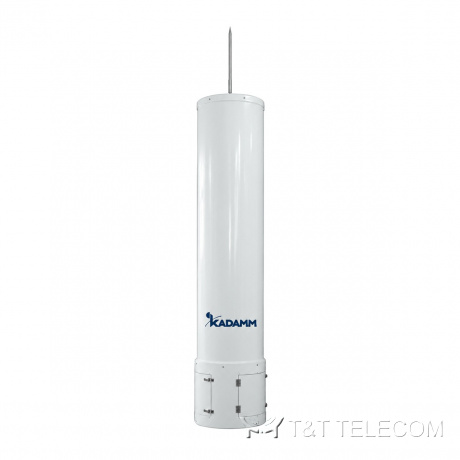

KADAMM K802172718TS — трёхсекторная антенна 1710–2690 МГц, 6 систем излучателей, 65°, 17,8 дБи, 12 портов, встроенный RET

KADAMM K802172718TS: секторная панельная антенна для базовой станции. K802172718TS ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K802172718TS: полоса 1710–2690 МГц; усиление 17,8 дБи; ширина луча 65°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 200 Вт.

Принцип работы и конструкция

Внутри K802172718TS — столбцы излучающих элементов над металлическим экраном, сверху радиопрозрачный кожух; экран не пускает излучение назад, поэтому вся мощность K802172718TS уходит вперёд, в один сектор соты. Рабочая полоса K802172718TS — 6×1710–2690 МГц, в неё попадают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.

Усиление K802172718TS — 17,8 дБи, это 15,7 дБд относительно полуволнового вибратора. Горизонтальный луч K802172718TS — 65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости луч K802172718TS — 7,5 ± 0,4°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K802172718TS ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями более 22(0°) / более 20(0°) / более 21(0°) / более 20(0°) дБ.

В K802172718TS 6 систем излучателей и 12 входов: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка. Электрический наклон K802172718TS регулируется в пределах 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K802172718TS добавляет механический наклон 0°. Привод дистанционного наклона: KADAMM RET-800232114 — угол меняют командой со станции, подъём на опору не нужен. Пример для K802172718TS: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 5,5°.

Отношение излучения вперёд и назад у K802172718TS — более 25 / более 26 / более 27 / более 25 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K802172718TS — более 17 / более 17 / более 16 / более 15 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K802172718TS — не более −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

КСВН K802172718TS — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K802172718TS — 200 Вт. Разъёмы K802172718TS: 12 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K802172718TS меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

Конструкция K802172718TS: габариты 1980 × Ø430 мм; масса 59 кг; ветровая нагрузка 698 / 698 / 698 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −40…+60 °C. Излучатели K802172718TS заземлены по постоянному току, статический заряд стекает на опору.

Область применения

• Полоса K802172718TS охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
• Сельские и трассовые соты, где нужна дальность — K802172718TS.
• Модернизация площадок: замена старых антенн на K802172718TS без смены опоры.
• Для K802172718TS: макросайты операторов на мачтах, трубостойках и крышах.
• Модернизация сайта: одна многодиапазонная панель вместо нескольких старых (K802172718TS).
• Совместное размещение операторов на разных системах одной антенны (K802172718TS).

Технические характеристики

Механика и условия эксплуатации

Подбор под объект

• Рабочие частоты системы должны лежать внутри полосы K802172718TS: 1710–2690 МГц.
• Коэффициент усиления K802172718TS — 17,8 дБи; больше усиление — уже луч.
• Ширина луча K802172718TS: в горизонтальной плоскости 65°, в вертикальной 7,5 ± 0,4° / 6,5 ± 0,3° / 6 ± 0,3° / 5,5 ± 0,4°.
• Наклон луча K802172718TS: 2–12°.
• Разъёмы K802172718TS — 12×4.3-10; кабельные сборки готовят под них заранее.
• Монтаж K802172718TS: ветровая нагрузка 698 / 698 / 698 Н.
• Габариты и масса K802172718TS: 1980 × Ø430 мм, 59 кг.
• Число входов K802172718TS — 12: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K802172718TS подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K802172718TS — не выше 200 Вт, с запасом на пиковые значения.
• Если на K802172718TS работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн), иначе выигрыш теряется.

Поставка и документы

KADAMM K802172718TS поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Что нужно для подбора K802172718TS?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K802172718TS.

Какие частоты поддерживает K802172718TS?
Рабочая полоса K802172718TS — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

Какой разъём у K802172718TS?
12×4.3-10. Другие исполнения — уточняйте при заказе.

Сколько радиомодулей подключается к K802172718TS?
Входов 12, систем излучателей 6; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K802172718TS подключается до 6 модулей.

Можно ли менять наклон K802172718TS после монтажа?
Да, электрический наклон K802172718TS регулируется в пределах 2–12° дистанционно через привод RET.

Что даёт интермодуляция не более −150 дБн?
Чем ниже это значение у K802172718TS, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
