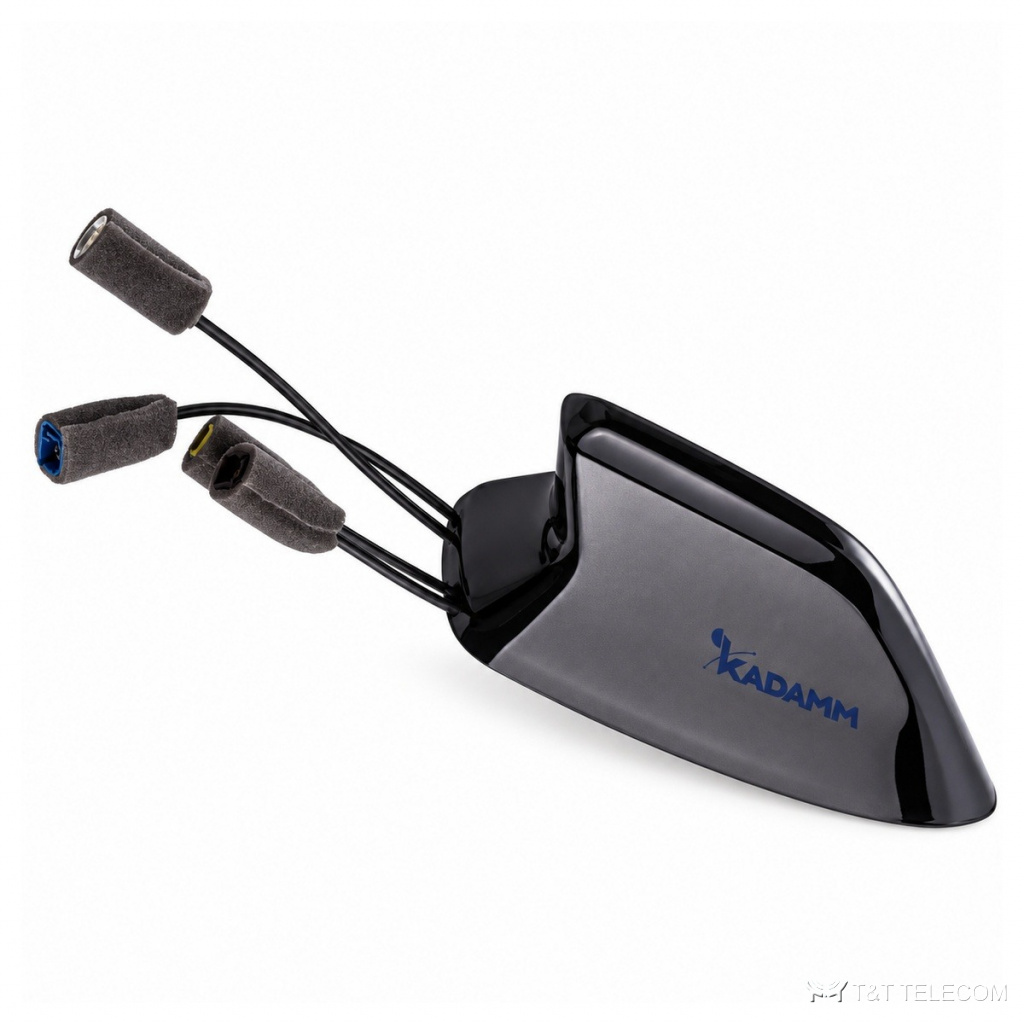

KADAMM GNSS-LTE2R-3.5 — автомобильная антенна GPS + 4G MIMO + AM/FM на винт, МШУ 28 дБ, FAKRA
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM GNSS-LTE2R-3.5 — автомобильная антенна сотовой связи. GNSS-LTE2R-3.5 ставится на автомобиль или другую подвижную технику и подключается к радиостанции или терминалу. Коротко о GNSS-LTE2R-3.5: полоса 698–960 МГц и 1572,42–1578,42 МГц и 1710–2690 МГц; усиление 28 дБ; поляризация круговая правая (круговая правая).
Устройство и принцип работы
GNSS-LTE2R-3.5 сделана для транспорта: корпус и крепление держат вибрацию и встречный поток воздуха, кабель уходит в салон к радиостанции, модему или терминалу. Рабочая полоса GNSS-LTE2R-3.5 — 698–960 / 1710–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Поляризация GNSS-LTE2R-3.5 круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости. КСВН GNSS-LTE2R-3.5 — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Разъёмы GNSS-LTE2R-3.5: FAKRA.
Конструкция GNSS-LTE2R-3.5: крепление: винт.
Где применяют
- Диапазоны GNSS-LTE2R-3.5: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Служебный и коммерческий транспорт — GNSS-LTE2R-3.5.
- Для GNSS-LTE2R-3.5: служебный и общественный транспорт, спецтехника.
- Мобильные пункты связи и диспетчеризации — GNSS-LTE2R-3.5.
Технические характеристики
ГНСС
| Параметр | Значение |
|---|---|
| Частоты | 1575,42 ± 3 МГц (GPS) |
| Коэффициент усиления | 2 дБic в зенит |
| Поляризация | круговая правая (круговая правая) |
| КСВН антенного элемента | менее 1,5 |
| Волновое сопротивление | 50 Ом |
| Усиление МШУ | 28 ± 2 дБ |
| Коэффициент шума | менее 2,0 дБ |
| Питание | 3–5 В DC |
| Потребляемый ток | менее 15 мА |
| КСВН выхода | менее 2,0 |
Сотовая связь 4G LTE
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2690 МГц |
| Число портов | 2 (MIMO) |
| Коэффициент усиления | основной порт 3,5 дБи, дополнительный 2 дБи в зенит |
| КСВН | менее 3,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Радиоприём AM/FM
| Параметр | Значение |
|---|---|
| Диапазон частот | AM — 520–1629 кГц, FM — 76–108 МГц |
| Коэффициент усиления | FM — 16 ± 3 дБ, AM — 5 ± 3 дБ |
| КСВН | менее 2,5 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
| Питание усилителя AM/FM | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты корпуса | уточняйте у менеджера |
| Кабель | RG174; длина — уточняйте у менеджера |
| Разъём | FAKRA (другие — по заказу) |
| Крепление | винт |
Подбор под объект
- Сверьте частоты своей сети с полосой GNSS-LTE2R-3.5 — 698–960 МГц и 1572,42–1578,42 МГц и 1710–2690 МГц.
- Коэффициент усиления GNSS-LTE2R-3.5 — 28 дБ; больше усиление — уже луч.
- Монтаж GNSS-LTE2R-3.5: винт.
- Разъём FAKRA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Поставляем KADAMM GNSS-LTE2R-3.5 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится GNSS-LTE2R-3.5?
Винт.
Что нужно для подбора GNSS-LTE2R-3.5?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GNSS-LTE2R-3.5.
Какие частоты поддерживает GNSS-LTE2R-3.5?
Рабочая полоса GNSS-LTE2R-3.5 — 698–960 МГц и 1572,42–1578,42 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Что означает КСВН менее 1,5?
Доля отражённой мощности при таком КСВН у GNSS-LTE2R-3.5 — не больше 4 %, остальное уходит в антенну.
