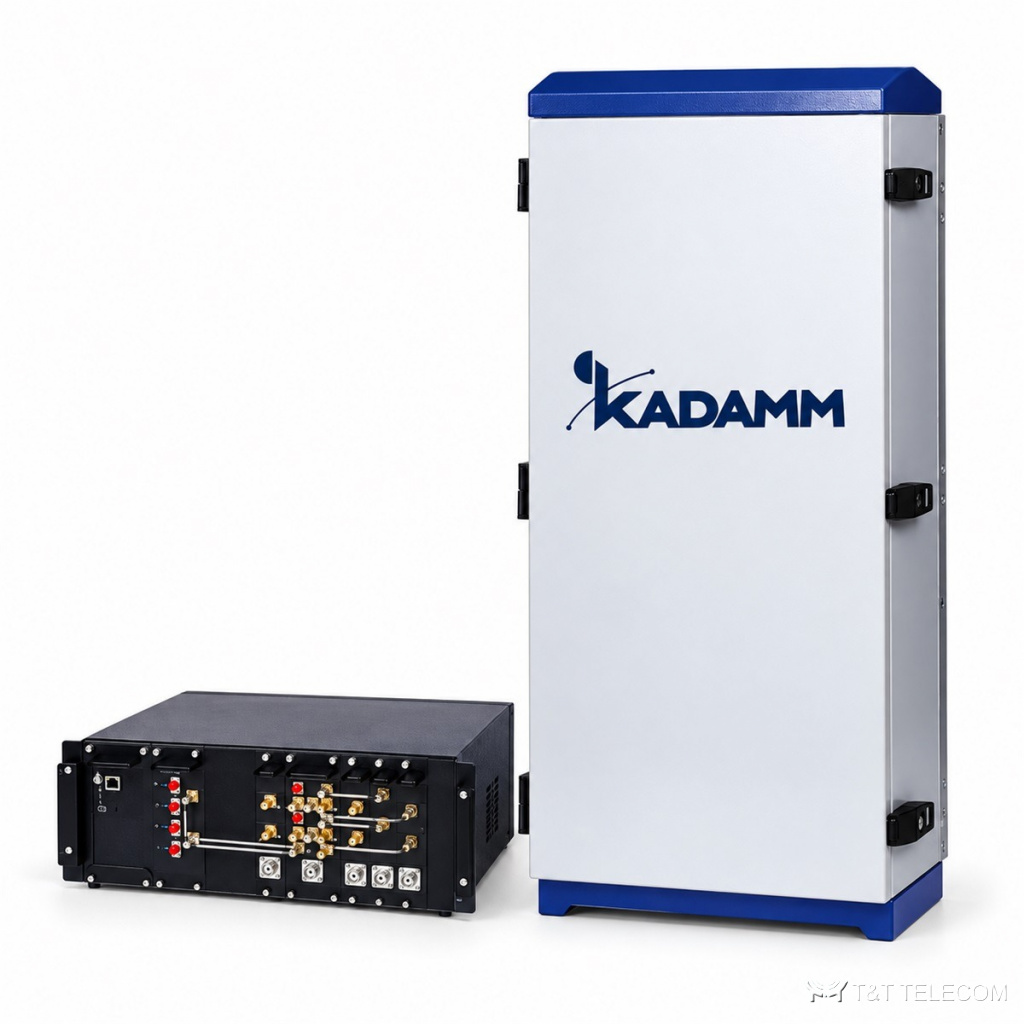

KADAMM DAS-M — многодиапазонная активная DAS 700–2600 МГц: 5 диапазонов, 43 дБм на диапазон, до 4 выносных блоков, до 20 км
Репитеры сотовой связи и малые соты
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM DAS-M — многодиапазонная активная DAS. DAS-M — активное оборудование для усиления и ретрансляции сигнала сотовой связи внутри объектов. Ключевые параметры DAS-M: полоса 5; усиление 55 ± 3 дБ.
Для каких задач
- Здания с толстыми стенами и подземные помещения — DAS-M.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны | LTE 700, 900, LTE 1800, WCDMA 2100, LTE 2600 |
| Частоты вверх | 703–748, 885–915, 1710–1775, 1920–1980, 2500–2570 МГц |
| Частоты вниз | 758–803, 930–960, 1805–1870, 2110–2170, 2620–2690 МГц |
| Дальность по волокну | ≤20 км |
| Максимальная входная мощность без повреждения | 10 дБм |
| Выходная мощность вниз | 43 ± 2 дБм на диапазон |
| Максимальное усиление (MU + RU) | 55 ± 3 дБ |
| Регулировка усиления | 0–30 дБ, шаг 1 дБ |
| КСВН | ≤1,5 |
| Коэффициент шума при одном RU | ≤5 дБ |
| Неравномерность усиления | ≤±3 дБ |
| Побочные излучения | 9 кГц–1 ГГц: ≤−36 дБм/30 кГц; 1–12,75 ГГц: ≤−30 дБм/30 кГц |
| Задержка | ≤5 мкс |
| Входное / выходное сопротивление | 50 Ом |
| ВЧ-разъёмы | главный блок 5 × N (розетка); выносной блок DIN (розетка) |
| Оптические разъёмы | главный блок 4 × FC/APC; выносной блок 1 × LC/UPC |
| Тип волокна | одномодовое |
| Выходная оптическая мощность | 0 ± 3 дБм (1310 нм) / −3 ± 3 дБм (1550 нм) |
| Чувствительность оптического приёмника | −15 дБм |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | главный блок 483 × 223 × 500 мм; выносной блок 980 × 420 × 230 мм |
| Масса | главный блок ≤10 кг; выносной блок ≤50 кг |
| Исполнение | главный блок — для помещений, IP30; выносной блок — для улицы и помещений, IP65 |
| Питание | 100–240 В AC, 50/60 Гц |
| Местное управление | веб-интерфейс через порт RJ-45 или точку доступа Wi-Fi |
| Удалённое управление | по заказу: беспроводной модем 3G/4G, IP-подключение; тревоги (дверь, температура, питание, КСВН), удалённое включение и регулировка мощности, контроль входной и выходной мощности и усиления |
| Рабочая температура | −25…+55 °C |
| Относительная влажность | ≤95 % без конденсации |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы DAS-M: 5.
- Усиление DAS-M — 55 ± 3 дБ: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса DAS-M: главный блок ≤10 кг; выносной блок ≤50 кг.
Поставка и документы
Поставляем KADAMM DAS-M по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает DAS-M?
Рабочая полоса DAS-M — 5.
Какое усиление у DAS-M?
55 ± 3 дБ.
Что нужно для подбора DAS-M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект DAS-M.
