KADAMM BDA-R — полосовые усилители-ретрансляторы TETRA, DMR, UHF: 380–470 МГц, 30–43 дБм, усиление до 90 дБ, IP65
Репитеры сотовой связи и малые соты
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

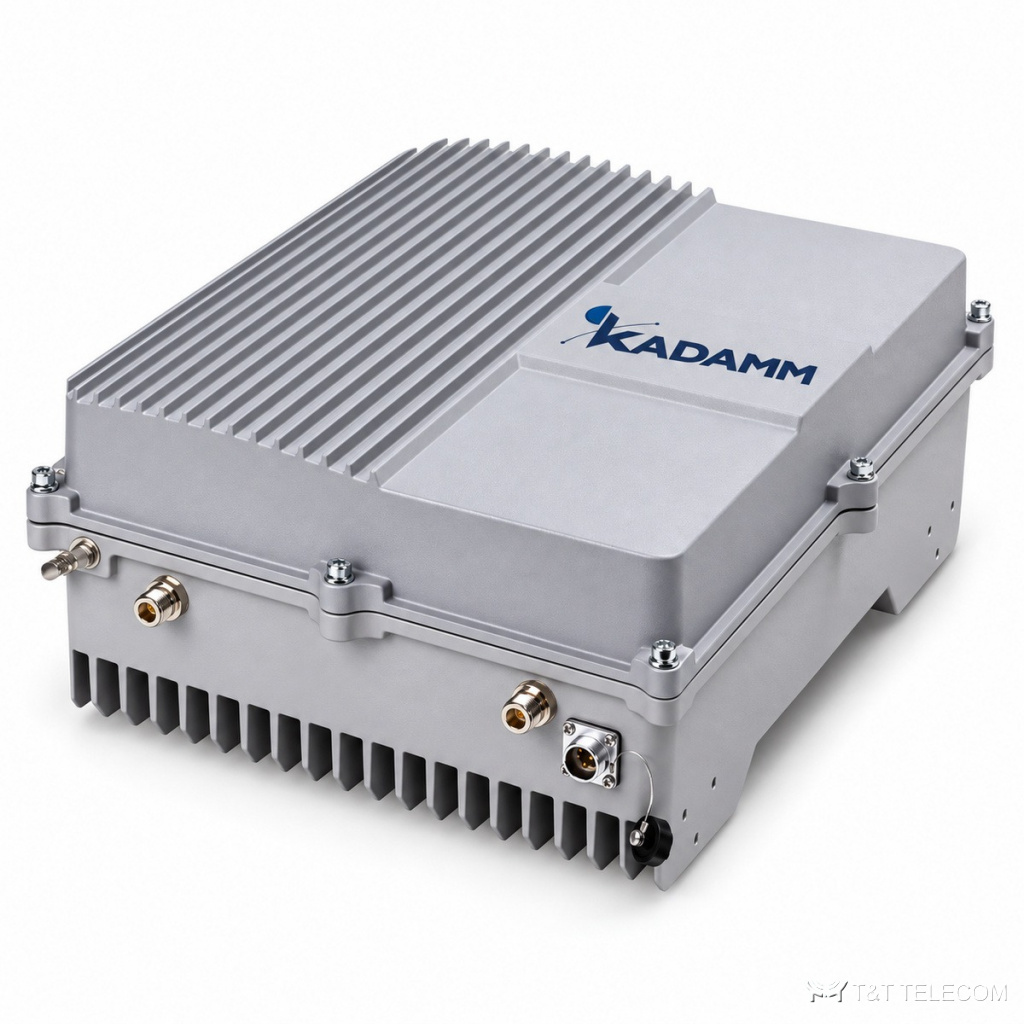

KADAMM BDA-R: полосовые усилители-ретрансляторы TETRA. BDA-R — активное оборудование для усиления и ретрансляции сигнала сотовой связи внутри объектов. Ключевые параметры BDA-R: усиление до 90 ± 3 дБ.
Для каких задач
- Объекты без устойчивого сигнала оператора — BDA-R.
Технические характеристики
| Параметр | BDA-R…-400 | BDA-R…-450 | BDA-R43-420 |
|---|---|---|---|
| Частоты, вверх / вниз | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) | 452–457 / 462–467 МГц | 415–420 / 425–430 МГц |
| Полоса (ПАВ-фильтр вверх и вниз) | 1–15 МГц, задаётся до производства | 1–15 МГц, задаётся до производства | 5 МГц |
| Максимальная выходная мощность вниз | 30 / 33 / 37 / 40 / 43 ± 2 дБм по исполнению | 30 / 33 / 37 / 40 / 43 ± 2 дБм по исполнению | 43 ± 2 дБм |
| Максимальная выходная мощность вверх | 30 ± 2 дБм | 30 ± 2 дБм | 27 ± 2 дБм |
| Максимальное усиление вниз | 85…90 ± 3 дБ по исполнению | 85…90 ± 3 дБ по исполнению | 90 ± 3 дБ |
| Максимальное усиление вверх | 85 ± 3 дБ | 85 ± 3 дБ | 90 ± 3 дБ |
| Регулировка усиления | 1–31 дБ, шаг 1 дБ | 1–31 дБ, шаг 1 дБ | 0–31 дБ, шаг 1 дБ |
| Неравномерность в полосе | ≤±2,5 дБ | ≤±2,5 дБ | уточняйте у менеджера |
| Автоматическое ограничение уровня | ≤2 дБ при росте входного сигнала на 1–20 дБ сверх максимальной выходной мощности | ≤2 дБ при росте входного сигнала на 1–20 дБ сверх максимальной выходной мощности | АРУ ≥20 дБ |
| Коэффициент шума | ≤5 дБ | ||
| КСВН | ≤1,5 | ||
| Задержка | ≤5 мкс | ||
| Побочные излучения | 9 кГц–1 ГГц: ≤−36 дБм/30 кГц; 1–12,75 ГГц: ≤−30 дБм/30 кГц | ||
| Интермодуляция 3-го порядка | ≤−45 дБн | ||
| Входное / выходное сопротивление | 50 Ом | ||
| ВЧ-разъёмы | N (розетка) | N (розетка) | 2 × N (розетка) |
| Потребляемая мощность | уточняйте у менеджера | уточняйте у менеджера | ≤150 Вт |
Исполнения
| Артикул | Мощность вниз / вверх | Частоты, вверх / вниз |
|---|---|---|
| KADAMM BDA-R30-400 | 30 ± 2 / 30 ± 2 дБм | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) |
| KADAMM BDA-R33-400 | 33 ± 2 / 30 ± 2 дБм | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) |
| KADAMM BDA-R37-400 | 37 ± 2 / 30 ± 2 дБм | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) |
| KADAMM BDA-R40-400 | 40 ± 2 / 30 ± 2 дБм | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) |
| KADAMM BDA-R43-400 | 43 ± 2 / 30 ± 2 дБм | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) |
| KADAMM BDA-R30-450 | 30 ± 2 / 30 ± 2 дБм | 452–457 / 462–467 МГц (UHF) |
| KADAMM BDA-R33-450 | 33 ± 2 / 30 ± 2 дБм | 452–457 / 462–467 МГц (UHF) |
| KADAMM BDA-R37-450 | 37 ± 2 / 30 ± 2 дБм | 452–457 / 462–467 МГц (UHF) |
| KADAMM BDA-R40-450 | 40 ± 2 / 30 ± 2 дБм | 452–457 / 462–467 МГц (UHF) |
| KADAMM BDA-R43-450 | 43 ± 2 / 30 ± 2 дБм | 452–457 / 462–467 МГц (UHF) |
| KADAMM BDA-R43-420 | 43 ± 2 / 27 ± 2 дБм | 415–420 / 425–430 МГц (TETRA, мачтовое исполнение) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | 428 × 328 × 175 мм (-400, -450); 447 × 357 × 203 мм (R43-420) |
| Масса | 15 кг (-400, -450); ≤20 кг (R43-420) |
| Корпус | алюминиевый сплав, IP65; для улицы и помещений |
| Монтаж | R43-420 — на опору; -400, -450 — уточняйте у менеджера |
| Питание | 220 В AC, 50/60 Гц (R43-420: 220 В ± 10 %) |
| Местное управление | веб-интерфейс через порт RJ-45 или точку доступа Wi-Fi (R43-420 — через порт USB) |
| Удалённое управление | по заказу: беспроводной модем 3G/4G, IP-подключение; тревоги (дверь, температура, питание, КСВН), удалённое включение и регулировка мощности, контроль входной и выходной мощности и усиления (R43-420 — SMS и облачная система управления через модем 4G) |
| Рабочая температура | −25…+55 °C |
| Относительная влажность | ≤95 % без конденсации |
На что смотреть при выборе
- Коэффициент усиления BDA-R — до 90 ± 3 дБ; больше усиление — уже луч.
- Габариты и масса BDA-R: 15 кг (-400, -450); ≤20 кг (R43-420).
Поставка и документы
Подберём KADAMM BDA-R под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора BDA-R?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект BDA-R.
Какое усиление у BDA-R?
до 90 ± 3 дБ.
