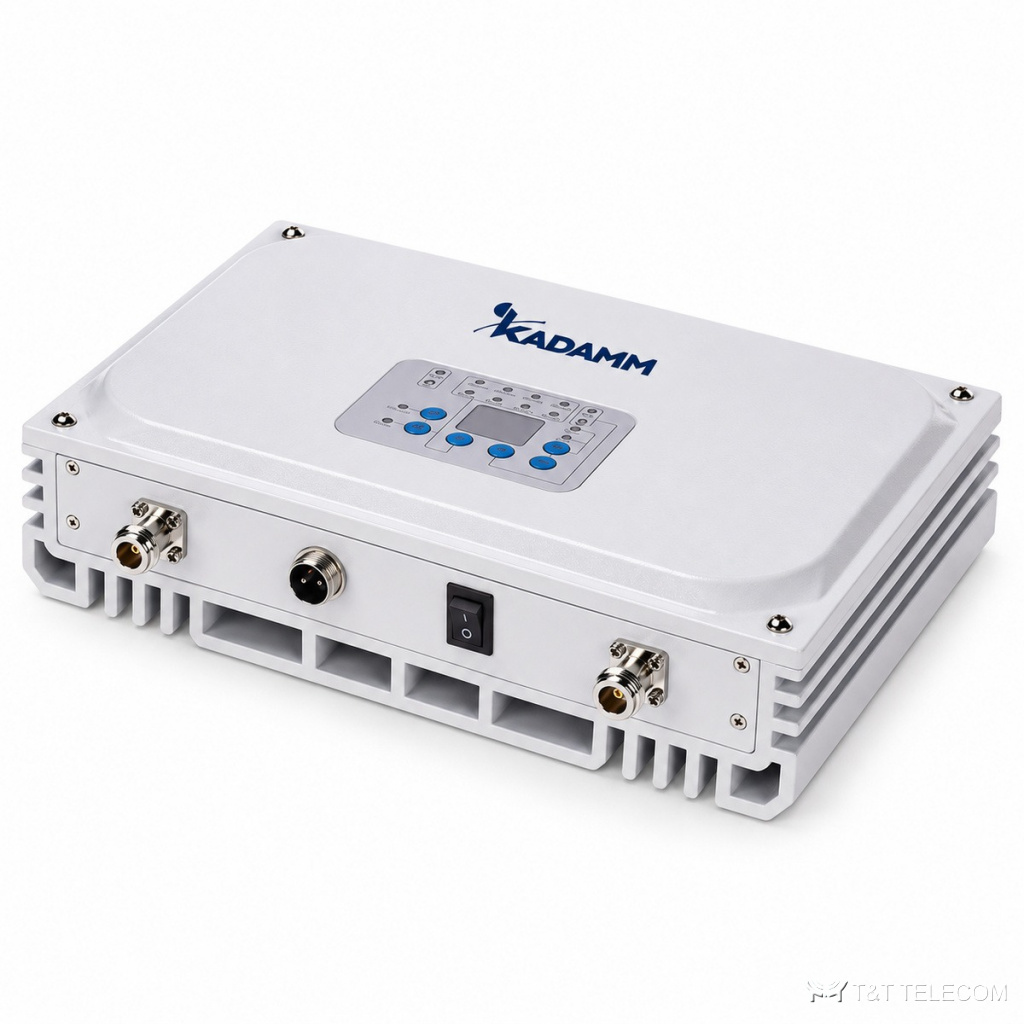

KADAMM BDA-P — пико-усилители-ретрансляторы TETRA, DMR, VHF, UHF для помещений: 20–27 дБм, усиление 65–70 дБ

KADAMM BDA-P — пико-усилители-ретрансляторы TETRA, DMR, VHF, UHF для помещений: 20–27 дБм, усиление 65–70 дБ
Репитеры сотовой связи и малые соты
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM BDA-P — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM BDA-P — пико-усилители-ретрансляторы TETRA. С BDA-P улучшают покрытие там, где сигнал вышки слабый: подвалы, склады, удалённые объекты. Коротко о BDA-P: полоса ≥20 дБ (АРУ и ручная) / ≥20 дБ / ≥20 дБ (АРУ и ручная) / ≥20 дБ; усиление 65–70 дБ.

Где применяют

  • Объекты без устойчивого сигнала оператора — BDA-P.

Технические характеристики

ПараметрBDA-P20-400BDA-P27-450BDA-P20-160BDA-P27-160/450
Частоты, вверх / вниз380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу)452–457 / 462–467 МГц138–225 МГц, разнос вверх / вниз 10 МГц (по заказу)VHF 136–146 / 164–174 МГц и UHF 452–457 / 462–467 МГц
Полоса (ПАВ-фильтр)1–15 МГц, задаётся до производства1–15 МГц, задаётся до производства1–10 МГц, задаётся до производстваVHF 10 МГц, UHF 5 МГц (по заказу)
Максимальная выходная мощность20 ± 2 дБм27 ± 2 дБм20 ± 2 дБмвниз 27 дБм, вверх 20 дБм в каждом диапазоне
Усиление65 ± 3 дБ70 ± 3 дБ65 ± 3 дБ≥70 дБ в каждом диапазоне
Диапазон АРУ≥20 дБ (АРУ и ручная)≥20 дБ≥20 дБ (АРУ и ручная)≥20 дБ
Максимальная входная мощность без повреждения≤0 дБм
Коэффициент шума≤6 дБ
Задержка≤5 мкс
КСВН≤2,0
Побочные излучения9 кГц–1 ГГц: ≤−36 дБм/30 кГц; 1–12,75 ГГц: ≤−30 дБм/30 кГц
Входное / выходное сопротивление50 Ом
ВЧ-разъёмыN (розетка)
Потребляемая мощность≤25 Вт≤35 Вт≤25 Вт≤80 Вт

Исполнения

АртикулЧастоты, вверх / внизМощностьУсиление
KADAMM BDA-P20-400380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу)20 ± 2 дБм65 ± 3 дБ
KADAMM BDA-P27-450452–457 / 462–467 МГц (UHF)27 ± 2 дБм70 ± 3 дБ
KADAMM BDA-P20-160138–225 МГц, разнос 10 МГц (VHF)20 ± 2 дБм65 ± 3 дБ
KADAMM BDA-P27-160/450136–146 / 164–174 и 452–457 / 462–467 МГцвниз 27, вверх 20 дБм≥70 дБ

Механика и условия эксплуатации

ПараметрЗначение
Габариты265 × 188 × 68 мм (P20-400, P27-450, P20-160); 265 × 318 × 113 мм (P27-160/450)
Масса≤5 кг; ≤11 кг (P27-160/450)
Питаниеадаптер: вход 100–240 В AC, выход 9 В 5 А (P27-160/450 — вход 100–240 В AC)
Сигнализациясамовозбуждение в канале вверх; проверка развязки антенн при включении (кроме P27-160/450)
Индикацияпитание, тревога, состояние
Рабочая температура−10…+50 °C
Относительная влажность≤95 % без конденсации
Исполнениедля помещений, IP30

Как подобрать

  • Сверьте частоты своей сети с полосой BDA-P — ≥20 дБ (АРУ и ручная) / ≥20 дБ / ≥20 дБ (АРУ и ручная) / ≥20 дБ.
  • Коэффициент усиления BDA-P — 65–70 дБ; больше усиление — уже луч.
  • Габариты и масса BDA-P: ≤5 кг; ≤11 кг (P27-160/450).

Поставка и документы

Поставляем KADAMM BDA-P по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какое усиление у BDA-P?
65–70 дБ.

Что нужно для подбора BDA-P?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект BDA-P.

Какие частоты поддерживает BDA-P?
Рабочая полоса BDA-P — ≥20 дБ (АРУ и ручная) / ≥20 дБ / ≥20 дБ (АРУ и ручная) / ≥20 дБ.
