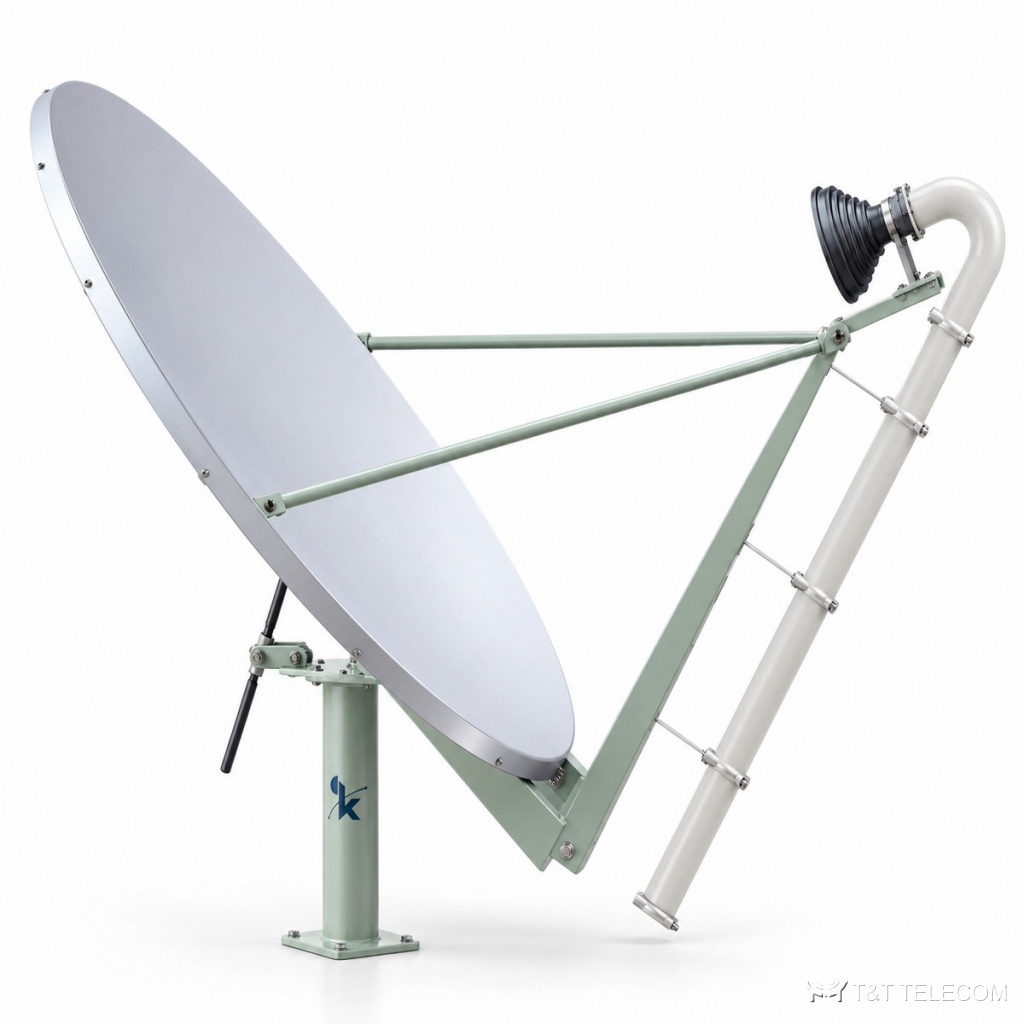

KADAMM ASR-18-S — параболическая антенна. ASR-18-S — антенна радиолокационной станции: узкий луч и большое усиление для обнаружения и сопровождения целей. Основные данные ASR-18-S: полоса 2988–3008 МГц; усиление 32,0 дБи; поляризация линейная, вертикальная или горизонтальная.
Устройство и принцип работы
ASR-18-S — параболическая антенна радиолокатора: зеркало собирает излучение облучателя в узкий луч, и по положению луча станция определяет направление на цель; чем уже луч, тем точнее угловые измерения. Усиление ASR-18-S — 32,0 дБи, это 29,9 дБд относительно полуволнового вибратора.
Ширина луча ASR-18-S в горизонтальной плоскости — 3,6°. Поляризация ASR-18-S: линейная, вертикальная или горизонтальная. Подавление первого бокового лепестка у ASR-18-S — −14 дБ: меньше ложных отметок и помех с боковых направлений. КСВН ASR-18-S — 1,15: обратно отражается не больше 0,5 % подводимой мощности.
Диаметр зеркала ASR-18-S — 1,8 м: при большем диаметре луч уже, а точность определения направления на цель выше. Конструкция ASR-18-S: крепление: на трубу 73–76 мм; работает при −40…+50 °C.
Область применения
- Замена антенн на действующих радиолокаторах того же диапазона — ASR-18-S.
- Для ASR-18-S: радиолокационные станции своего частотного диапазона.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 2998 ± 10 МГц (S-диапазон) |
| Коэффициент усиления, середина полосы | 32,0 дБи |
| Ширина луча по уровню −3 дБ | 3,6° |
| КСВН | 1,15 |
| Поляризация | линейная, вертикальная или горизонтальная |
| Кроссполяризационная развязка на оси | 30 дБ |
| Вносимые потери облучателя | 0,25 дБ |
| Первый боковой лепесток | −14 дБ |
| Соответствие диаграммы | FCC 25.209, ITU-R S.580-6 |
| G/T при угле места 20° | уточняйте у менеджера |
| Допустимая мощность | уточняйте у менеджера |
| Шумовая температура антенны | уточняйте у менеджера |
| Волноводный фланец | CPR-284F |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Схема | офсетная, облучатель в прямом фокусе |
| Апертура зеркала | 1,8 м |
| Зеркало | алюминий, цельное |
| Точность поверхности (СКО) | 0,5 мм |
| Опорно-поворотное устройство | угол места над азимутом, быстромонтируемая центральная стойка |
| Сталь опоры | горячее цинкование после изготовления |
| Сектор по азимуту | 0–360°, непрерывно |
| Сектор по углу места | 0–90°, непрерывно |
| Основание | железобетонный фундамент или опора без анкеровки (NPM) |
| Крепление | на трубу 73–76 мм |
| Рабочий ветер | 27 км/ч без балласта и анкеров; 72 км/ч — исполнение для сильного ветра |
| Ветер выживания | 193 км/ч |
| Степень защиты | IPX5 |
| Рабочая температура | −40…+50 °C |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой ASR-18-S — 2988–3008 МГц.
- Усиление ASR-18-S — 32,0 дБи: от него зависит дальность и уровень сигнала у абонента.
- Монтаж ASR-18-S: на трубу 73–76 мм.
Поставка и документы
Подберём KADAMM ASR-18-S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ASR-18-S?
На трубу 73–76 мм.
Что означает КСВН 1,15?
Доля отражённой мощности при таком КСВН у ASR-18-S — не больше 0,5 %, остальное уходит в антенну.
Сколько это в дБд — усиление 32,0 дБи?
29,9 дБд: от значения в дБи отнимают 2,15 дБ.
Какое усиление у ASR-18-S?
32,0 дБи.
Что нужно для подбора ASR-18-S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ASR-18-S.
