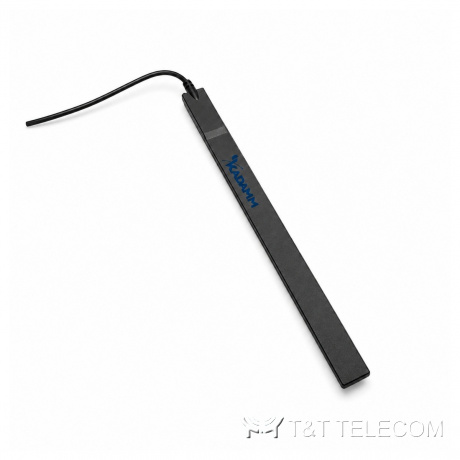

KADAMM ASK-FMDAB-20 — активная наклеиваемая автомобильная антенна FM + DAB, МШУ. Назначение и состав ASK-FMDAB-20 описаны ниже; исполнение подбираем под задачу объекта. Основные данные ASK-FMDAB-20: полоса 88–108 МГц и 174–240 МГц; усиление 20 ± 2 дБ.
Принцип работы и конструкция
ASK-FMDAB-20 сделана для транспорта: корпус и крепление держат вибрацию и встречный поток воздуха, кабель уходит в салон к радиостанции, модему или терминалу. Рабочая полоса ASK-FMDAB-20 — 88–108 / 174–240 МГц. КСВН ASK-FMDAB-20 — 1,8: обратно отражается не больше 8,2 % подводимой мощности. Разъёмы ASK-FMDAB-20: SMA.
Конструкция ASK-FMDAB-20: габариты 183 × 13 × 5,6 мм; защита IP66.
Для каких задач
- Сети радиосвязи и сотовой связи — ASK-FMDAB-20.
- Служебный и общественный транспорт, спецтехника — ASK-FMDAB-20.
- Для ASK-FMDAB-20: мобильные пункты связи и диспетчеризации.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны | 88–108 МГц (FM) и 174–240 МГц (DAB / DAB+, полоса III) |
| Усиление МШУ | 20 ± 2 дБ |
| Коэффициент шума | 2,0 дБ (тип.) |
| КСВН | 1,8 (тип.) |
| Волновое сопротивление | 50 Ом |
| Питание | 5 ± 0,5 В DC |
| Ток потребления | 8 ± 2 мА при 5 В |
| Защита от электростатики | IEC 61000-4-2, ±15 кВ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|

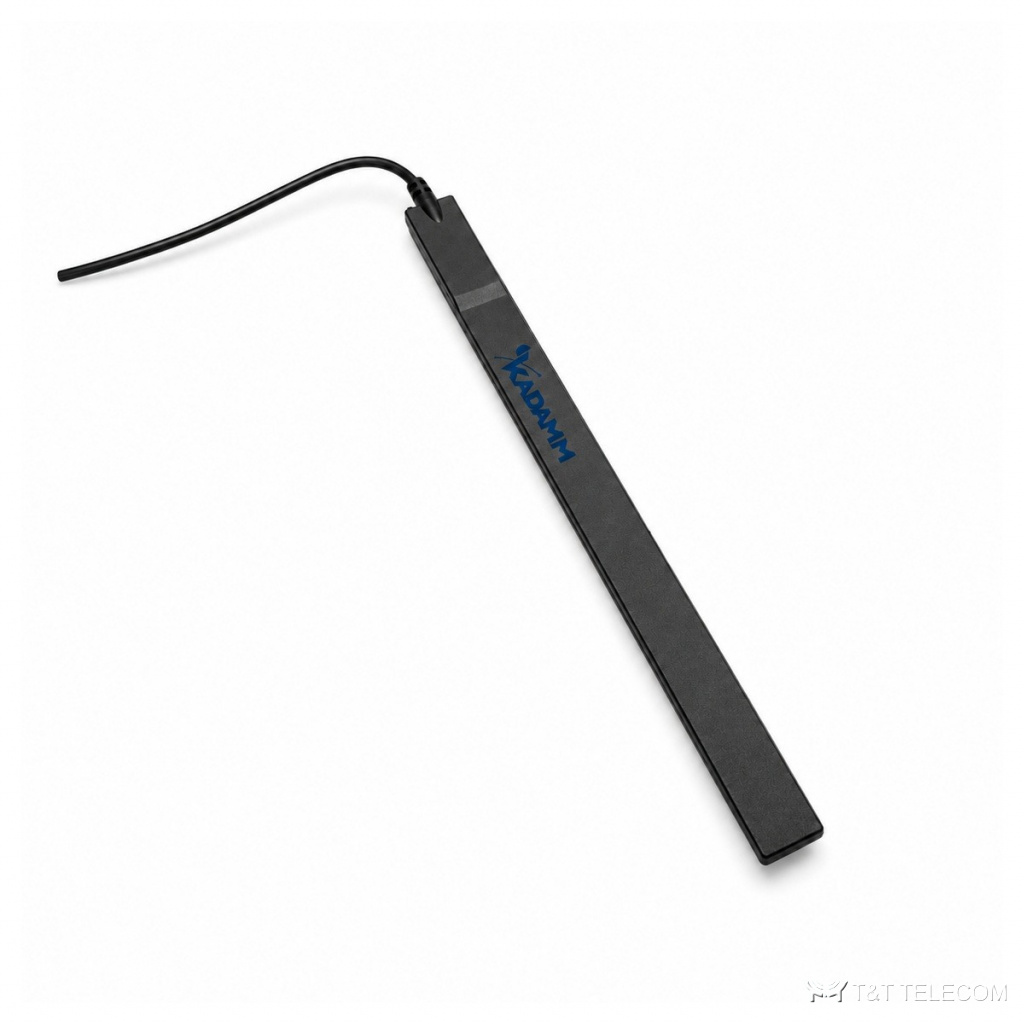

| Тип | наклеиваемая антенна-полоса для установки на стекло |
| Размеры | 183 × 13 × 5,6 мм |
| Степень защиты | IP66 |
| Кабель | RG-174, длина — уточняйте у менеджера |
| Разъём | SMA, вилка |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ASK-FMDAB-20: 88–108 МГц и 174–240 МГц.
- Коэффициент усиления ASK-FMDAB-20 — 20 ± 2 дБ; больше усиление — уже луч.
- Габариты и масса ASK-FMDAB-20: 183 × 13 × 5,6 мм.
- Разъём SMA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Подберём KADAMM ASK-FMDAB-20 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора ASK-FMDAB-20?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ASK-FMDAB-20.
Какие частоты поддерживает ASK-FMDAB-20?
Рабочая полоса ASK-FMDAB-20 — 88–108 МГц и 174–240 МГц.
Какое усиление у ASK-FMDAB-20?
20 ± 2 дБ.
Что означает КСВН 1,8?
Доля отражённой мощности при таком КСВН у ASK-FMDAB-20 — не больше 8,2 %, остальное уходит в антенну.
