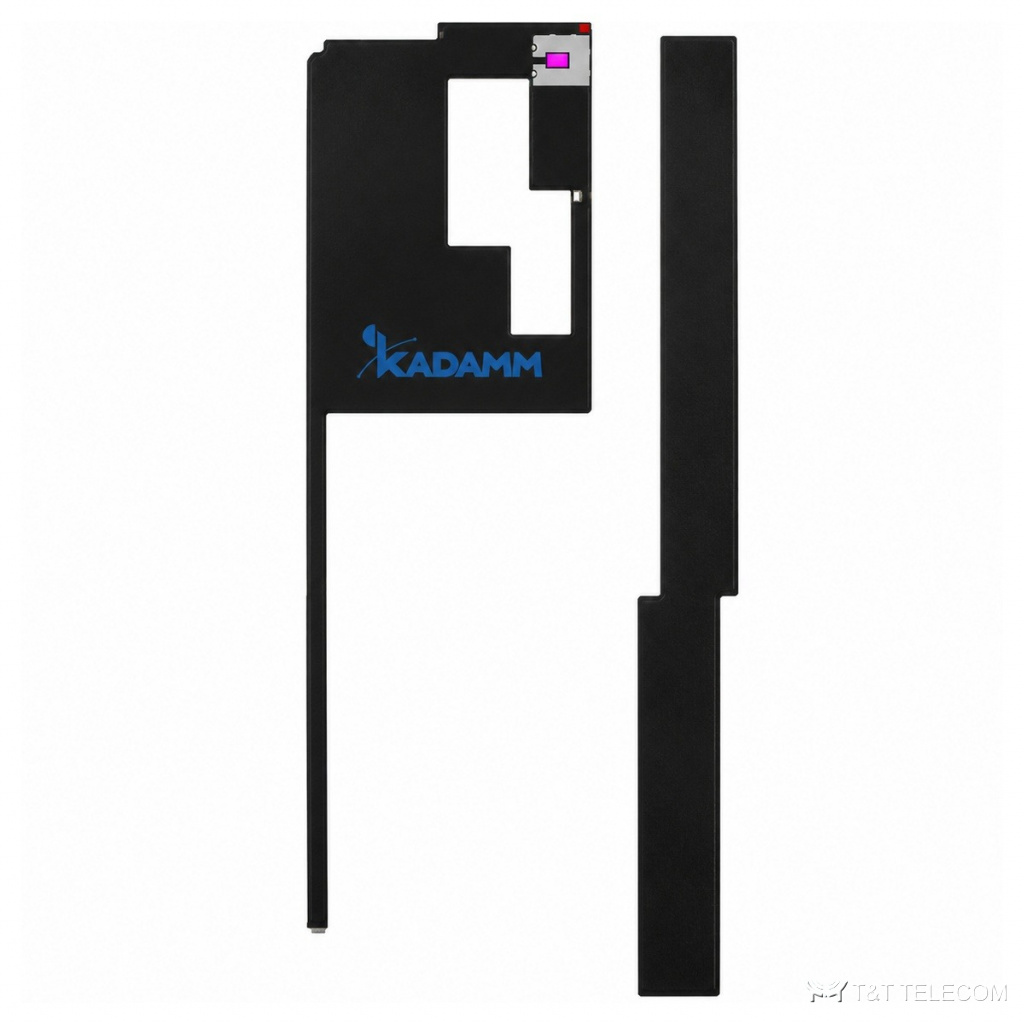

KADAMM ASK-DAB-20 — активная плёночная автомобильная антенна DAB. Назначение и состав ASK-DAB-20 описаны ниже; исполнение подбираем под задачу объекта. Основные данные ASK-DAB-20: полоса 174–240 МГц; усиление 20 ± 2 дБ.
Как устроена ASK-DAB-20
ASK-DAB-20 сделана для транспорта: корпус и крепление держат вибрацию и встречный поток воздуха, кабель уходит в салон к радиостанции, модему или терминалу. Рабочая полоса ASK-DAB-20 — 174–240 МГц. Длина волны на средней частоте ASK-DAB-20 около 145 см — от неё зависят размеры излучателей.
КСВН ASK-DAB-20 — 1,8: обратно отражается не больше 8,2 % подводимой мощности. Разъёмы ASK-DAB-20: SMA.
Для каких задач
- Сети радиосвязи и сотовой связи — ASK-DAB-20.
- Служебный и общественный транспорт, спецтехника (ASK-DAB-20).
- Для ASK-DAB-20: мобильные пункты связи и диспетчеризации.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 174–240 МГц (DAB / DAB+, полоса III) |
| Усиление МШУ | 20 ± 2 дБ |
| КСВН | 1,8 (тип.) |
| Волновое сопротивление | 50 Ом |
| Питание | 5 В DC |
| Ток потребления | 20 ± 3 мА |
| Защита от электростатики | IEC 61000-4-2 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | плёночная антенна для наклейки на стекло |
| Кабель | RG-174, длина — уточняйте у менеджера |
| Разъём | SMA, вилка |
| Размеры | уточняйте у менеджера |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы ASK-DAB-20: 174–240 МГц.
- Усиление ASK-DAB-20 — 20 ± 2 дБ: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса ASK-DAB-20: уточняйте у менеджера.
- Разъём SMA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Поставляем KADAMM ASK-DAB-20 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора ASK-DAB-20?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ASK-DAB-20.
Какие частоты поддерживает ASK-DAB-20?
Рабочая полоса ASK-DAB-20 — 174–240 МГц.
Какое усиление у ASK-DAB-20?
20 ± 2 дБ.
Что означает КСВН 1,8?
Доля отражённой мощности при таком КСВН у ASK-DAB-20 — не больше 8,2 %, остальное уходит в антенну.
