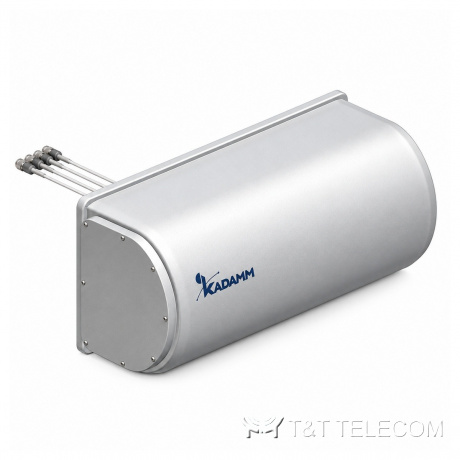

KADAMM APXX-1727-1312-MD — маскированная антенна 1710–2675 МГц, 12,6 дБи, 4 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APXX-1727-1312-MD: маскированная антенна. APXX-1727-1312-MD — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Ключевые параметры APXX-1727-1312-MD: полоса 1710–2675 МГц; усиление 12,6 дБи; поляризация ±45°; мощность до 100 Вт.
Принцип работы и конструкция

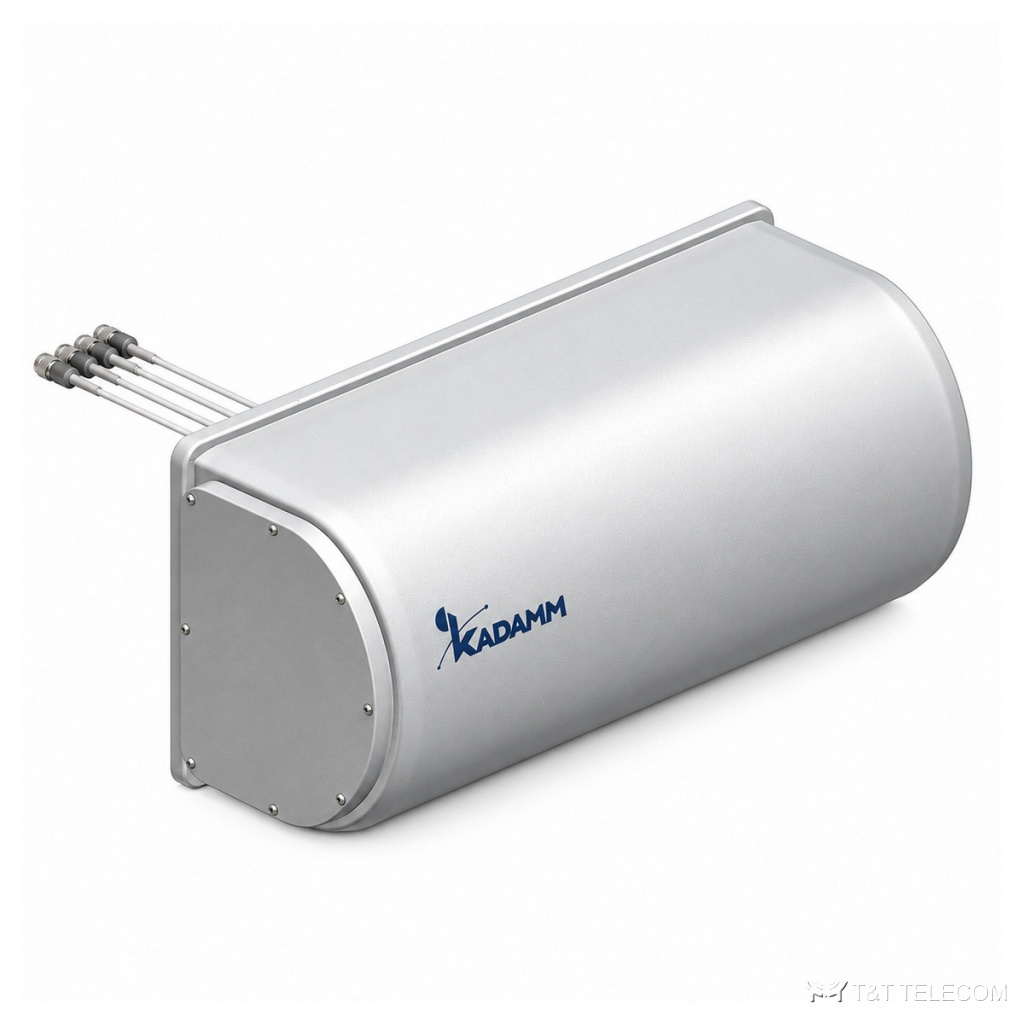

APXX-1727-1312-MD — антенна в корпусе под элемент здания или благоустройства; радиопрозрачный корпус скрывает антенну и не меняет её параметров. Рабочая полоса APXX-1727-1312-MD — 1710–2675 МГц, в неё попадают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц. Длина волны на средней частоте APXX-1727-1312-MD около 13,7 см — от неё зависят размеры излучателей.
Усиление APXX-1727-1312-MD — не менее 12,6 / не менее 12,6 дБи. Ширина луча APXX-1727-1312-MD в горизонтальной плоскости — -10 to +10 / -10 to +10. В вертикальной плоскости ширина луча APXX-1727-1312-MD — не менее 52 / не менее 52. Поляризация APXX-1727-1312-MD ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны.
У APXX-1727-1312-MD 4 входа. Электрический наклон APXX-1727-1312-MD регулируется в пределах -45 to +70: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Пассивная интермодуляция APXX-1727-1312-MD — не более −107 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.
Допустимая мощность на вход APXX-1727-1312-MD — 100 Вт. Разъёмы APXX-1727-1312-MD: 4 × N. Конструкция APXX-1727-1312-MD: габариты 200; масса 6,4 кг; крепление: на трубостойку, настенное; работает при −40…+60 °C.
Для каких задач
- Через APXX-1727-1312-MD работают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
- Объекты, где нужно это оборудование в тракте — APXX-1727-1312-MD.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–2675 МГц |
| Коэффициент усиления | ≥12,6 / ≥12,6 дБи |
| Поляризация | ±45° |
| Число портов | 4 порта |
| КСВН | уточняйте у менеджера |
| Максимальная мощность на порт | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Интермодуляция PIM3 | ≤−107 |
| Электрический наклон | -45 to +70 |
| Ширина ДН, горизонтальная плоскость | -10 to +10 / -10 to +10 |
| Ширина ДН, вертикальная плоскость | ≥52 / ≥52 |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM APXX-1727-1312-MD | 1710–2675 | ≥12,6 / ≥12,6 | 4 | ±45° | -10 to +10 / -10 to +10 / ≥52 / ≥52 | 100 | 4 × N (розетка) | 200 | 6,4 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | 4 × N (розетка) |
| Габариты | 200 |
| Масса | 6,4 |
| Крепление | на трубостойку, настенное |
| Рабочая температура | −40…+60 °C |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой APXX-1727-1312-MD — 1710–2675 МГц.
- Коэффициент усиления APXX-1727-1312-MD — 12,6 дБи; больше усиление — уже луч.
- Наклон луча APXX-1727-1312-MD: -45 to +70.
- Монтаж APXX-1727-1312-MD: на трубостойку, настенное.
- Габариты и масса APXX-1727-1312-MD: 6,4.
- Число входов APXX-1727-1312-MD — 4: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
- Наклон APXX-1727-1312-MD подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
- Если на APXX-1727-1312-MD работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −107 дБн), иначе выигрыш теряется.
Поставка и документы
KADAMM APXX-1727-1312-MD поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли менять наклон APXX-1727-1312-MD после монтажа?
Да, электрический наклон APXX-1727-1312-MD регулируется в пределах -45 to +70.
Что даёт интермодуляция не более −107 дБн?
Чем ниже это значение у APXX-1727-1312-MD, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Как крепится APXX-1727-1312-MD?
На трубостойку, настенное.
Что нужно для подбора APXX-1727-1312-MD?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXX-1727-1312-MD.
Какие частоты поддерживает APXX-1727-1312-MD?
Рабочая полоса APXX-1727-1312-MD — 1710–2675 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
