KADAMM APX9-2426-1690IR — антенна с формированием диаграммы направленности (beamforming) TDD. APX9-2426-1690IR — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Коротко о APX9-2426-1690IR: полоса 2490–2690 МГц; усиление 16,2 дБи; поляризация ±45°; мощность до 0.8 Вт.
Принцип работы и конструкция
APX9-2426-1690IR — антенная решётка для радиомодуля с формированием луча: модуль сам задаёт фазу и амплитуду на каждом столбце излучателей, луч строится программно и следует за абонентом; калибровочный вход выравнивает тракты между собой. Рабочая полоса APX9-2426-1690IR — 2490–2690 МГц, в неё попадают LTE-2600.
Коэффициент усиления APX9-2426-1690IR составляет 16,2 дБи (14 дБд). Поляризация APX9-2426-1690IR ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны.
Электрический наклон APX9-2426-1690IR регулируется в пределах 2–10: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. КСВН APX9-2426-1690IR — 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход APX9-2426-1690IR — 0,8 Вт.
Конструкция APX9-2426-1690IR: масса 16,4 кг; работает при −40…+60 °C.
Где применяют
- Через APX9-2426-1690IR работают LTE-2600.
- Сети радиосвязи и сотовой связи — APX9-2426-1690IR.
- Сети 5G и LTE TDD с радиомодулями, формирующими луч — APX9-2426-1690IR.
- Для APX9-2426-1690IR: плотная городская застройка с высокой нагрузкой.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2490–2690 МГц |
| Коэффициент усиления | 16,2±0,7 / 16,2±0,7 дБи |
| Поляризация | ±45° |
| Число портов | 9 портов |
| КСВН | 1,5 |
| Максимальная мощность на порт | 0.8 Вт |
| Волновое сопротивление | 50 Ом |
| Электрический наклон | 2–10 |
| Ширина ДН, горизонтальная плоскость | 90±9 |
| Ширина ДН, вертикальная плоскость | 4,9±0,4 |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM APX9-2426-1690IR | 2490–2690 | 16,2±0,7 / 16,2±0,7 | 9 | ±45° | 90±9 / 4,9±0,4 | 0,8 | 9 × 4.3-10 (розетка) | 1495×270×140 | 16,4 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|

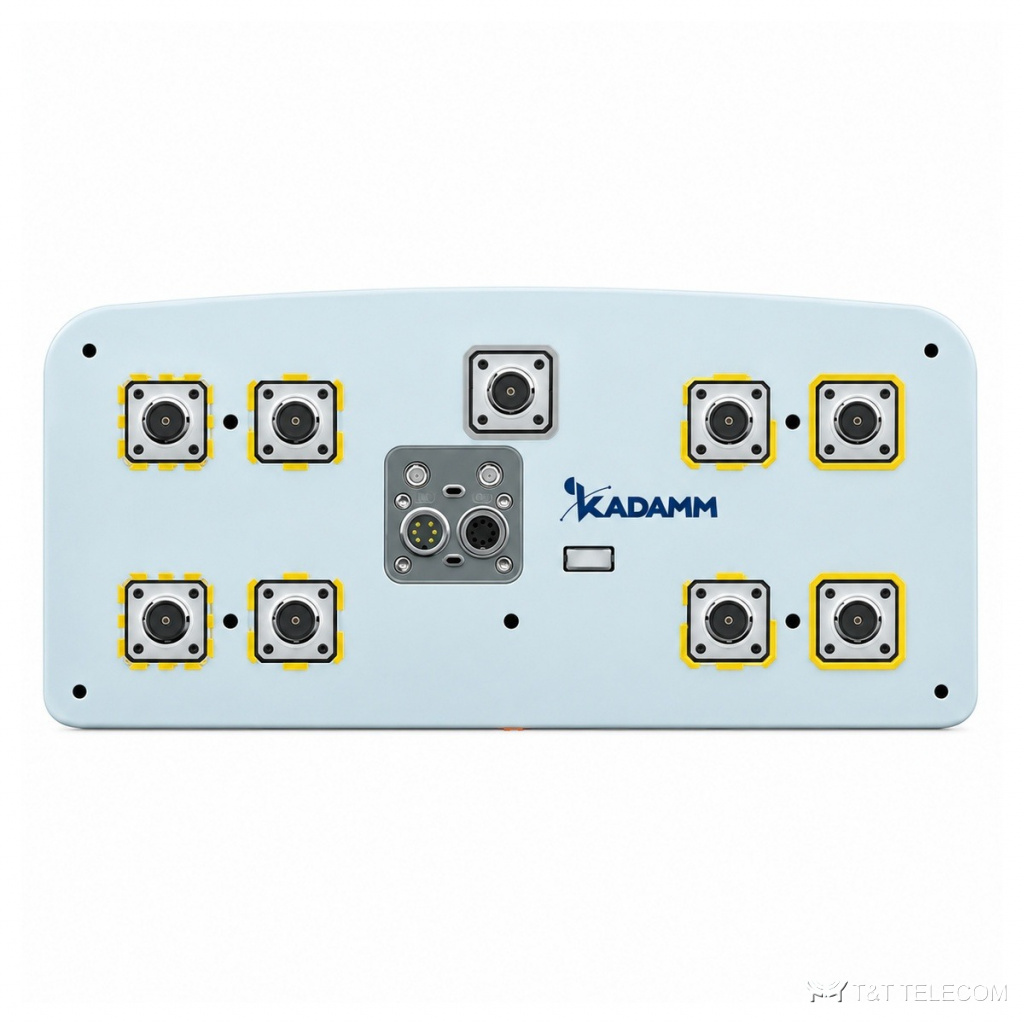

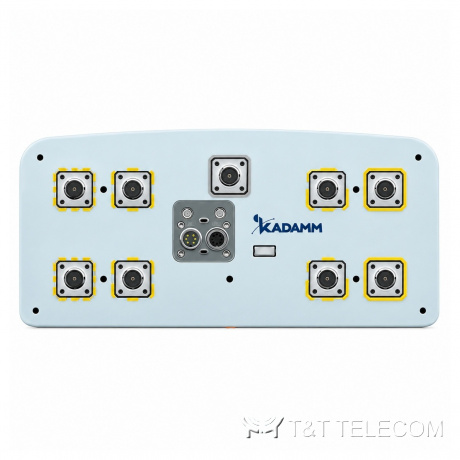

| Разъём | 9 × 4.3-10 (розетка) |
| Габариты | 1495×270×140 |
| Масса | 16,4 |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+60 °C |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой APX9-2426-1690IR — 2490–2690 МГц.
- Усиление APX9-2426-1690IR — 16,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Наклон луча APX9-2426-1690IR: 2–10.
- Габариты и масса APX9-2426-1690IR: 16,4.
Поставка и документы
Подберём KADAMM APX9-2426-1690IR под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли менять наклон APX9-2426-1690IR после монтажа?
Да, электрический наклон APX9-2426-1690IR регулируется в пределах 2–10.
Что означает КСВН 1,5?
Доля отражённой мощности при таком КСВН у APX9-2426-1690IR — не больше 4 %, остальное уходит в антенну.
Сколько это в дБд — усиление 16,2 дБи?
14 дБд: от значения в дБи отнимают 2,15 дБ.
Какое усиление у APX9-2426-1690IR?
16,2 дБи.
Что нужно для подбора APX9-2426-1690IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX9-2426-1690IR.
