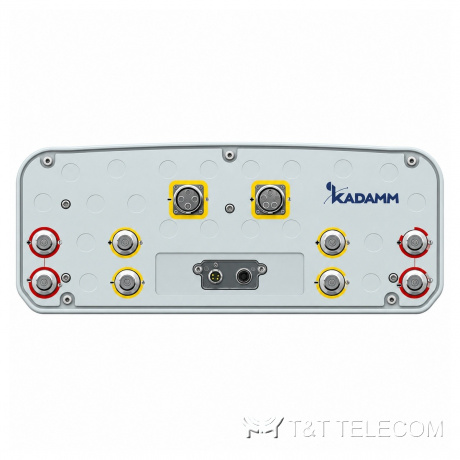

KADAMM APX-698/2690 — многолучевые антенны базовых станций 698–2690 МГц: 18–19 дБи, 2 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

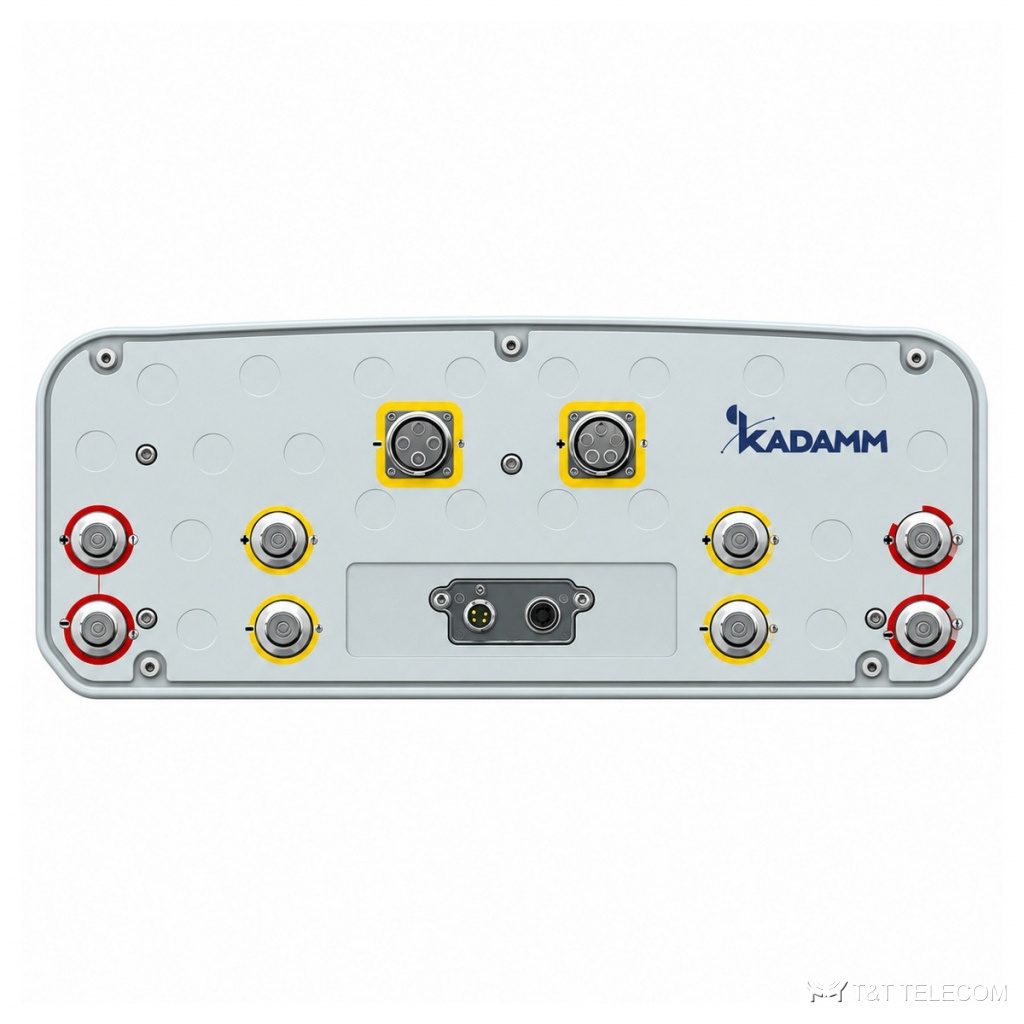

Модель KADAMM APX-698/2690 — многолучевые антенны базовых станций. Назначение и состав APX-698/2690 описаны ниже; исполнение подбираем под задачу объекта. Коротко о APX-698/2690: полоса 698–2690 МГц; усиление 18–19 дБи; поляризация ±45°; мощность до 0.9 Вт.
Принцип работы и конструкция
Многолучевая панель APX-698/2690 заменяет на опоре несколько обычных секторных антенн: лучи расходятся под заданными углами, каждый подключается к своему радиомодулю. Рабочая полоса APX-698/2690 — 698–2690 МГц (по модели — см. таблицу), в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление APX-698/2690 — 18–19 дБи. Поляризация APX-698/2690 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Электрический наклон APX-698/2690 регулируется в пределах 2–12: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора.
КСВН APX-698/2690 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход APX-698/2690 — 0,9 Вт. Конструкция APX-698/2690: масса по модели — см. таблицу; работает при −40…+65 °C.
Область применения
- Полоса APX-698/2690 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Объекты, где нужно это оборудование в тракте — APX-698/2690.
- Стадионы, площади, вокзалы — места массового скопления абонентов — APX-698/2690.
- Разгрузка перегруженных сайтов без строительства новой опоры — APX-698/2690.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–2690 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 18–19 дБи (по модели) |
| Поляризация | ±45° |
| Число портов | 8 портов |
| КСВН | ≤1,5 |
| Максимальная мощность на порт | 0.9 Вт |
| Волновое сопротивление | 50 Ом |
| Электрический наклон | 2–12 |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM APX8-0626-1890 | 698–960 / 1710–2690 | 14,3±0,9 / 15,8±0,9 / 17,7±0,9 / 14 / 14,6 / 14,9 / 15,2 / 13,9±0,6 / 14,5±0,6 / 14,8±0,6 / 15±0,6 / 16,9 / 17,2 / 17,7 / 18 / 16,7±0,6 / 17±0,6 / 17,5±0,6 / 17,8±0,6 | 8 | ±45° | 90±15 / 8±0,8 | менее 0,9 | 1 × 4.3-10 (розетка) | 57(0,49λ при 2590 МГц) | 40 |
| KADAMM APX8-0626-1990IR | 698–960 / 1427–2690 | 14,3±0,9 / 15,3±1,0 / 16,5±0,8 / 16,8±0,8 / 18,3±0,8 / 19,0±0,8 / 14,5 / 14,7 / 14,9 / 15,2 / 13,9±0,6 / 14,6±0,6 / 14,8±0,6 / 15,1±0,6 / 16,3 / 16,9 / 17,4 / 17,8 / 17,6 / 16,1±0,4 / 16,8±0,4 / 17,2±0,6 / 17,7±0,8 / 17,4±0,5 | 8 | ±45° | 90±15 / 65±15 / 7,2±0,6 / 4,9±0,5 | менее 0,9 | 1 × 4.3-10 (розетка) | 2080×499×198 | 37 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+65 °C |
Подбор под объект
- Сверьте частоты своей сети с полосой APX-698/2690 — 698–2690 МГц.
- Усиление APX-698/2690 — 18–19 дБи: от него зависит дальность и уровень сигнала у абонента.
- Наклон луча APX-698/2690: 2–12.
- Габариты и масса APX-698/2690: по модели — см. таблицу.
- Суммарная мощность передатчиков на входе APX-698/2690 — не выше 0,9 Вт, с запасом на пиковые значения.
Поставка и документы
Подберём KADAMM APX-698/2690 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли менять наклон APX-698/2690 после монтажа?
Да, электрический наклон APX-698/2690 регулируется в пределах 2–12.
Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у APX-698/2690 — не больше 4 %, остальное уходит в антенну.
Какие частоты поддерживает APX-698/2690?
Рабочая полоса APX-698/2690 — 698–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какое усиление у APX-698/2690?
18–19 дБи.
Что нужно для подбора APX-698/2690?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX-698/2690.
