KADAMM APX-0821-1525-MS — маскированная антенна. APX-0821-1525-MS — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Коротко о APX-0821-1525-MS: полоса 820–960 МГц и 1735–1785 МГц и 1830–1880 МГц и 1920–1980 МГц; усиление 11–15 дБи; поляризация ±45°; мощность до 50 Вт.
Принцип работы и конструкция

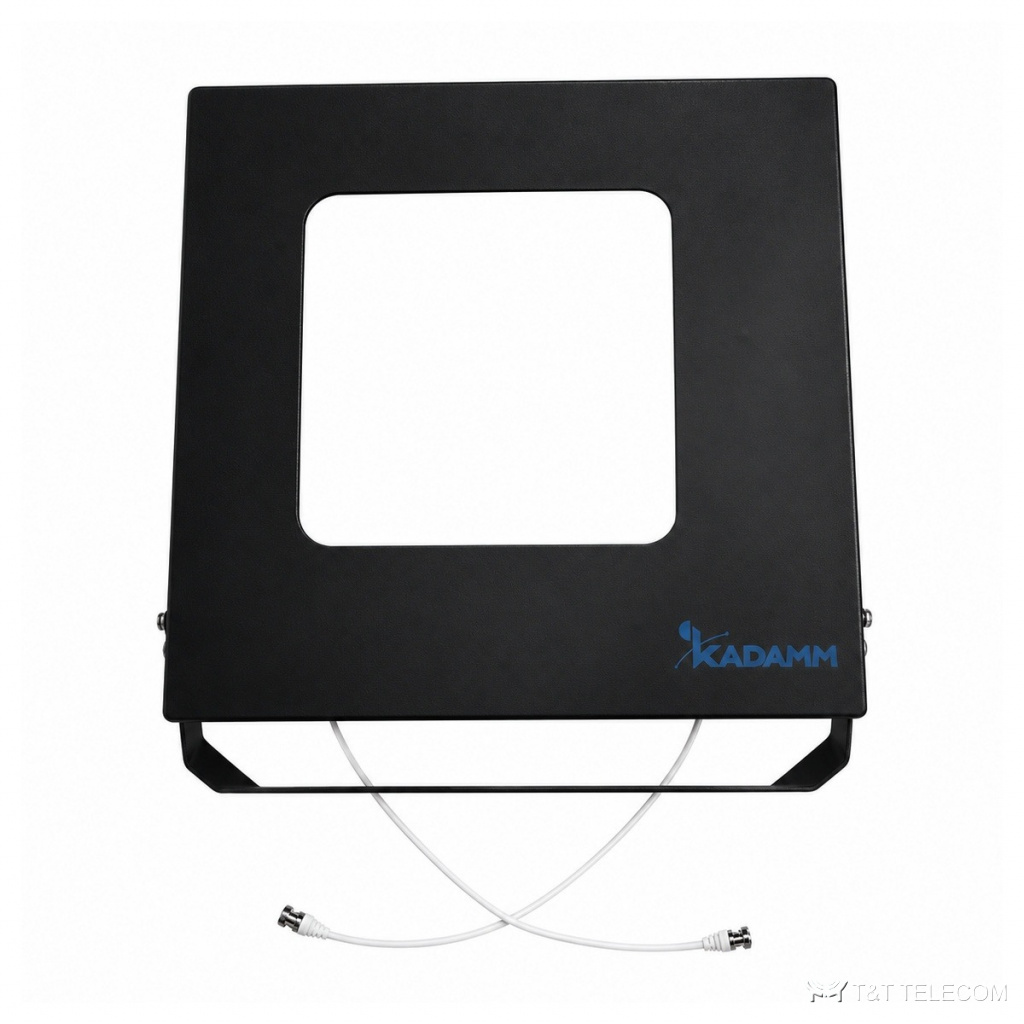

APX-0821-1525-MS — антенна в корпусе под элемент здания или благоустройства; радиопрозрачный корпус скрывает антенну и не меняет её параметров. Рабочая полоса APX-0821-1525-MS — 820–960 / 1735–1785 / 1830–1880 / 1920–1980 / 2110–2170 МГц, в неё попадают GSM-900 и LTE-900, ISM 868 МГц.
Усиление APX-0821-1525-MS — не менее 11 дБи (820–960 МГц), не менее 15 дБи (1735–2170 МГц). В вертикальной плоскости ширина луча APX-0821-1525-MS — 50±10 / не менее 60. Поляризация APX-0821-1525-MS ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны.
Пассивная интермодуляция APX-0821-1525-MS — не более −102 / не более −102 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН APX-0821-1525-MS — не более 1,5 / не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход APX-0821-1525-MS — 50 Вт. Разъёмы APX-0821-1525-MS: N.
Конструкция APX-0821-1525-MS: габариты не более 500 мм×500 мм×170 мм; масса 5 кг; работает при −40…+60 °C.
Для каких задач
- Диапазоны APX-0821-1525-MS: GSM-900 и LTE-900, ISM 868 МГц.
- Сети радиосвязи и сотовой связи — APX-0821-1525-MS.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 820–960 / 1735–1785 / 1830–1880 / 1920–1980 / 2110–2170 МГц |
| Коэффициент усиления | не менее 11 дБи (820–960 МГц), не менее 15 дБи (1735–2170 МГц) |
| Поляризация | ±45° |
| Число портов | 2 порта |
| КСВН | ≤1,5 / ≤1,5 |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Интермодуляция PIM3 | ≤−102 / ≤−102 |
| Ширина ДН, вертикальная плоскость | 50±10 / ≥60 |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM APX-0821-1525-MS | 820–960 / 1735–1785 / 1830–1880 / 1920–1980 / 2110–2170 | не менее 11 дБи (820–960 МГц), не менее 15 дБи (1735–2170 МГц) | 2 | ±45° | — / 50±10 / ≥60 | ≥50 / ≥50 | N | ≤500 мм×500 мм×170 мм; | 5 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | N |
| Габариты | ≤500 мм×500 мм×170 мм; |
| Масса | 5 |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+60 °C |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой APX-0821-1525-MS — 820–960 МГц и 1735–1785 МГц и 1830–1880 МГц и 1920–1980 МГц.
- Усиление APX-0821-1525-MS — 11–15 дБи: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса APX-0821-1525-MS: 5.
- Если на APX-0821-1525-MS работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −102 / не более −102 дБн), иначе выигрыш теряется.
Поставка и документы
Подберём KADAMM APX-0821-1525-MS под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что даёт интермодуляция не более −102 / не более −102 дБн?
Чем ниже это значение у APX-0821-1525-MS, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,5 / не более 1,5?
Доля отражённой мощности при таком КСВН у APX-0821-1525-MS — не больше 4 %, остальное уходит в антенну.
Что нужно для подбора APX-0821-1525-MS?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX-0821-1525-MS.
Какие частоты поддерживает APX-0821-1525-MS?
Рабочая полоса APX-0821-1525-MS — 820–960 МГц и 1735–1785 МГц и 1830–1880 МГц и 1920–1980 МГц. Это GSM-900 и LTE-900, ISM 868 МГц.
Какое усиление у APX-0821-1525-MS?
11–15 дБи.
