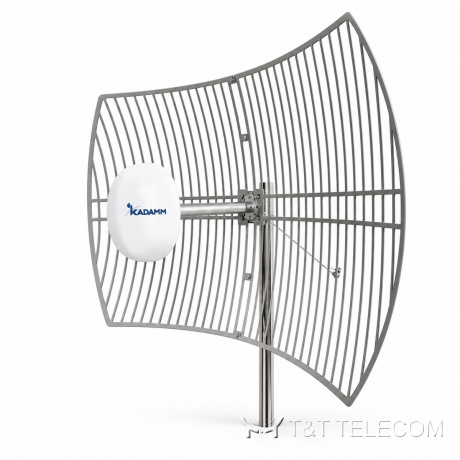

KADAMM APB-698/6000 — параболические антенны 698–6000 МГц: 9–30 дБи, 9 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APB-698/6000 — параболические антенны. APB-698/6000 — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Коротко о APB-698/6000: полоса 698–6000 МГц; усиление 9–30 дБи; поляризация по модели; мощность до 100 Вт (по модели: 50 или 100 Вт).
Принцип работы и конструкция
Зеркало APB-698/6000 концентрирует излучение в узком луче — так получают большое усиление на дальних каналах сотовой связи и Wi-Fi, при выносе сигнала для репитера и в мостах «точка — точка». Рабочая полоса APB-698/6000 — 698–6000 МГц (по модели — см. таблицу), в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление APB-698/6000 — 9–30 дБи (по модели). КСВН APB-698/6000 — по модели — см. таблицу. Допустимая мощность на вход APB-698/6000 — 100 Вт (по модели: 50 или 100 Вт). Разъёмы APB-698/6000: по модели — см. таблицу. Конструкция APB-698/6000: габариты по модели — см. таблицу; масса по модели — см. таблицу.
Область применения
- Диапазоны APB-698/6000: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Сети радиосвязи и сотовой связи — APB-698/6000.
- Донорская антенна репитера на удалённую базовую станцию — APB-698/6000.
- Для APB-698/6000: мосты «точка — точка» для сотовой связи и Wi-Fi.
- Связь с удалёнными объектами: вахтовые посёлки, карьеры, промплощадки — APB-698/6000.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–6000 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 9–30 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 2 порта |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | 100 Вт (по модели: 50 или 100 Вт) |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM APB-698-4000-30M | 698–960 / 1710–2700 / 3300–4000 | 15/24/30 | 2 | вертикальная + горизонтальная (H + V) | — / 25/14/6° | 100 Вт | 2 × N (розетка) | 0,6×0,9 | 3,0 | ≤3,0 |
| KADAMM APB-698-6000-17M | 698–2700 / 3300–6000 | 12 дБи / 17 дБи | 2 | вертикальная + горизонтальная (H + V) | 22° / 18° / 15° / 5° | 100 Вт | 2 × N (розетка) | 600 ( мм) | уточняйте у менеджера | ≤2,0 |
| KADAMM APB-698-2700-20M | 698–960 / 1710–2700 | 11±2 / 20±2 | 2 | ±45° | Г 40±10° / 25±10°; В 40±10° / 25±10° | 50 | 2 × N, RP-SMA или SMA (по заказу) | Ø600, сетчатый рефлектор | 2 кг | — |
| KADAMM APB-698-2700-20M-2 | 698–960 / 1710–2700 | 11±2 / 20±2 | 2 | ±45° | Г 40±10° / 25±10°; В 40±10° / 25±10° | 50 | 2 × N, RP-SMA или SMA (по заказу) | Ø600, литой решётчатый рефлектор | 2,5 кг | — |
| KADAMM APB-698-2690-26M | 698–960 / 1710–2690 | 16±2 / 26±2 | 2 | ±45° | Г 26±10° / 12±8°; В 26±10° / 12±8° | 50 | 2 × N, RP-SMA или SMA (по заказу) | Ø1200, секционный сетчатый рефлектор | 10 кг | — |
| KADAMM APB-698-3800-20M | 698–960 / 1710–2690 / 3300–3800 | 9±2 / 18±2 / 20±2 | 2 | ±45° | Г 40±10° / 25±10° / 20±10°; В 40±10° / 25±10° / 20±10° | 50 | 2 × N, RP-SMA или SMA (по заказу) | Ø600, сетчатый рефлектор | 2 кг | — |
| KADAMM APB-698-3800-20M-2 | 698–960 / 1710–2690 / 3300–3800 | 9±2 / 19±2 / 20±2 | 2 | ±45° | Г 40±10° / 25±10° / 20±10°; В 40±10° / 25±10° / 20±10° | 50 | 2 × N, RP-SMA или SMA (по заказу) | Ø600, литой сетчатый рефлектор | 2,5 кг | — |
| KADAMM APB-698-3800-23M | 698–960 / 1710–2690 / 3300–3800 | 12±2 / 21±2 / 23±2 | 2 | ±45° | Г 30±10° / 15±10° / 13±10°; В 30±10° / 15±10° / 13±10° | 50 | 2 × N, RP-SMA или SMA (по заказу) | Ø820, сетчатый рефлектор | 3,5 кг | — |
| KADAMM APB-698-3800-26M | 698–960 / 1710–2690 / 3300–3800 | 16±2 / 25±2 / 26±2 | 2 | ±45° | Г 26±10° / 12±8° / 10±5°; В 26±10° / 12±8° / 10±5° | 50 | 2 × N (розетка) | Ø1200, секционный рефлектор | уточняйте у менеджера | — |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы APB-698/6000: 698–6000 МГц.
- Коэффициент усиления APB-698/6000 — 9–30 дБи; больше усиление — уже луч.
- Габариты и масса APB-698/6000: по модели — см. таблицу.
Поставка и документы
Поставляем KADAMM APB-698/6000 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у APB-698/6000?
9–30 дБи.
Что нужно для подбора APB-698/6000?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APB-698/6000.
Какие частоты поддерживает APB-698/6000?
Рабочая полоса APB-698/6000 — 698–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
