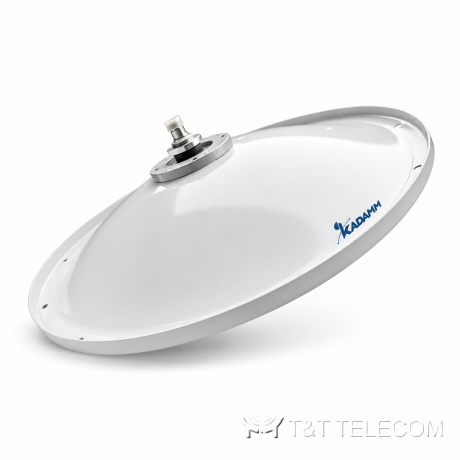

KADAMM APB-4900/7125 — параболические антенны 4900–7125 МГц: 23–36,5 дБи, 10 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

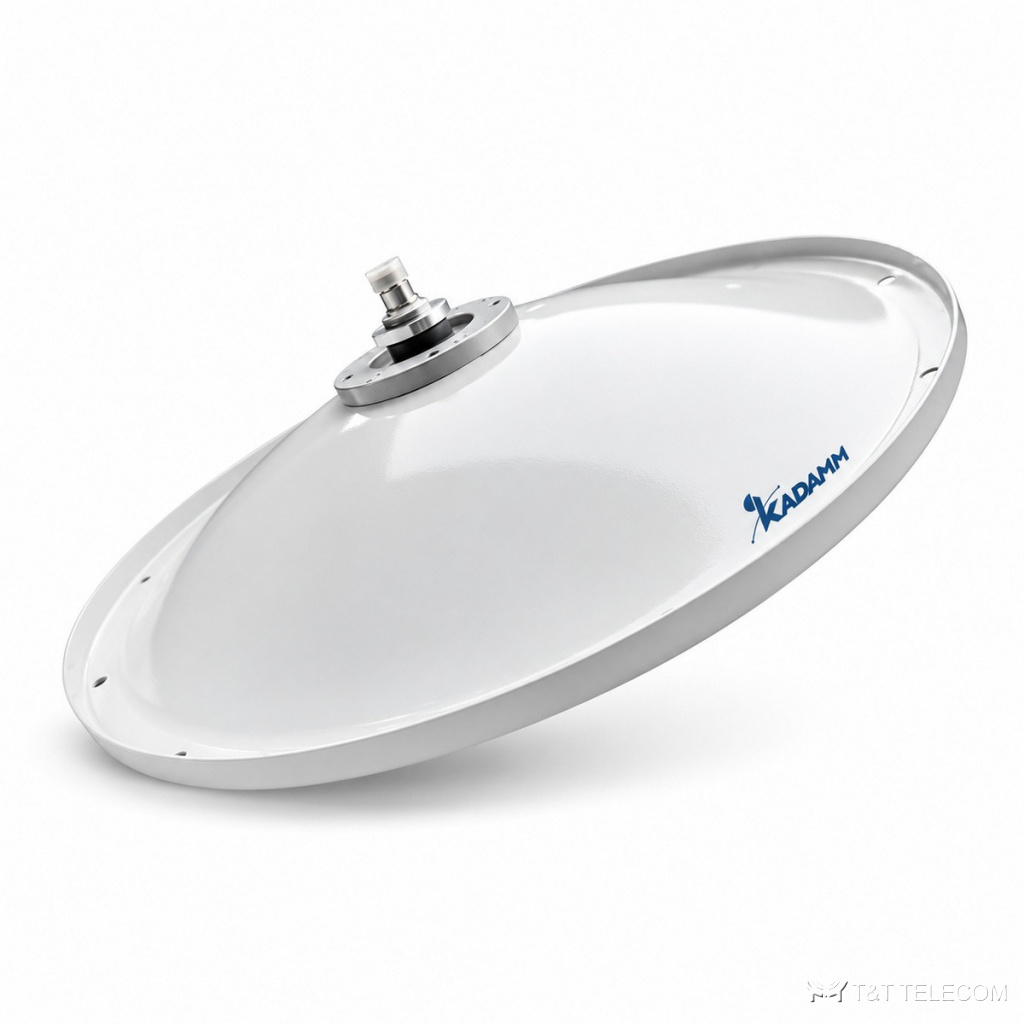

Модель KADAMM APB-4900/7125 — параболические антенны. Назначение и состав APB-4900/7125 описаны ниже; исполнение подбираем под задачу объекта. Ключевые параметры APB-4900/7125: полоса 4900–7125 МГц; усиление 23–36,5 дБи; поляризация по модели; мощность до 100 Вт (по модели: 50 или 100 Вт).
Устройство и принцип работы
Зеркало APB-4900/7125 концентрирует излучение в узком луче — так получают большое усиление на дальних каналах сотовой связи и Wi-Fi, при выносе сигнала для репитера и в мостах «точка — точка». Рабочая полоса APB-4900/7125 — 4900–7125 МГц (по модели — см. таблицу), в неё попадают Wi-Fi 5 ГГц, Wi-Fi 6E. Длина волны на средней частоте APB-4900/7125 около 5 см — от неё зависят размеры излучателей.
Усиление APB-4900/7125 — 23–36,5 дБи (по модели). КСВН APB-4900/7125 — по модели — см. таблицу. Допустимая мощность на вход APB-4900/7125 — 100 Вт (по модели: 50 или 100 Вт). Разъёмы APB-4900/7125: по модели — см. таблицу. Конструкция APB-4900/7125: габариты по модели — см. таблицу; масса по модели — см. таблицу; работает при по модели — см. таблицу.
Область применения
- Полоса APB-4900/7125 охватывает Wi-Fi 5 ГГц, Wi-Fi 6E.
- Объекты, где нужно это оборудование в тракте — APB-4900/7125.
- Донорская антенна репитера на удалённую базовую станцию (APB-4900/7125).
- Для APB-4900/7125: мосты «точка — точка» для сотовой связи и Wi-Fi.
- Для APB-4900/7125: связь с удалёнными объектами: вахтовые посёлки, карьеры, промплощадки.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 4900–7125 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 23–36,5 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 1/2 порта |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | 100 Вт (по модели: 50 или 100 Вт) |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM APB-4900-6500-24 | 4900–6500 | 24 | 1 | вертикальная | — / 9 | 100 | N (розетка) (возможен другой по заказу) | Ø0,4 | 3 | — | ≤1,5 |
| KADAMM APB-4900-6500-32 | 4900–6500 | 32 дБи | 1 | вертикальная или горизонтальная (по монтажу) | 5° / 5° | 100 Вт | N (розетка) | Ø0,9 m | 5,5 кг | — | ≤2,0 |
| KADAMM APB-4900-7125-30 | 4900–5150 / 5150–5850 / 5925–7125 | 29,5±1 / 30±1 / 29,5±1 | 2 | V/H или ±45° | 4° / 4° | 100 | 2 × N (розетка) | Ø600 | 5,5 кг (с монтажным комплектом) | — | — |
| KADAMM APB-4900-7125-325 | 4900–5150 / 5150–5850 / 5925–7125 | 32±1 / 32,5±1 / 32±1 | 2 | V/H или ±45° | 2,5° / 2,5° | 100 | 2 × N (розетка) | Ø900 | 9,9 кг (с монтажным комплектом) | — | — |
| KADAMM APB-5400-6200-32 | 5400–6200 | 32 | 1 | вертикальная или горизонтальная (по монтажу) | уточняйте у менеджера | 100 | N (розетка) | Ø0,9 | 10,5 | — | ≤1,8 |
| KADAMM APB-4950-7125-25 | 4950–5100 / 5100–5900 / 5900–7125 | 24 / 24,5 / 25 | 2 | ±45° или V/H (по заказу) | Г 9°; В 9° | 50 | 2 × RP-SMA | Ø400, сплошной рефлектор | 2,5 кг | — | — |
| KADAMM APB-4950-7125-25-2 | 4950–5100 / 5100–5900 / 5900–7125 | 23±1,5 / 24,5±1,5 / 25±1,5 | 2 | ±45° или V/H (по заказу) | Г 9°; В 9° | 50 | 2 × RP-SMA | Ø400, литой решётчатый рефлектор | 2 кг | — | — |
| KADAMM APB-4950-7125-30 | 4950–5100 / 5100–5900 / 5900–7125 | 28±1,5 / 30±1,5 / 30±1,5 | 2 | ±45° или V/H (по заказу) | Г 5°; В 5° | 50 | 2 × RP-SMA | Ø600, литой решётчатый рефлектор | 2,5 кг | — | — |
| KADAMM APB-4950-7125-31 | 4950–5100 / 5100–5900 / 5900–7125 | 29 / 30 / 31 | 2 | ±45° или V/H (по заказу) | Г 5°; В 5° | 50 | 2 × RP-SMA | Ø600, сплошной рефлектор с обтекателем | 10 кг | — | — |
| KADAMM APB-4950-7125-365 | 4950–5100 / 5100–5900 / 5900–7125 | 35 / 36 / 36,5 | 2 | ±45° или V/H (по заказу) | Г 3°; В 3° | 50 | 2 × RP-SMA | Ø1200, сплошной рефлектор | 40 кг | — | — |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
Подбор под объект
- Сверьте частоты своей сети с полосой APB-4900/7125 — 4900–7125 МГц.
- Усиление APB-4900/7125 — 23–36,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса APB-4900/7125: по модели — см. таблицу.
Поставка и документы
Подберём KADAMM APB-4900/7125 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает APB-4900/7125?
Рабочая полоса APB-4900/7125 — 4900–7125 МГц. Это Wi-Fi 5 ГГц, Wi-Fi 6E.
Какое усиление у APB-4900/7125?
23–36,5 дБи.
Что нужно для подбора APB-4900/7125?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APB-4900/7125.
