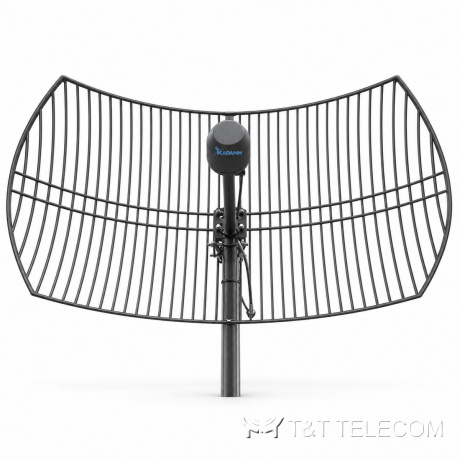

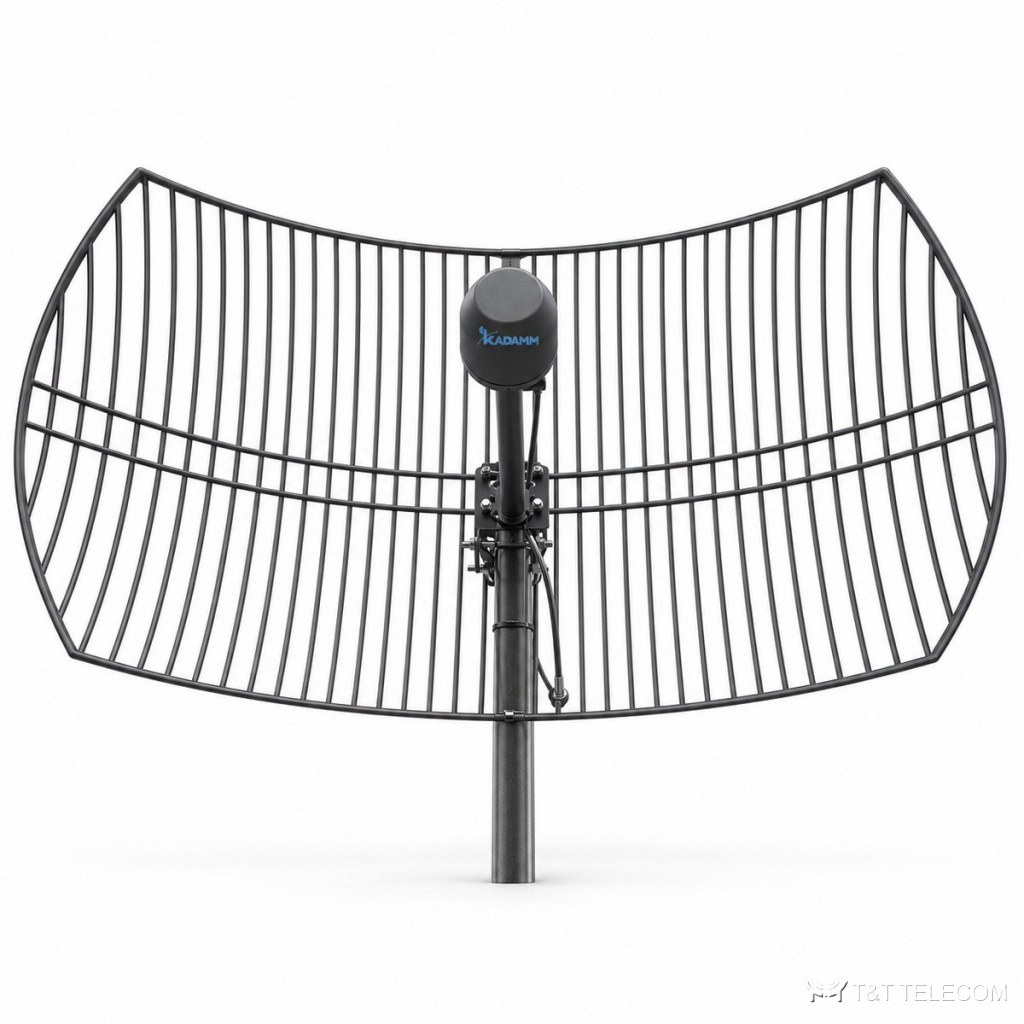

KADAMM APB-1710/4200 — параболические антенны 1710–4200 МГц: 17–25 дБи, 15 моделей

Name: KADAMM APB-1710/4200 — параболические антенны 1710–4200 МГц: 17–25 дБи, 15 моделей
Brand: KADAMM
SKU: KADAMM APB-1710/4200

Параболические и рупорные антенны

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM APB-1710/4200 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM APB-1710/4200 — параболические антенны. APB-1710/4200 — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Коротко о APB-1710/4200: полоса 1710–4200 МГц; усиление 17–25 дБи; поляризация по модели; мощность до 100 Вт (по модели: 50 или 100 Вт).

Как устроена APB-1710/4200

Зеркало APB-1710/4200 концентрирует излучение в узком луче — так получают большое усиление на дальних каналах сотовой связи и Wi-Fi, при выносе сигнала для репитера и в мостах «точка — точка». Рабочая полоса APB-1710/4200 — 1710–4200 МГц (по модели — см. таблицу), в неё попадают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).

Усиление APB-1710/4200 — 17–25 дБи (по модели). Кронштейн APB-1710/4200 добавляет механический наклон ±20° (по модели). КСВН APB-1710/4200 — по модели — см. таблицу. Допустимая мощность на вход APB-1710/4200 — 100 Вт (по модели: 50 или 100 Вт). Разъёмы APB-1710/4200: по модели — см. таблицу.

Конструкция APB-1710/4200: габариты по модели — см. таблицу; масса по модели — см. таблицу; работает при по модели — см. таблицу.

Где применяют

Полоса APB-1710/4200 охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц.
Объекты, где нужно это оборудование в тракте — APB-1710/4200.
Для APB-1710/4200: донорская антенна репитера на удалённую базовую станцию.
Мосты «точка — точка» для сотовой связи и Wi-Fi (APB-1710/4200).
Связь с удалёнными объектами: вахтовые посёлки, карьеры, промплощадки — APB-1710/4200.

Технические характеристики

Параметр	Значение
Диапазон частот	1710–4200 МГц (по модели — см. таблицу)
Коэффициент усиления	17–25 дБи (по модели)
Поляризация	по модели
Число портов	1/2 порта
КСВН	по модели — см. таблицу
Максимальная мощность на порт	100 Вт (по модели: 50 или 100 Вт)
Волновое сопротивление	50 Ом

Исполнения

Артикул	Диапазон, МГц	Усиление, дБи	Портов	Поляризация	ДН Г / В	Мощность, Вт	Разъём	Габариты, мм	Масса	Температура	КСВН
KADAMM APB-1710-2700-24M	1710–2700	24 × 2	2	вертикальная + горизонтальная (H + V)	— / 14°	100 Вт	2 × N (розетка)	0,6×0,9	3,0	—	≤1,8
KADAMM APB-1710-4200-20	1710–2690 / 3300–4200	20±1 / 22±1	2	±45°	Г 15±5° / 12±5°; В 15±5° / 12±5°	50	2 × RP-SMA, N (вилка) или N (розетка) (по заказу)	Ø600, решётчатый рефлектор	2 кг	—	—
KADAMM APB-2300-2700-21	2300–2700	21	1	вертикальная	— / 16°	100 Вт	N	0,4×0,6	2,4	—	≤1,5
KADAMM APB-2300-2700-24	2300–2700	24×2	1	вертикальная + горизонтальная (H + V)	— / 15°	100 Вт	N (розетка) (возможен другой по заказу)	0,9	8	—	≤1,8
KADAMM APB-1710-2700-19M	1710–2700	19±1	2	±45°	Г 25±5°; В 25±5°	50	2 × N (розетка)	Ø400, решётчатый рефлектор	1 кг	—	—
KADAMM APB-1710-2700-19M-2	1710–2700	19±1	2	±45°	Г 25±5°; В 25±5°	50	2 × N (розетка)	Ø400, литой решётчатый рефлектор	1 кг	—	—
KADAMM APB-1710-2700-22M	1710–2700	22±1	2	±45°	Г 15±5°; В 15±5°	50	2 × RP-SMA, N (вилка) или N (розетка) (по заказу)	Ø600, решётчатый рефлектор	2 кг	—	—
KADAMM APB-1710-2700-22M-2	1710–2700	22±1	2	±45°	Г 15±5°; В 15±5°	50	2 × RP-SMA, N (вилка) или N (розетка) (по заказу)	Ø600, литой решётчатый рефлектор	2,5 кг	—	—
KADAMM APB-1710-2700-22M-3	1710–2700	22±1	2	±45°	Г 15±5°; В 15±5°	50	2 × RP-SMA, N (вилка) или N (розетка) (по заказу)	Ø600, сплошной рефлектор	5,5 кг	—	—
KADAMM APB-1710-2690-25M	1710–2690	25±1	2	±45°	Г 10±5°; В 10±5°	50	2 × RP-SMA, N (вилка) или N (розетка) (по заказу)	Ø900, сплошной рефлектор	13 кг	—	—
KADAMM APB-1710-4200-19M	1710–2690 / 3300–4200	17±1 / 19±1	2	±45°	Г 25±5° / 15±5°; В 25±5° / 15±5°	50	2 × N (розетка) или SMA (по заказу)	Ø400, сплошной рефлектор	1,5 кг	—	—
KADAMM APB-1710-4200-19M-2	1710–2690 / 3300–4200	17±1 / 19±1	2	±45°	Г 25±5° / 15±5°; В 25±5° / 15±5°	50	2 × N (розетка)	Ø400, решётчатый рефлектор	1 кг	—	—
KADAMM APB-1710-4200-20-2	1710–2690 / 3300–4200	20±1 / 22±1	2	±45°	Г 15±5° / 12±5°; В 15±5° / 12±5°	50	2 × RP-SMA, N (вилка) или N (розетка) (по заказу)	Ø600, сплошной рефлектор	5,5 кг	—	—
KADAMM APB-1710-4200-25M	1710–2690 / 3300–4200	23±1 / 25±1	2	±45°	Г 10±5° / 7±3°; В 10±5° / 7±3°	50	2 × RP-SMA, N (вилка) или N (розетка) (по заказу)	Ø900, сплошной рефлектор	13 кг	—	—
KADAMM APB-1710-4200-25M-2	1710–2690 / 3300–4200	23±1 / 25±1	2	±45°	Г 10±5° / 7±5°; В 10±5° / 7±5°	50	2 × RP-SMA, N (вилка) или N (розетка) (по заказу), на выводах 0,3 м	Ø900, сплошной рефлектор	10 кг	—	—

Механика и условия эксплуатации

Параметр	Значение
Разъём	по модели — см. таблицу
Габариты	по модели — см. таблицу
Масса	по модели — см. таблицу
Механический наклон (юстировка кронштейна)	±20° (по модели)
Крепление	уточняйте у менеджера
Рабочая температура	по модели — см. таблицу

На что смотреть при выборе

Рабочие частоты системы должны лежать внутри полосы APB-1710/4200: 1710–4200 МГц.
Коэффициент усиления APB-1710/4200 — 17–25 дБи; больше усиление — уже луч.
Габариты и масса APB-1710/4200: по модели — см. таблицу.

Поставка и документы

KADAMM APB-1710/4200 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Что нужно для подбора APB-1710/4200?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APB-1710/4200.

Какие частоты поддерживает APB-1710/4200?
Рабочая полоса APB-1710/4200 — 1710–4200 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

Какое усиление у APB-1710/4200?
17–25 дБи.
