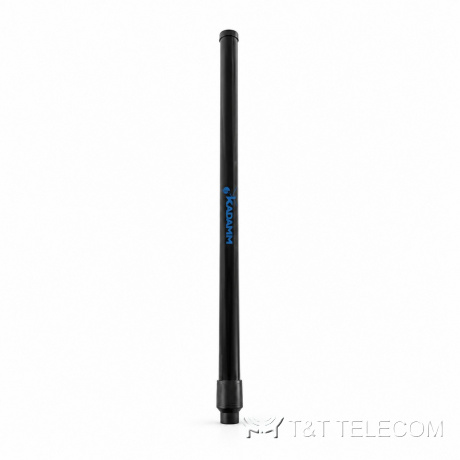

KADAMM AOU-DC/6000 — всенаправленные антенны 0–6000 МГц: 3–12 дБи, 9 моделей

Name: KADAMM AOU-DC/6000 — всенаправленные антенны 0–6000 МГц: 3–12 дБи, 9 моделей
Brand: KADAMM
SKU: KADAMM AOU-DC/6000

Всенаправленные антенны

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: антенны KADAMM AOU-DC/6000 — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

KADAMM AOU-DC/6000: всенаправленные антенны. AOU-DC/6000 излучает одинаково во всех направлениях в горизонтальной плоскости — для покрытия вокруг точки установки. Ключевые параметры AOU-DC/6000: полоса 0–6000 МГц; усиление 3–12 дБи; поляризация по модели; мощность до до 100 Вт.

Принцип работы и конструкция

AOU-DC/6000 излучает одинаково по всему азимуту, а в вертикальной плоскости прижимает луч к горизонту — отсюда усиление без выбора направления: сигнал не уходит в небо и в землю под антенной. Рабочая полоса AOU-DC/6000 — 0–6000 МГц (по модели — см. таблицу), в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.

Усиление AOU-DC/6000 — 3–12 дБи (по модели). Пассивная интермодуляция AOU-DC/6000 — не более −140 | -150 | -153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН AOU-DC/6000 — по модели — см. таблицу. Допустимая мощность на вход AOU-DC/6000 — до 100 Вт. Разъёмы AOU-DC/6000: по модели — см. таблицу.

Конструкция AOU-DC/6000: габариты по модели — см. таблицу; масса по модели — см. таблицу; работает при по модели — см. таблицу.

Где применяют

Диапазоны AOU-DC/6000: УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Покрытие вокруг здания или площадки — AOU-DC/6000.
Станция в центре обслуживаемой территории: посёлок, промплощадка, порт (AOU-DC/6000).
Для AOU-DC/6000: ретрансляторы и шлюзы, где абоненты находятся со всех сторон.

Технические характеристики

Параметр	Значение
Диапазон частот	0–6000 МГц (по модели — см. таблицу)
Коэффициент усиления	3–12 дБи (по модели)
Поляризация	по модели
Число портов	1/2 порта
КСВН	по модели — см. таблицу
Максимальная мощность на порт	до 100 Вт
Волновое сопротивление	50 Ом
Интермодуляция PIM3	≤−140 \| -150 \| -153

Исполнения

Артикул	Диапазон, МГц	Усиление, дБи	Портов	Поляризация	ДН Г / В	Мощность, Вт	Разъём	Габариты, мм	Масса	Температура	КСВН

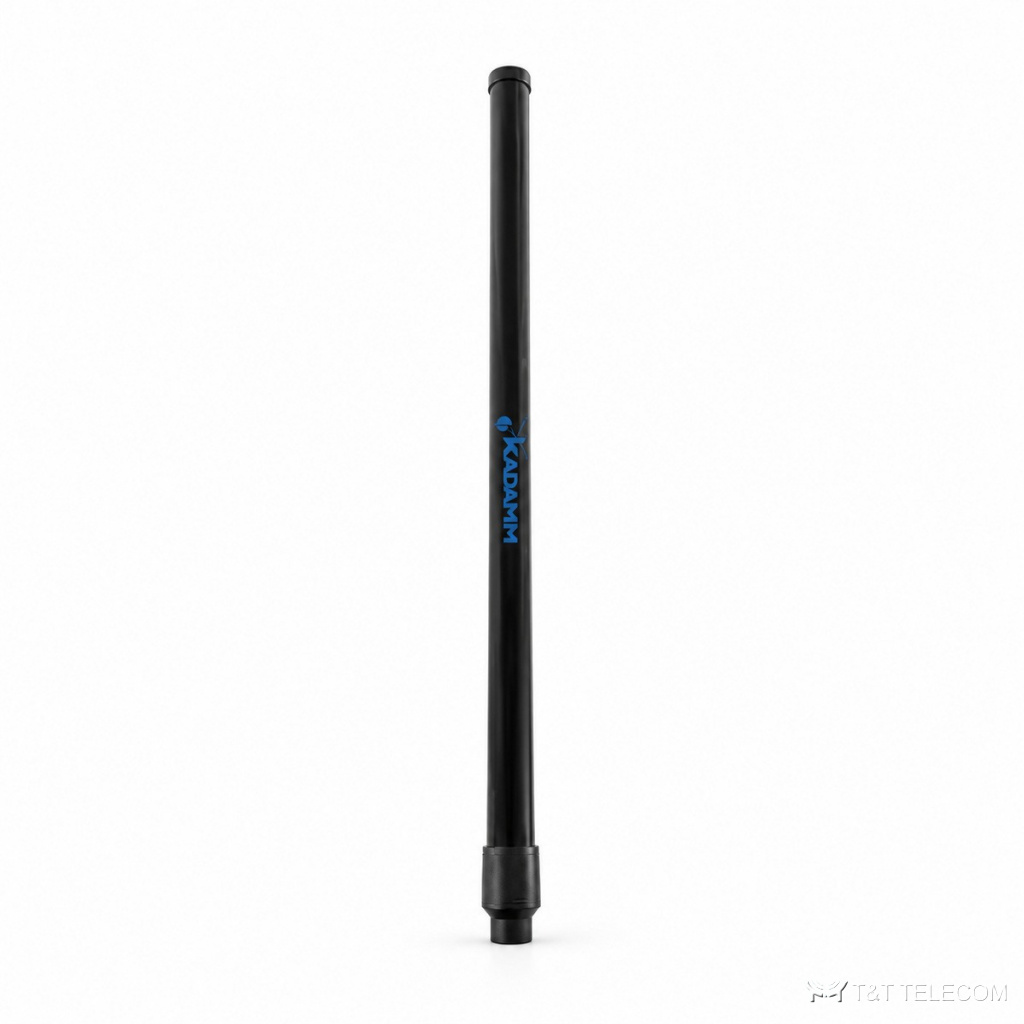

KADAMM AOU-0/6000-6	0–6000	-6/5	1	вертикальная	— / 360	100	N (вилка)	Ф32 × 400	0,8	—	≤2,0
KADAMM AOU-600/4000-8,5M	600–698 / 698–960 / 1710–2700 / 3300–4000	5,0 / 5,0 / 5,5 / 8,5 / 7,0	2	вертикальная + горизонтальная (H + V)	100° / 98° / 90° / 65° / 45° / 83° / 80° / 78° / 60° / 38°	50 Вт	2 × 4.3-10 (розетка)	уточняйте у менеджера	уточняйте у менеджера	—	≤2,5
KADAMM AOU-600/4000-9	600–698 / 698–960 / 1710–2700 / 3300–4000	5,0 / 5,0 / 6,5 / 9,0 / 7,0	1	вертикальная	95° / 100° / 85° / 65° / 50° / 95° / 90° / 82° / 60° / 45°	50 Вт	4.3-10 (розетка)	180×158×60	0,4	−40…+65 °C	≤2,3
KADAMM AOU-600/6000-3,5	600–1700 / 1700–3000 / 3000–6000	1,5 / 3 / 3,5	1	вертикальная	360 / 360 / 360 / 70 / 70 / 70	10	N (вилка)	Ø20×200	0,1	−40…+70 °C	≤3,5
KADAMM AOU-600/6000-8,5M	600–698 / 698–960 / 1710–2700 / 3300–4000 / 4000–6000	5,0 / 5,0 / 5,5 / 8,5 / 7,0 / 6,5	2	вертикальная + горизонтальная (H + V)	100° / 98° / 90° / 65° / 45° / 23° / 83° / 80° / 78° / 60° / 38° / 25°	50 Вт	2 × 4.3-10 (розетка)	уточняйте у менеджера	уточняйте у менеджера	—	≤2,5
KADAMM AOU-600/6000-9	600–698 / 698–960 / 1710–2700 / 3300–4000 / 4000–6000	5,0 / 5,0 / 6,5 / 9,0 / 7,0 / 8,5	1	вертикальная	95° / 100° / 85° / 65° / 50° / 14° / 95° / 90° / 82° / 60° / 45° / 16°	50 Вт	4.3-10 (розетка)	180×158×60	0,4	−40…+65 °C	≤2,3
KADAMM AOU-698/2700-8,5M	698–960 / 1710–2700	5,5 / 8,5	2	±45°	90° / 65° / 78° / 60°	50 Вт	2 × 4.3-10 (розетка)	уточняйте у менеджера	уточняйте у менеджера	—	≤2,0
KADAMM AOU-698/3800-12	698–960 / 1710–2700 / 3300–3800	10–12 дБи	1	вертикальная	360 / —	50	N или SMA или TNC	Ø440×65	0,45	−30…+80 °C	≤1,8
KADAMM AOU-600/6000-3	600–6000	3,0	1	вертикальная	уточняйте у менеджера	50	SMA (вилка)	Ø16 × 118	уточняйте у менеджера	—	—

Механика и условия эксплуатации

Параметр	Значение
Разъём	по модели — см. таблицу
Габариты	по модели — см. таблицу
Масса	по модели — см. таблицу
Крепление	уточняйте у менеджера
Рабочая температура	по модели — см. таблицу

На что смотреть при выборе

Рабочие частоты системы должны лежать внутри полосы AOU-DC/6000: 0–6000 МГц.
Коэффициент усиления AOU-DC/6000 — 3–12 дБи; больше усиление — уже луч.
Габариты и масса AOU-DC/6000: по модели — см. таблицу.
Суммарная мощность передатчиков на входе AOU-DC/6000 — не выше до 100 Вт, с запасом на пиковые значения.
Если на AOU-DC/6000 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −140 | -150 | -153 дБн), иначе выигрыш теряется.

Поставка и документы

Поставляем KADAMM AOU-DC/6000 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Что даёт интермодуляция не более −140 | -150 | -153 дБн?
Чем ниже это значение у AOU-DC/6000, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.

Какое усиление у AOU-DC/6000?
3–12 дБи.

Что нужно для подбора AOU-DC/6000?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AOU-DC/6000.

Какие частоты поддерживает AOU-DC/6000?
Рабочая полоса AOU-DC/6000 — 0–6000 МГц. Это УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
