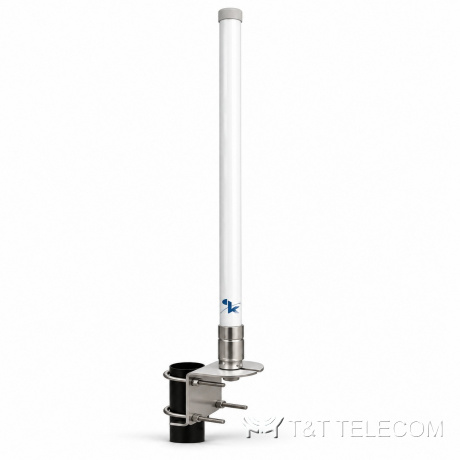

KADAMM AOU-698/2700 — всенаправленные стеклопластиковые антенны 4G 698–2700 МГц и 4G/5G 600–6000 МГц, 2,5–7,5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

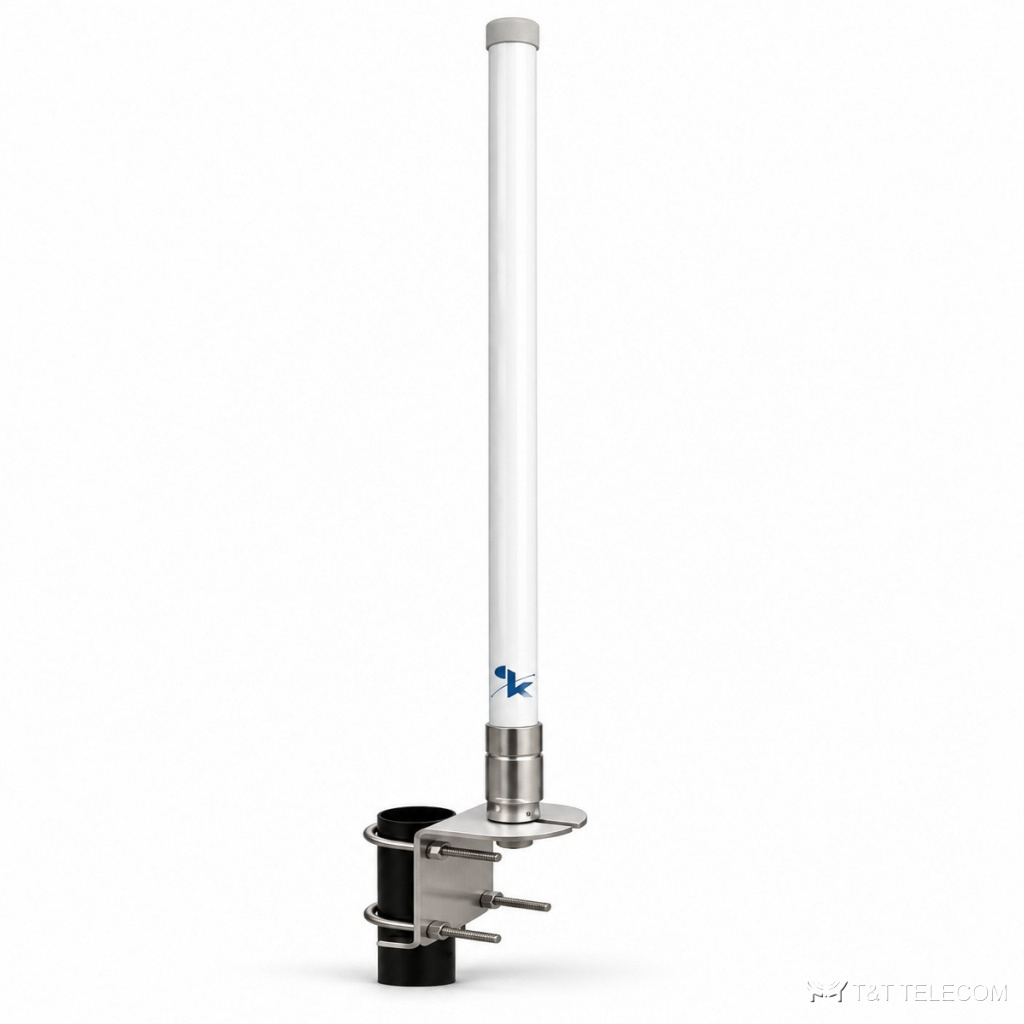

Модель KADAMM AOU-698/2700 — всенаправленные стеклопластиковые антенны. AOU-698/2700 излучает одинаково во всех направлениях в горизонтальной плоскости — для покрытия вокруг точки установки. Ключевые параметры AOU-698/2700: полоса 600–6000 МГц; усиление 2,5–7,5 дБи; разъёмы SMA, N.
Принцип работы и конструкция
Всенаправленная антенна AOU-698/2700 покрывает круг вокруг точки установки; энергия, которая у штыря ушла бы вверх, перераспределяется к горизонту. Рабочая полоса AOU-698/2700 — 600–6000 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление AOU-698/2700 — 2,5–7,5 дБи. Разъёмы AOU-698/2700: SMA, N.
Область применения
- Через AOU-698/2700 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Стационарные пункты связи и терминалы — AOU-698/2700.
- Для AOU-698/2700: станция в центре обслуживаемой территории: посёлок, промплощадка, порт.
- Ретрансляторы и шлюзы, где абоненты находятся со всех сторон — AOU-698/2700.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | уточняйте у менеджера |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина / габариты | Исполнение |
|---|---|---|---|---|---|
| KADAMM AOU-600/6000-7,5 | 600–6000 МГц | 7,5 дБи | SMA (вилка) | 850 мм | стеклопластик, на трубу, с кабелем |
| KADAMM AOU-698/2700-3 | 698–2700 МГц | 3 дБи | N (вилка) | 300 мм | стеклопластик |
| KADAMM AOU-698/2700-6,5 | 698–2700 МГц | 6,5 дБи | N (розетка) | 600 мм | стеклопластик, на трубу |
| KADAMM AOU-698/2700-6,5-2 | 698–2700 МГц | 6,5 дБи | N (вилка) | 600 мм | стеклопластик, на тройном магнитном основании |
| KADAMM AOU-690/2700-5 | 690–960 / 1710–2700 МГц | 2,5 / 5,0 дБи | N (вилка) | Ø18,5 × 260 мм | стеклопластик, КСВН ≤2,5, до 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | всенаправленная антенна |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина / габариты | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AOU-698/2700 — 600–6000 МГц.
- Коэффициент усиления AOU-698/2700 — 2,5–7,5 дБи; больше усиление — уже луч.
- Под разъёмы AOU-698/2700 (SMA, N) подбирают джамперы и переходы.
Поставка и документы
Поставляем KADAMM AOU-698/2700 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AOU-698/2700?
2,5–7,5 дБи.
Что нужно для подбора AOU-698/2700?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AOU-698/2700.
Какие частоты поддерживает AOU-698/2700?
Рабочая полоса AOU-698/2700 — 600–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
