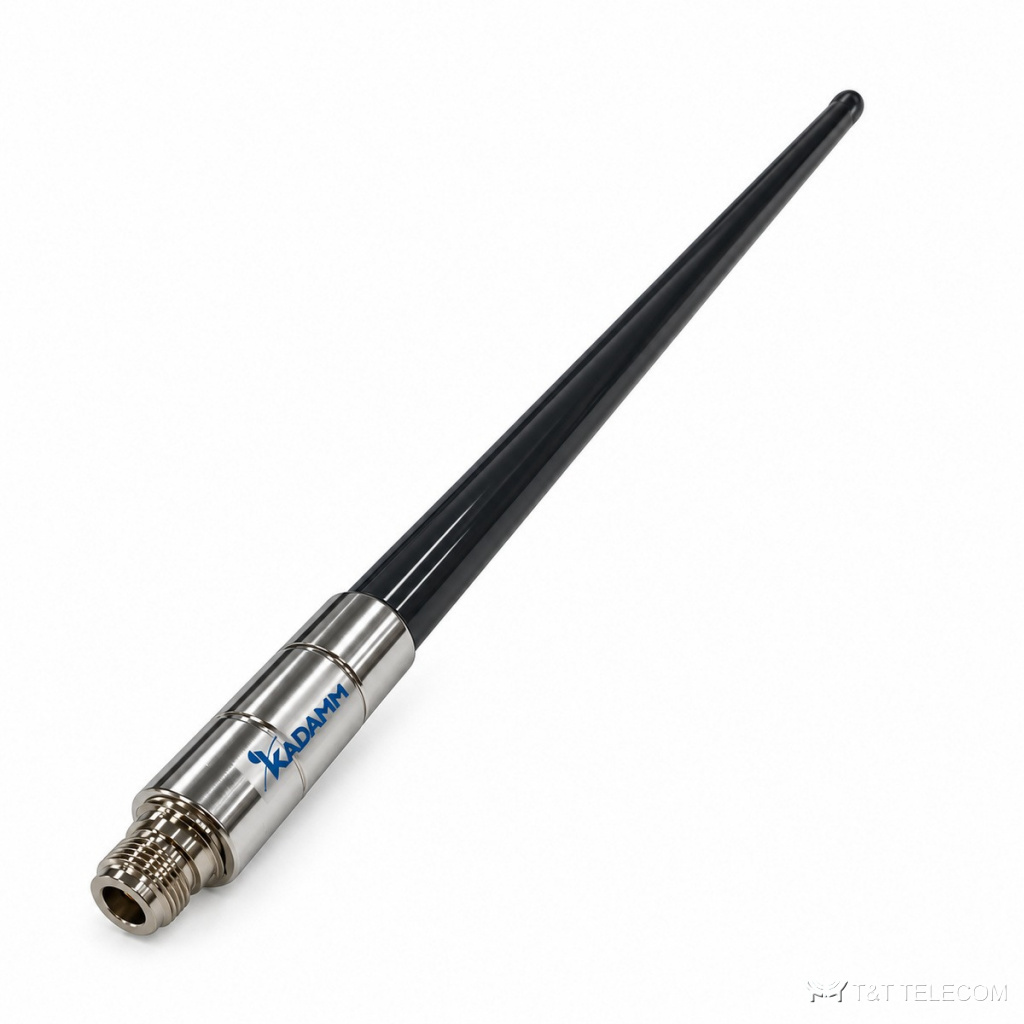

KADAMM AOU-1710/2500 — всенаправленные антенны 1710–2500 МГц: 11–12 дБи, 2 моделей

KADAMM AOU-1710/2500 — всенаправленные антенны 1710–2500 МГц: 11–12 дБи, 2 моделей
Всенаправленные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AOU-1710/2500 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AOU-1710/2500: всенаправленные антенны. Всенаправленная антенна AOU-1710/2500 подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Ключевые параметры AOU-1710/2500: полоса 1710–2500 МГц; усиление 11–12 дБи; поляризация вертикальная; мощность до 100 Вт.

Устройство и принцип работы

Всенаправленная антенна AOU-1710/2500 покрывает круг вокруг точки установки; энергия, которая у штыря ушла бы вверх, перераспределяется к горизонту. Рабочая полоса AOU-1710/2500 — 1710–2500 МГц (по модели — см. таблицу), в неё попадают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц. Длина волны на средней частоте AOU-1710/2500 около 14,3 см — от неё зависят размеры излучателей.

Усиление AOU-1710/2500 — 11–12 дБи (по модели). Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной AOU-1710/2500 и абонентами нет. Пассивная интермодуляция AOU-1710/2500 — -150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

КСВН AOU-1710/2500 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход AOU-1710/2500 — 100 Вт. Разъёмы AOU-1710/2500: по модели — см. таблицу. Конструкция AOU-1710/2500: габариты по модели — см. таблицу; масса по модели — см. таблицу; работает при −40…+65 °C.

Где применяют

  • Диапазоны AOU-1710/2500: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
  • Стационарные пункты связи и терминалы — AOU-1710/2500.
  • Для AOU-1710/2500: станция в центре обслуживаемой территории: посёлок, промплощадка, порт.
  • Ретрансляторы и шлюзы, где абоненты находятся со всех сторон (AOU-1710/2500).

Технические характеристики

ПараметрЗначение
Диапазон частот1710–2500 МГц (по модели — см. таблицу)
Коэффициент усиления11–12 дБи (по модели)
Поляризациявертикальная
Число портов1 порт
КСВН≤1,5
Максимальная мощность на порт100 Вт
Волновое сопротивление50 Ом
Интермодуляция PIM3-150 дБн

Исполнения

АртикулДиапазон, МГцУсиление, дБиПортовПоляризацияДН Г / ВМощность, ВтРазъёмГабариты, ммМасса
KADAMM AOU-1710/1880-111710–1880111вертикальная±1,5 / —100 ВтN или 4.3-10 или 7/16 DIN (розетка)Ø60* (1800±10)уточняйте у менеджера
KADAMM AOU-2300/2500-122300–2500121вертикальнаяуточняйте у менеджера100 ВтN (розетка)1100 мм0,95 кг

Механика и условия эксплуатации

ПараметрЗначение
Разъёмпо модели — см. таблицу
Габаритыпо модели — см. таблицу
Массапо модели — см. таблицу
Креплениеуточняйте у менеджера
Рабочая температура−40…+65 °C

На что смотреть при выборе

  • Сверьте частоты своей сети с полосой AOU-1710/2500 — 1710–2500 МГц.
  • Коэффициент усиления AOU-1710/2500 — 11–12 дБи; больше усиление — уже луч.
  • Габариты и масса AOU-1710/2500: по модели — см. таблицу.
  • Суммарная мощность передатчиков на входе AOU-1710/2500 — не выше 100 Вт, с запасом на пиковые значения.
  • Если на AOU-1710/2500 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (-150 дБн), иначе выигрыш теряется.

Поставка и документы

Поставляем KADAMM AOU-1710/2500 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Что даёт интермодуляция -150 дБн?
Чем ниже это значение у AOU-1710/2500, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.

Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у AOU-1710/2500 — не больше 4 %, остальное уходит в антенну.

Какое усиление у AOU-1710/2500?
11–12 дБи.

Что нужно для подбора AOU-1710/2500?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AOU-1710/2500.

Какие частоты поддерживает AOU-1710/2500?
Рабочая полоса AOU-1710/2500 — 1710–2500 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
