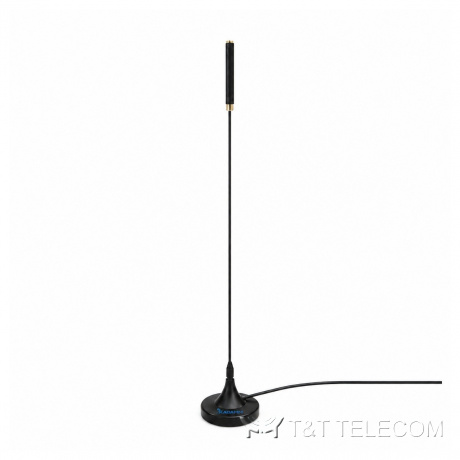

KADAMM AMS-DAB-18 — активная автомобильная антенна DAB на магнитном основании, 174–240 МГц, 18 дБ, SMB
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AMS-DAB-18 — активная автомобильная антенна DAB на магнитном основании,. AMS-DAB-18 — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Ключевые параметры AMS-DAB-18: полоса 174–240 МГц; усиление 18,0 ± 3,0 дБ.
Принцип работы и конструкция
AMS-DAB-18 сделана для транспорта: корпус и крепление держат вибрацию и встречный поток воздуха, кабель уходит в салон к радиостанции, модему или терминалу. Рабочая полоса AMS-DAB-18 — 174–240 МГц. Длина волны на средней частоте AMS-DAB-18 около 145 см — от неё зависят размеры излучателей.
КСВН AMS-DAB-18 — не более 2,0: обратно отражается не больше 11,1 % подводимой мощности. Разъёмы AMS-DAB-18: SMB. Конструкция AMS-DAB-18: габариты 210 мм, Ø1,6 мм.
Для каких задач
- Сети радиосвязи и сотовой связи — AMS-DAB-18.
- Для AMS-DAB-18: служебный и общественный транспорт, спецтехника.
- Мобильные пункты связи и диспетчеризации — AMS-DAB-18.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 174–240 МГц (DAB / DAB+, полоса III) |
| Усиление (с усилителем) | 18,0 ± 3,0 дБ |
| КСВН | не более 2,0 |
| Волновое сопротивление | 50 Ом |
| Питание | 5 В DC |
| Ток потребления | 10 ± 2 мА |
| Защита от электростатики | IEC 61000-4-2 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|

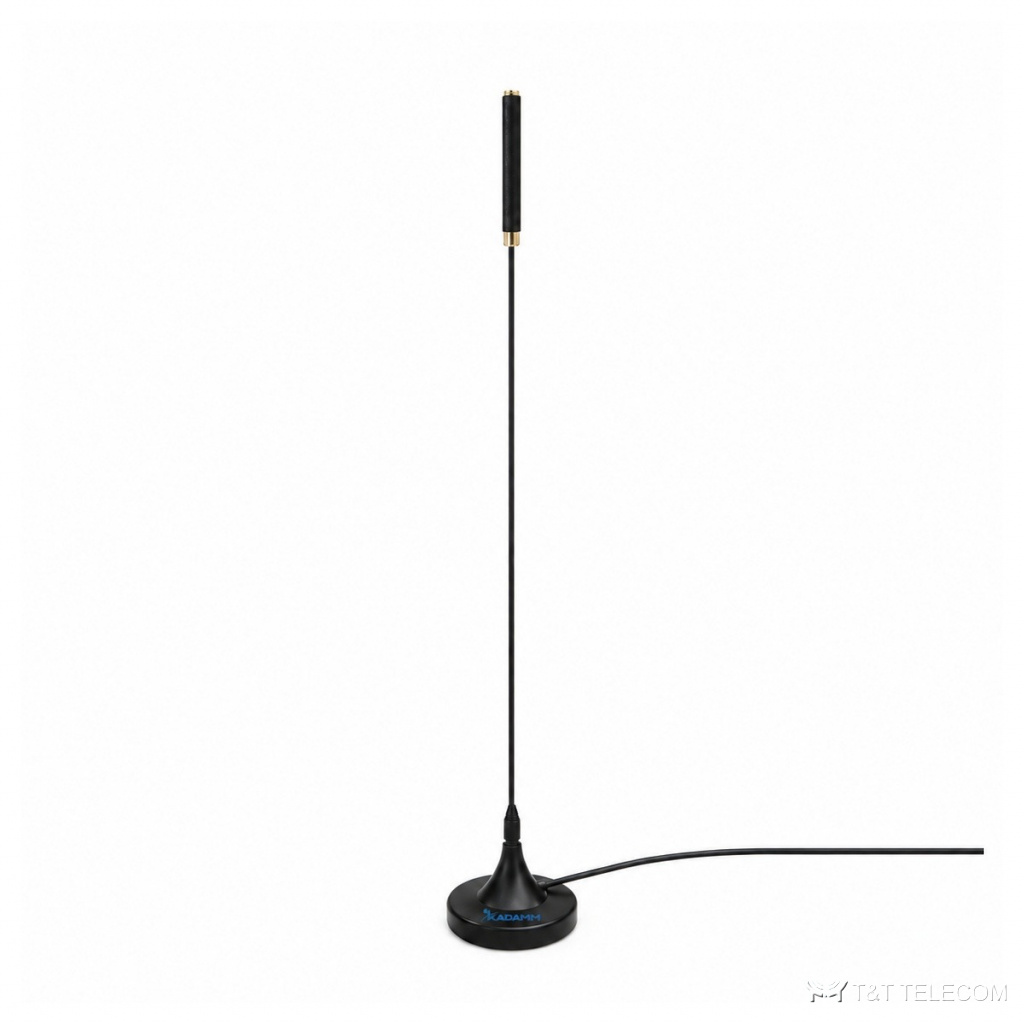

| Тип | штыревая антенна на магнитном основании, усилитель в разрыве кабеля |
| Длина штыря | 210 мм, Ø1,6 мм |
| Разъём | SMB, вилка угловая 90° |
| Кабель | длина — уточняйте у менеджера |
Как подобрать
- Сверьте частоты своей сети с полосой AMS-DAB-18 — 174–240 МГц.
- Коэффициент усиления AMS-DAB-18 — 18,0 ± 3,0 дБ; больше усиление — уже луч.
- Разъём SMB должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Подберём KADAMM AMS-DAB-18 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AMS-DAB-18?
18,0 ± 3,0 дБ.
Что нужно для подбора AMS-DAB-18?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AMS-DAB-18.
Какие частоты поддерживает AMS-DAB-18?
Рабочая полоса AMS-DAB-18 — 174–240 МГц.
Что означает КСВН не более 2,0?
Доля отражённой мощности при таком КСВН у AMS-DAB-18 — не больше 11,1 %, остальное уходит в антенну.
