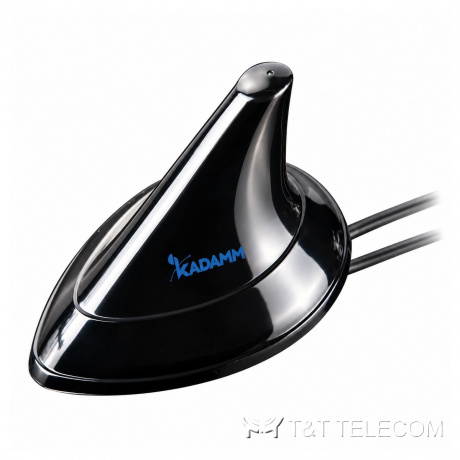

KADAMM AMF-FM-A — активные автомобильные антенны AM/FM с усилителем, питание от бортовой сети 12 В
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AMF-FM-A — активные автомобильные антенны AM/FM с усилителем, питание от бортовой сети. Назначение и состав AMF-FM-A описаны ниже; исполнение подбираем под задачу объекта. Ключевые параметры AMF-FM-A: полоса 76–108 МГц; усиление FM 6–20 дБ; поляризация amf-fm-a, amf-fm-a3 — линейная; остальные исполнения — уточняйте у менеджера; разъёмы SMA, FAKRA, автомобильный радиоразъём и др..
Принцип работы и конструкция
AMF-FM-A сделана для транспорта: корпус и крепление держат вибрацию и встречный поток воздуха, кабель уходит в салон к радиостанции, модему или терминалу. Рабочая полоса AMF-FM-A — AM 150–1710 кГц, FM 76–108 МГц. Длина волны на средней частоте AMF-FM-A около 326 см — от неё зависят размеры излучателей.
Разъёмы AMF-FM-A: SMA, FAKRA, автомобильный радиоразъём и др.. Конструкция AMF-FM-A: крепление: винт.
Область применения
- Объекты, где нужно это оборудование в тракте — AMF-FM-A.
- Служебный и общественный транспорт, спецтехника — AMF-FM-A.
- Для AMF-FM-A: мобильные пункты связи и диспетчеризации.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | AMF-FM-A, AMF-FM-A3 — менее 2,5; AMF-FM-A2 — ≤ 2,5; AMF-FM-A4 — менее 2 |
| Поляризация | AMF-FM-A, AMF-FM-A3 — линейная; остальные исполнения — уточняйте у менеджера |
| Волновое сопротивление | AMF-FM-A, AMF-FM-A3 — 50 Ом; AMF-FM-A2 — 75 ± 5 Ом; AMF-FM-A4 — 75–150 Ом |
| Напряжение питания | AMF-FM-A, AMF-FM-A2, AMF-FM-A3 — 9–16 В DC; AMF-FM-A4 — 12 В |
| Номинальное напряжение | AMF-FM-A2 — 12 В DC; остальные исполнения — уточняйте у менеджера |
| Потребляемый ток | AMF-FM-A2, AMF-FM-A4 — до 60 мА; остальные исполнения — уточняйте у менеджера |
Исполнения
| Артикул | Частоты | Усиление | Питание, ток | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|
| KADAMM AMF-FM-A | 520–1629 кГц / 76–108 МГц | FM — 20 ± 3 дБ; AM — 12 ± 3 дБ | 9–16 В DC | RG174; длина — уточняйте у менеджера; автомобильный радиоразъём (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM AMF-FM-A2 | 535–1710 кГц / 87,5–108 МГц | AM — 1 ± 3 дБ; FM — 8 ± 3 дБ | 9–16 В DC (номинальное 12 В DC), до 60 мА | RG174; длина — уточняйте у менеджера; SMA | крепление — уточняйте у менеджера; IP67 |
| KADAMM AMF-FM-A3 | 520–1629 кГц / 76–108 МГц | FM — 16 ± 3 дБ; AM — 5 ± 3 дБ | 9–16 В DC | RG174; длина — уточняйте у менеджера; FAKRA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM AMF-FM-A4 | AM — 150–1705 кГц, FM — 88–108 МГц | AM — 4 дБ, FM — 6 дБ (с кабелем) | 12 В, до 60 мА | RG174, не более 1 м; DIN (по заказу — RAKU 2 или MIO, исполнение — уточняйте у менеджера) | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | автомобильная антенна |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | AMF-FM-A, AMF-FM-A3 — винт; остальные исполнения — уточняйте у менеджера |
| Степень защиты | по исполнению (см. таблицу «Исполнения») |
| Материал | AMF-FM-A2 — ABS; остальные исполнения — уточняйте у менеджера |
| Основание | AMF-FM-A2 — алюминий; остальные исполнения — уточняйте у менеджера |
| Рабочая температура | AMF-FM-A, AMF-FM-A2, AMF-FM-A3 — −40…+85 °C; AMF-FM-A4 — −40…+80 °C |
| Температура хранения | AMF-FM-A2 — −40…+90 °C; остальные исполнения — уточняйте у менеджера |
| Относительная влажность | AMF-FM-A, AMF-FM-A3 — до 95 %; AMF-FM-A2 — характеристики сохраняются после 96 ч при +60 ± 5 °C и 90–95 %; AMF-FM-A4 — уточняйте у менеджера |
| Виброустойчивость | AMF-FM-A, AMF-FM-A3 — 10–1000 Гц, 28,7 м/с²; остальные исполнения — уточняйте у менеджера |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AMF-FM-A: 76–108 МГц.
- Коэффициент усиления AMF-FM-A — FM 6–20 дБ; больше усиление — уже луч.
- Разъёмы AMF-FM-A — SMA, FAKRA, автомобильный радиоразъём и др.; кабельные сборки готовят под них заранее.
- Монтаж AMF-FM-A: винт.
- Разъём SMA, FAKRA, автомобильный радиоразъём и др. должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Подберём KADAMM AMF-FM-A под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AMF-FM-A?
FM 6–20 дБ.
Как крепится AMF-FM-A?
Винт.
Что нужно для подбора AMF-FM-A?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AMF-FM-A.
