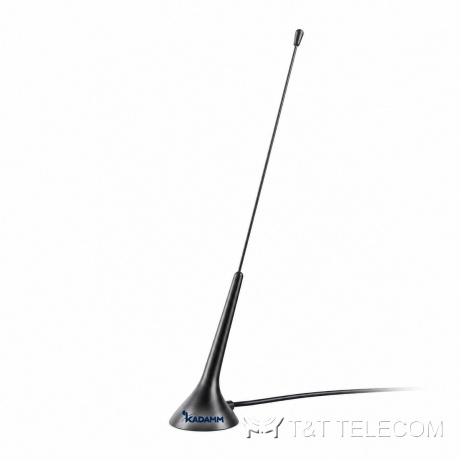

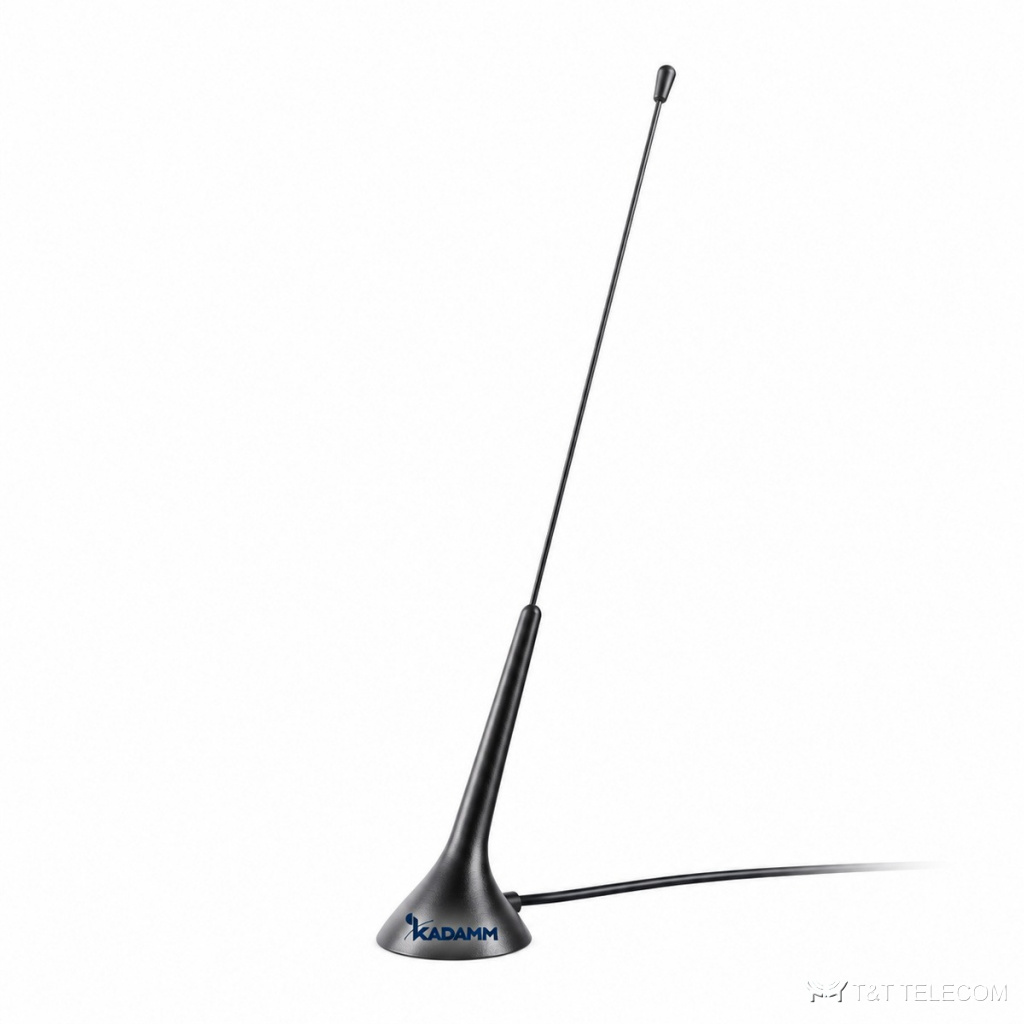

KADAMM AMF-DAB: автомобильные антенны цифрового радио DAB на клей и на магните, усиление до. Назначение и состав AMF-DAB описаны ниже; исполнение подбираем под задачу объекта. Коротко о AMF-DAB: полоса 174–240 МГц и 470–958 МГц и 1452–1492 МГц; усиление 0–20 дБ; поляризация линейная; разъёмы SMA, MCX, SMB, FAKRA.
Принцип работы и конструкция
AMF-DAB сделана для транспорта: корпус и крепление держат вибрацию и встречный поток воздуха, кабель уходит в салон к радиостанции, модему или терминалу. Рабочая полоса AMF-DAB — 174–240 / 470–958 / 1452–1492 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
КСВН AMF-DAB — менее 2: обратно отражается не больше 11,1 % подводимой мощности. Разъёмы AMF-DAB: SMA, MCX, SMB, FAKRA. Конструкция AMF-DAB: крепление: магнит, клей; работает при −40…+85 °C.
Где применяют
- Полоса AMF-DAB охватывает LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Сети радиосвязи и сотовой связи — AMF-DAB.
- Для AMF-DAB: служебный и общественный транспорт, спецтехника.
- Мобильные пункты связи и диспетчеризации (AMF-DAB).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | менее 2 |
| Поляризация | линейная |
| Диапазоны вещания | AMF-DAB-0M, AMF-DAB-10, AMF-DAB-15 — DAB (диапазон III) и L-диапазон; AMF-DAB-20 — DAB (диапазон III) и ДМВ, каналы 13–68 |
| Волновое сопротивление | 50 Ом |
| Коэффициент шума усилителя | AMF-DAB-20 — менее 3,0 дБ; остальные исполнения — уточняйте у менеджера |
| Напряжение питания | AMF-DAB-0M — уточняйте у менеджера; AMF-DAB-10 — 12 В DC; AMF-DAB-15 — +12 В DC; AMF-DAB-20 — 5–8 В DC |
| Потребляемый ток | AMF-DAB-0M — уточняйте у менеджера; AMF-DAB-10 — до 40 мА; AMF-DAB-15 — 25–35 мА; AMF-DAB-20 — 14–28 мА |
Исполнения
| Артикул | Частоты | Усиление | Питание, ток | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|
| KADAMM AMF-DAB-0M | 174–237 / 1452–1492 МГц | 0 дБи | — | RG174; длина — уточняйте у менеджера; SMB (другие — по заказу) | магнит |
| KADAMM AMF-DAB-10 | 174–237 / 1452–1492 МГц | DAB, диапазон III — 10 ± 2 дБ; L-диапазон — 2 дБи | 12 В DC, до 40 мА | RG174; длина — уточняйте у менеджера; MCX, SMA или FAKRA (другие — по заказу) | клей |
| KADAMM AMF-DAB-15 | 174–240 / 1452–1492 МГц | DAB, диапазон III — 15 ± 2 дБи; L-диапазон — 2 дБи | +12 В DC, 25–35 мА | RG174; длина — уточняйте у менеджера; SMB, розетка угловая (другие — по заказу) | клей |
| KADAMM AMF-DAB-20 | 174–237 / 470–958 МГц | 20 ± 2 дБ | 5–8 В DC, 14–28 мА | RG174; длина — уточняйте у менеджера; MCX, SMA или FAKRA (другие — по заказу) | клей |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | автомобильная антенна |
| Размеры | AMF-DAB-0M — уточняйте у менеджера; AMF-DAB-10, AMF-DAB-15 — 75,2 × 35,2 × 1,2 мм; AMF-DAB-20 — 100 × 12,5 × 0,8 мм |
| Кабель | RG174; длина — уточняйте у менеджера |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | по исполнению (см. таблицу «Исполнения») |
| Печатная плата | FR4; AMF-DAB-0M — уточняйте у менеджера |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | AMF-DAB-0M — до 95 %; AMF-DAB-10, AMF-DAB-15, AMF-DAB-20 — до 75 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AMF-DAB: 174–240 МГц и 470–958 МГц и 1452–1492 МГц.
- Усиление AMF-DAB — 0–20 дБ: от него зависит дальность и уровень сигнала у абонента.
- Разъёмы AMF-DAB — SMA, MCX, SMB, FAKRA; кабельные сборки готовят под них заранее.
- Монтаж AMF-DAB: магнит, клей.
- Габариты и масса AMF-DAB: AMF-DAB-0M — уточняйте у менеджера; AMF-DAB-10, AMF-DAB-15 — 75,2 × 35,2 × 1,2 мм; AMF-DAB-20 — 100 × 12,5 × 0,8 мм.
- Разъём SMA, MCX, SMB, FAKRA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
KADAMM AMF-DAB поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора AMF-DAB?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AMF-DAB.
Какие частоты поддерживает AMF-DAB?
Рабочая полоса AMF-DAB — 174–240 МГц и 470–958 МГц и 1452–1492 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
Какой разъём у AMF-DAB?
SMA, MCX, SMB, FAKRA. Другие исполнения — уточняйте при заказе.
Как крепится AMF-DAB?
Магнит, клей.
Что означает КСВН менее 2?
Доля отражённой мощности при таком КСВН у AMF-DAB — не больше 11,1 %, остальное уходит в антенну.
