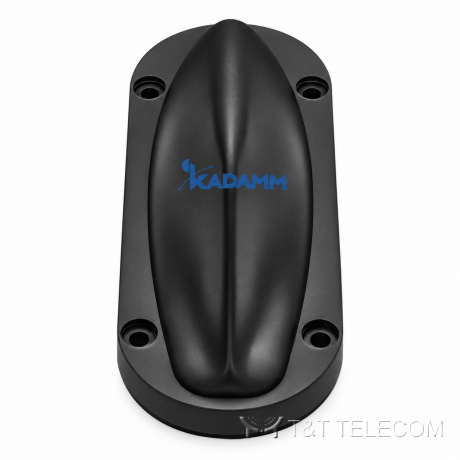

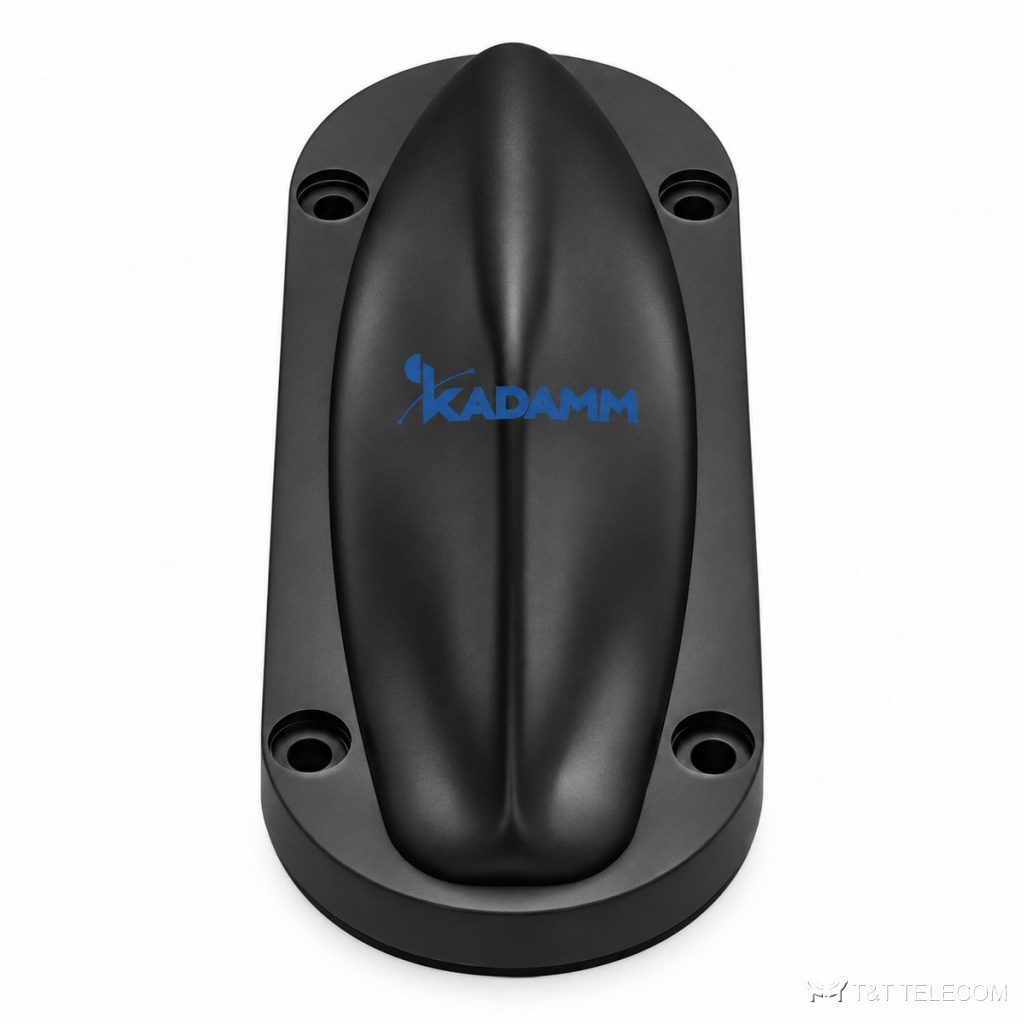

KADAMM AM-694/6425-8,5 — мобильная антенна 694–790 / 790–960 / 1350–1710 / 1710–2700 / 2700–3300 / 3300–4900 / 4900–6425 МГц, 8,5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AM-694/6425-8,5: мобильная антенна. AM-694/6425-8,5 — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Ключевые параметры AM-694/6425-8,5: полоса 694–960 МГц и 1350–6425 МГц; усиление 8,5 дБи; поляризация вертикальная; мощность до 350 Вт.
Принцип работы и конструкция
AM-694/6425-8,5 сделана для транспорта: корпус и крепление держат вибрацию и встречный поток воздуха, кабель уходит в салон к радиостанции, модему или терминалу. Рабочая полоса AM-694/6425-8,5 — 694–790 / 790–960 / 1350–1710 / 1710–2700 / 2700–3300 / 3300–4900 / 4900–6425 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление AM-694/6425-8,5 — 5 / 5 / 6 / 6 / 8,5 / 8 / 8 дБи. Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной AM-694/6425-8,5 и абонентами нет. КСВН AM-694/6425-8,5 — 2 / 1,5 / 2 / 1,5 / 1,5 / 1,7 / 1,5: обратно отражается не больше 11,1 % подводимой мощности. Допустимая мощность на вход AM-694/6425-8,5 — 350 Вт. Разъёмы AM-694/6425-8,5: N.
Конструкция AM-694/6425-8,5: габариты 90 × 100 × 260; масса не более 1,5; защита IP68; работает при −40…+85 °C.
Для каких задач
- Диапазоны AM-694/6425-8,5: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Сети радиосвязи и сотовой связи — AM-694/6425-8,5.
- Служебный и общественный транспорт, спецтехника (AM-694/6425-8,5).
- Мобильные пункты связи и диспетчеризации (AM-694/6425-8,5).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 694–790 / 790–960 / 1350–1710 / 1710–2700 / 2700–3300 / 3300–4900 / 4900–6425 МГц |
| Коэффициент усиления | 5 / 5 / 6 / 6 / 8,5 / 8 / 8 дБи |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | 2 / 1,5 / 2 / 1,5 / 1,5 / 1,7 / 1,5 |
| Максимальная мощность на порт | 350 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM AM-694/6425-8,5 | 694–790 / 790–960 / 1350–1710 / 1710–2700 / 2700–3300 / 3300–4900 / 4900–6425 | 5 / 5 / 6 / 6 / 8,5 / 8 / 8 | 1 | вертикальная | уточняйте у менеджера | 350 | N (розетка) | 90 × 100 × 260 | ≤1,5 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | N (розетка) |
| Габариты | 90 × 100 × 260 |
| Масса | ≤1,5 |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+85 °C |
| Степень защиты | IP68 |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AM-694/6425-8,5 — 694–960 МГц и 1350–6425 МГц.
- Усиление AM-694/6425-8,5 — 8,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса AM-694/6425-8,5: ≤1,5.
- Разъём N должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Поставляем KADAMM AM-694/6425-8,5 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что означает КСВН 2 / 1,5 / 2 / 1,5 / 1,5 / 1,7 / 1,5?
Доля отражённой мощности при таком КСВН у AM-694/6425-8,5 — не больше 11,1 %, остальное уходит в антенну.
Какие частоты поддерживает AM-694/6425-8,5?
Рабочая полоса AM-694/6425-8,5 — 694–960 МГц и 1350–6425 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какое усиление у AM-694/6425-8,5?
8,5 дБи.
Что нужно для подбора AM-694/6425-8,5?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AM-694/6425-8,5.
