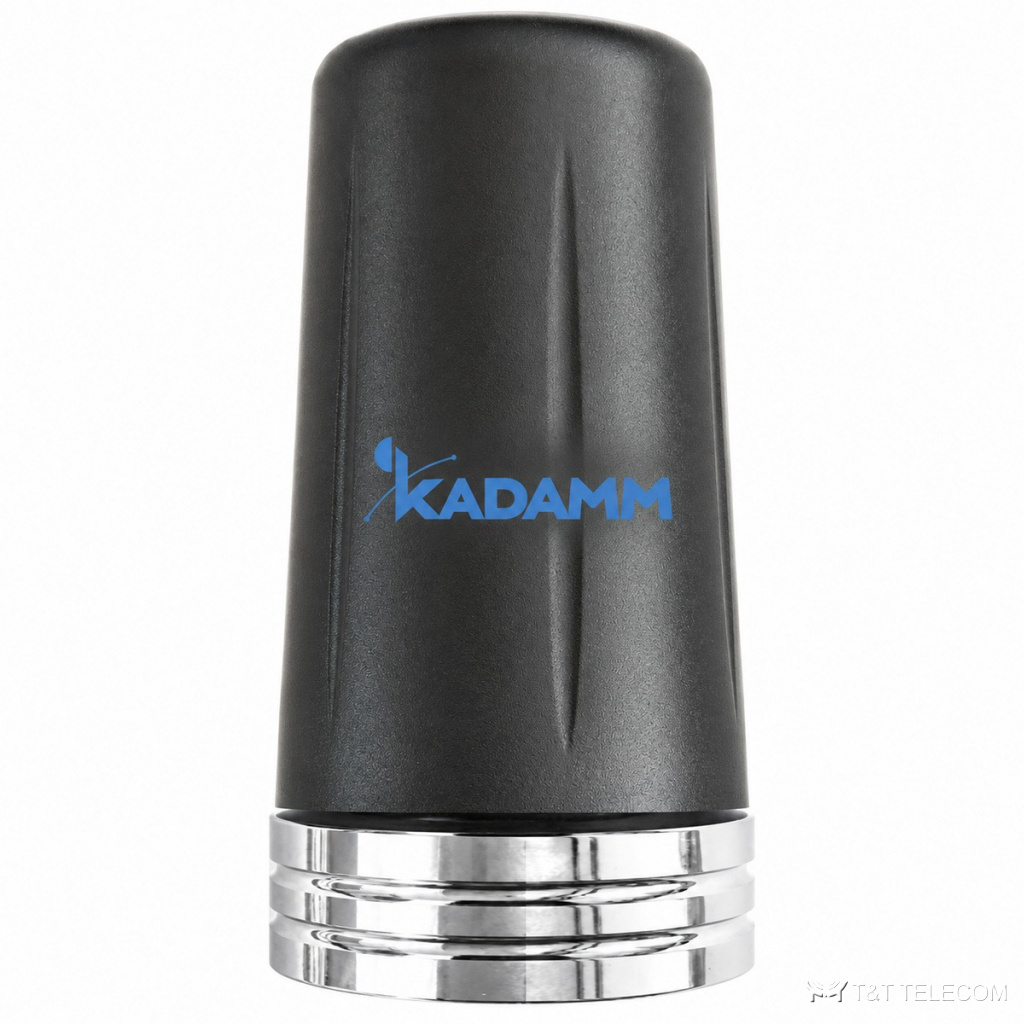

KADAMM AM-69005M — автомобильная антенна 4G 698–3800 МГц, 5 дБи, на магните
Антенны для транспорта
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AM-69005M — автомобильная антенна сотовой связи. Автомобильная антенна AM-69005M — для мобильной связи в движении: крепление на кузов или магнит. Коротко о AM-69005M: полоса 698–960 МГц и 1710–3800 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 2×NMO; мощность до 50 Вт.
Область применения
- Через AM-69005M работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Спецтехника и подвижные пункты связи — AM-69005M.
Технические характеристики
Система 698–960 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 3 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75 ± 5° |
Система 1710–3800 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75 ± 5° |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤3 (698–960 МГц), ≤2,5 (1710–3800 МГц) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка NMO |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø48,5 × мм |
| Масса антенны | 0,16 кг |
| Максимальная скорость ветра | 50 м/с |
| Материал радома | ABS-пластик |
| Крепление | на магнитном основании, под основание NMO 3/8 дюйма |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AM-69005M: 698–960 МГц и 1710–3800 МГц.
- Коэффициент усиления AM-69005M — 5 дБи; больше усиление — уже луч.
- Ширина луча AM-69005M: в горизонтальной плоскости 360°, в вертикальной 75 ± 5°.
- Под разъёмы AM-69005M (2×NMO) подбирают джамперы и переходы.
- Монтаж AM-69005M: на магнитном основании, под основание NMO 3/8 дюйма.
- Габариты и масса AM-69005M: Ø48,5 × мм, 0,16 кг.
Поставка и документы
KADAMM AM-69005M поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у AM-69005M?
2×NMO. Другие исполнения — уточняйте при заказе.
Какое усиление у AM-69005M?
5 дБи. Ширина луча — 360°.
Как крепится AM-69005M?
Н.а магнитном основании, под основание NMO 3/8 дюйма
