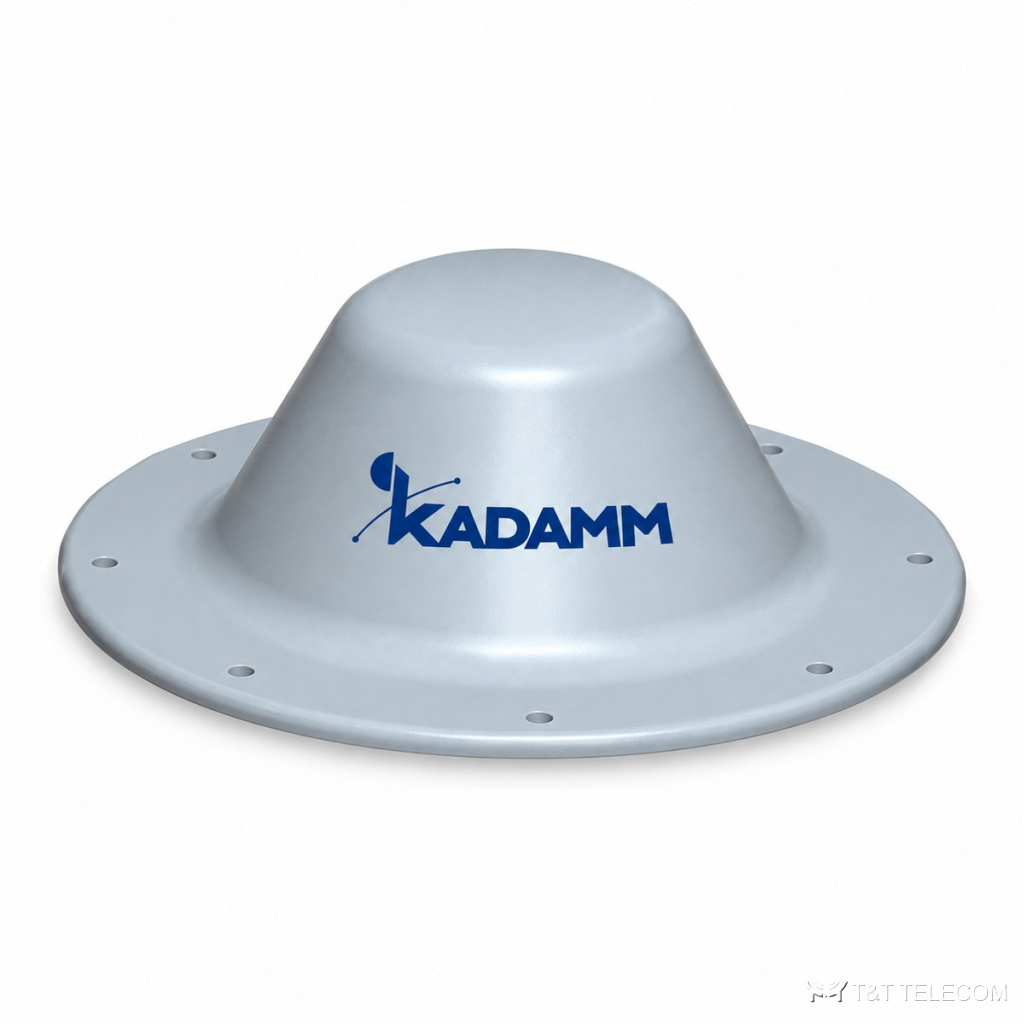

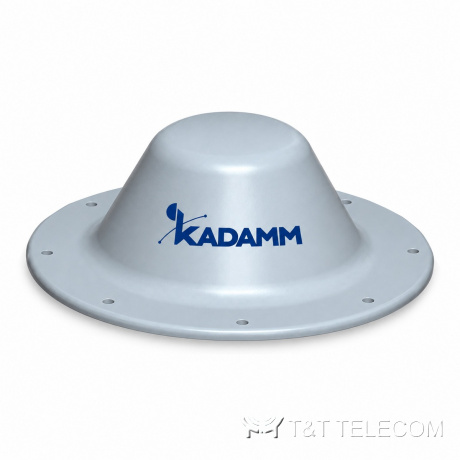

KADAMM AM-69004B — автомобильная антенна 4G 698–2700 МГц, 4 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AM-69004B — автомобильная антенна сотовой связи. AM-69004B ставится на автомобиль или другую подвижную технику и подключается к радиостанции или терминалу. Коротко о AM-69004B: полоса 698–960 МГц и 1710–2700 МГц; усиление 4 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 2×N; мощность до 50 Вт.
Область применения
- Через AM-69004B работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Спецтехника и подвижные пункты связи — AM-69004B.
Технические характеристики
Система 698–960 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 2,5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 698° |
Система 1710–2700 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 4 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 698° |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø252 × 85 ± 3 мм |
| Масса антенны | 0,88 кг |
| Максимальная скорость ветра | 60 м/с |
| Цвет радома | Серый |
Как подобрать
- Сверьте частоты своей сети с полосой AM-69004B — 698–960 МГц и 1710–2700 МГц.
- Усиление AM-69004B — 4 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AM-69004B: в горизонтальной плоскости 360°, в вертикальной 698°.
- Под разъёмы AM-69004B (2×N) подбирают джамперы и переходы.
- Габариты и масса AM-69004B: Ø252 × 85 ± 3 мм, 0,88 кг.
Поставка и документы
KADAMM AM-69004B поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у AM-69004B?
2×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AM-69004B?
4 дБи. Ширина луча — 360°.
Что нужно для подбора AM-69004B?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AM-69004B.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM AM-69004B — техническое описание 477.23 КБ
