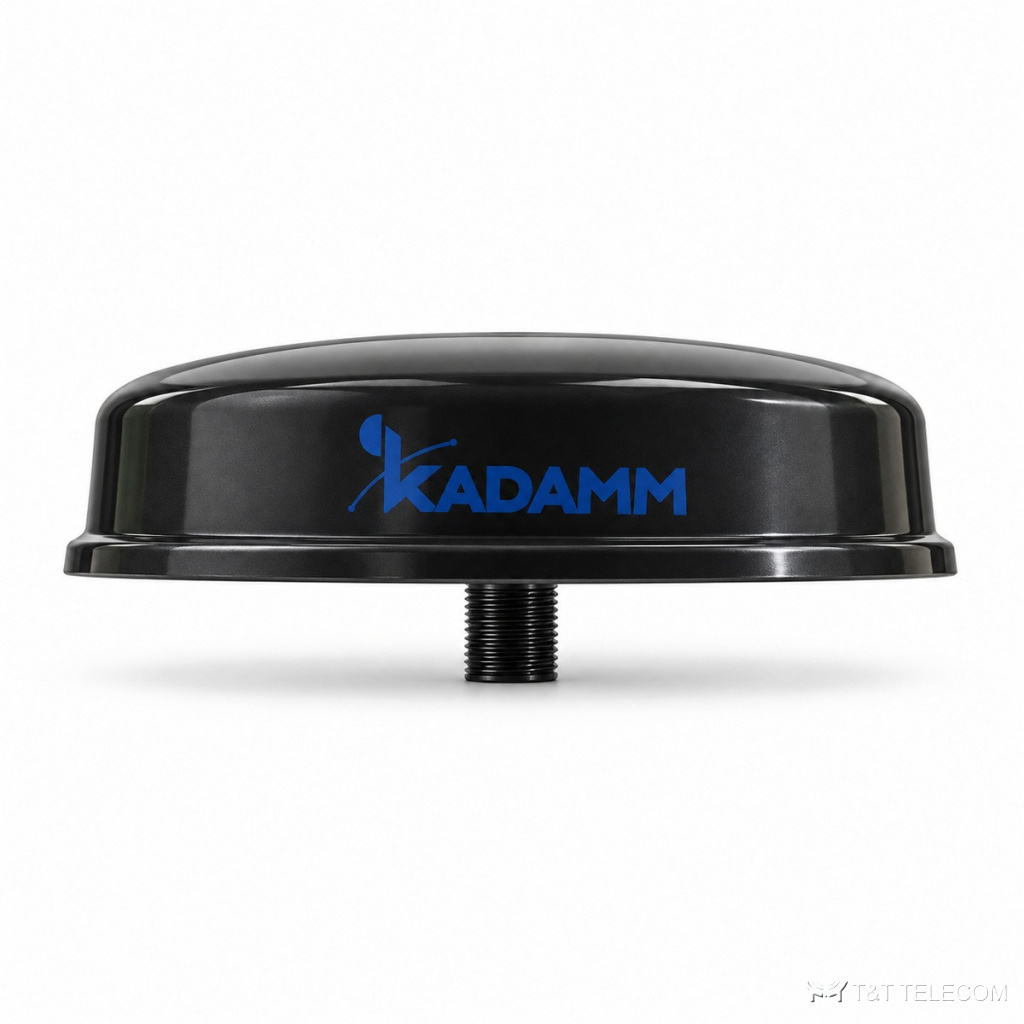

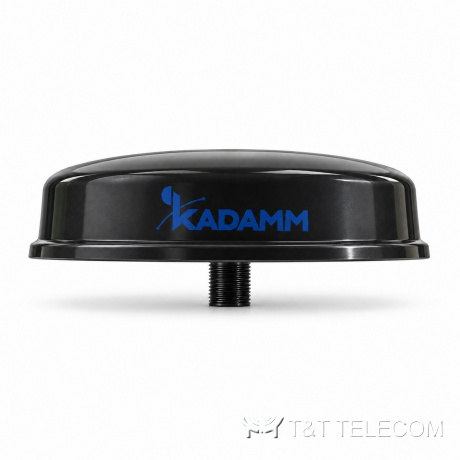

KADAMM AM-61006 — автомобильная антенна 4G 617–7125 МГц, 6 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AM-61006 — автомобильная антенна сотовой связи. AM-61006 ставится на автомобиль или другую подвижную технику и подключается к радиостанции или терминалу. Коротко о AM-61006: полоса 617–698 МГц и 698–960 МГц и 1710–2690 МГц и 3300–4200 МГц; усиление 6 дБи; ширина луча 360°; разъёмы 1×SMA; мощность до 20 Вт.
Для каких задач
- Диапазоны AM-61006: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Спецтехника и подвижные пункты связи — AM-61006.
Технические характеристики
| Параметр | 617–698 МГц | 698–960 МГц | 1710–2690 МГц | 3300–4200 МГц | 4900–7125 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 617–960 / 1710–2690 / 3300–4200 / 4900–7125 МГц | ||||
| Коэффициент усиления, дБи | 2,5 | 4 | 6 | 6 | 4,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||||
| КСВН | ≤2,2 (617–698 МГц), ≤2,0 (698–960 МГц), ≤2,0 (1710–2690 МГц), ≤1,8 (3300–4200 МГц), ≤2,0 (4900–7125 МГц) | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 20 Вт | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка SMA |
| Цвет радома | Чёрный |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AM-61006: 617–698 МГц и 698–960 МГц и 1710–2690 МГц и 3300–4200 МГц.
- Коэффициент усиления AM-61006 — 6 дБи; больше усиление — уже луч.
- Ширина луча AM-61006: в горизонтальной плоскости 360°.
- Под разъёмы AM-61006 (1×SMA) подбирают джамперы и переходы.
Поставка и документы
Подберём KADAMM AM-61006 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора AM-61006?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AM-61006.
Какие частоты поддерживает AM-61006?
Рабочая полоса AM-61006 — 617–698 МГц и 698–960 МГц и 1710–2690 МГц и 3300–4200 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у AM-61006?
1×SMA. Другие исполнения — уточняйте при заказе.
