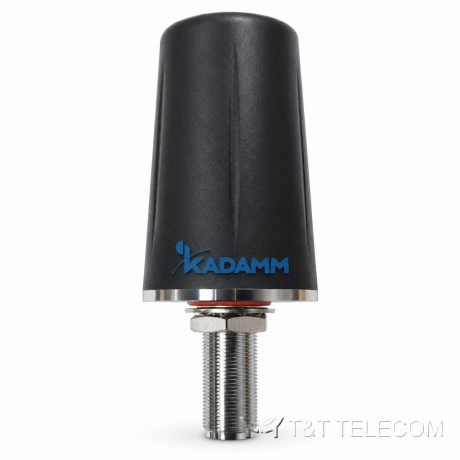

KADAMM AM-61003 — автомобильная антенна 4G 617–7200 МГц, 3–7 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

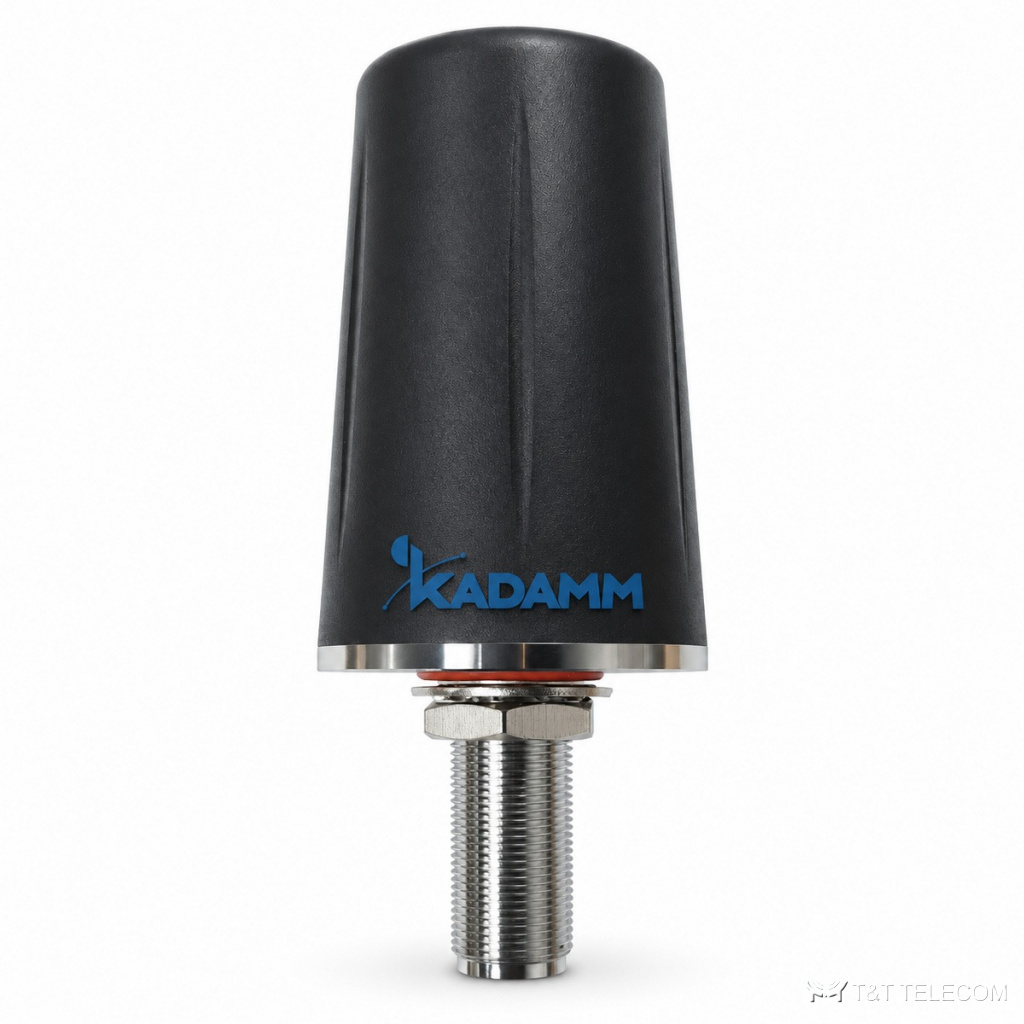

KADAMM AM-61003: автомобильная антенна сотовой связи. AM-61003 ставится на автомобиль или другую подвижную технику и подключается к радиостанции или терминалу. Коротко о AM-61003: полоса 617–960 МГц и 1695–2700 МГц и 3300–7200 МГц; усиление 3–7 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 3×N; мощность до 50 Вт.
Для каких задач
- Полоса AM-61003 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Спецтехника и подвижные пункты связи — AM-61003.
Технические характеристики
Система 617–960 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° |
Система 1695–2700 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° |
Система 3300–7200 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤3,0 (617–960 МГц), ≤2,5 (1695–2700 и 3300–7200 МГц) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø48,5 × 85 мм |
| Масса антенны | 0,25 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AM-61003 — 617–960 МГц и 1695–2700 МГц и 3300–7200 МГц.
- Усиление AM-61003 — 3–7 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AM-61003: в горизонтальной плоскости 360°, в вертикальной 75°.
- Разъёмы AM-61003 — 3×N; кабельные сборки готовят под них заранее.
- Габариты и масса AM-61003: Ø48,5 × 85 мм, 0,25 кг.
Поставка и документы
Поставляем KADAMM AM-61003 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AM-61003?
3–7 дБи. Ширина луча — 360°.
Что нужно для подбора AM-61003?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AM-61003.
Какие частоты поддерживает AM-61003?
Рабочая полоса AM-61003 — 617–960 МГц и 1695–2700 МГц и 3300–7200 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
