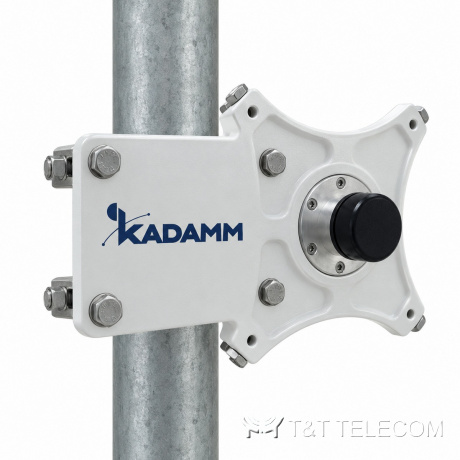

Адаптеры ODU для радиорелейных антенн KADAMM ODU-A — переход ODU – гибкий волновод
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

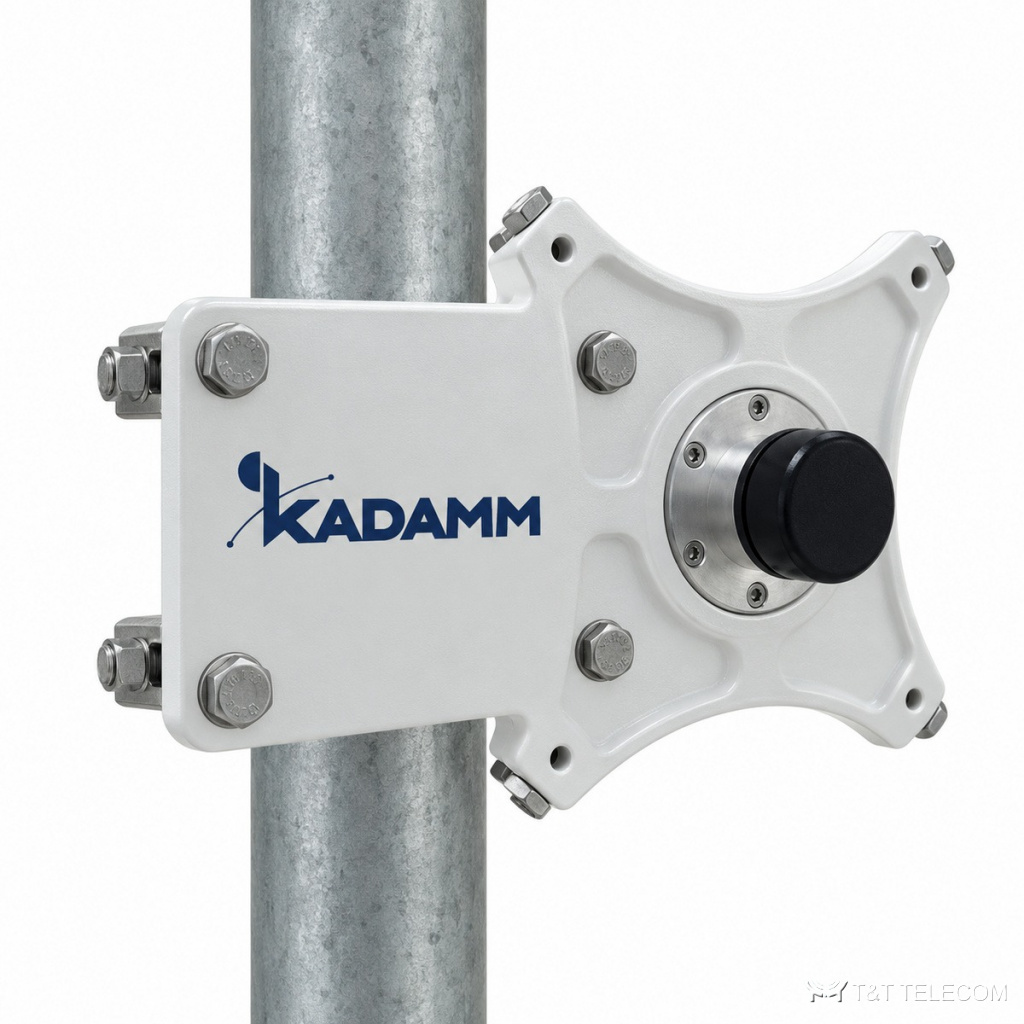

KADAMM ODU-A — адаптер для подключения наружного блока (ODU) радиорелейной станции к антенне через гибкий волновод. Исполнение ODU-A11 рассчитано на 10,7–11,7 ГГц: круглый интерфейс ODU диаметром 18,8 мм с одной стороны и UBR120 с другой. Потери до 0,2 дБ, КСВН до 1,2, вертикальная поляризация, герметичный тракт, −45…+60 °C.
Как устроена ODU-A
ODU-A — антенна радиорелейной линии: зеркало собирает излучение облучателя в очень узкий луч, отсюда большое усиление и пролёт в десятки километров при прямой видимости. Рабочая полоса ODU-A — 10,7–11,7 ГГц. Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной ODU-A и абонентами нет.
КСВН ODU-A — не более 1,2: обратно отражается не больше 0,8 % подводимой мощности. Конструкция ODU-A: габариты A 300, B 197, C 127, D 252, E Ø225, F 65 мм (по чертежу); крепление на трубу на трубу Ø51–114 мм; работает при −45…+60 °C.
Где применяют
- Выносная установка ODU, когда блок нельзя закрепить прямо на антенне.
- Радиорелейные линии диапазона 11 ГГц.
- Замена или перенос ODU без смены антенны.
- Радиорелейные пролёты транспортной сети операторов (ODU-A).
- Для ODU-A: связь удалённых объектов без прокладки кабеля.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 10,7–11,7 ГГц |
| Поляризация | вертикальная (предустановлена) |
| Вносимые потери | ≤0,2 дБ |
| Неравномерность потерь | ≤0,2 дБ |
| КСВН | ≤1,2 |
Исполнения
| Артикул | Диапазон, ГГц | Поляризация | Потери, дБ | КСВН | Интерфейсы |
|---|---|---|---|---|---|
| ODU-A11 | 10,7–11,7 | вертикальная | ≤0,2 | ≤1,2 | ODU Ø18,8 мм – UBR120 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Интерфейс со стороны ODU | круглый, Ø18,8 мм (0,740″) |
| Интерфейс со стороны волновода | UBR120 (гибкий волновод) |
| Крепление | на трубу Ø51–114 мм |
| Материал, цвет | алюминиевый сплав, белый |
| Герметичность волноводного тракта | есть |
| Габариты | A 300, B 197, C 127, D 252, E Ø225, F 65 мм (по чертежу) |
| Упаковка | 370 × 270 × 110 мм |
| Рабочая температура | −45…+60 °C |
Как подобрать ODU-A
- Диапазон и интерфейс ODU должны совпадать с радиостанцией.
- Со стороны волновода — UBR120.
- Поляризация предустановлена вертикальная.
Поставка
Подберём исполнение KADAMM ODU-A под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
