Кварцевые генераторы и резонаторы

Кварцевые генераторы и резонаторы — компоненты, задающие опорную частоту в радиоэлектронной аппаратуре. Кварцевый генератор и резонатор: разница в том, что резонатор — пассивный пьезоэлемент, которому нужна внешняя схема возбуждения, а генератор — законченный модуль с резонатором и схемой, выдающий готовый тактовый сигнал.

Подразделы

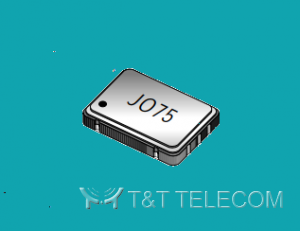

• Кварцевые генераторы Jauch — XO (H)CMOS, VCXO, TCXO, VCTCXO, LVPECL, LVDS.
• Кварцевые резонаторы Jauch.
• Кварцевые генераторы отечественных и зарубежных производителей.
• Кварцевые резонаторы Россия.

Классификация генераторов

• XO — простой тактовый генератор без термокомпенсации; температурная характеристика определяется резонатором.
• VCXO — генератор, управляемый напряжением: частоту можно подстраивать или модулировать.
• TCXO — термокомпенсированный: встроенная схема уменьшает уход частоты от температуры.
• OCXO — термостатированный: элементы схемы помещены в термостат.

Параметры резонаторов

При выборе резонатора учитывают номинальную частоту, точность настройки при 25 °C, допуск и температурную нестабильность, номер гармоники, уровень возбуждения, диапазон рабочих температур, старение, эквивалентные параметры R1, C1, L1, C0, тип среза (AT, SC, IT, BT), добротность и нагрузочную ёмкость. По корпусу резонаторы делятся на выводные для объёмного монтажа и керамические SMD для поверхностного монтажа.

Корпус выбирают по способу монтажа платы и габаритам, а частоту, допуск и нагрузочную ёмкость — по требованиям схемы.

Подбор и поставка

Подберём кварцевые генераторы и резонаторы по частоте, стабильности, корпусу и напряжению питания, уточним аналоги и организуем поставку.
