Резонаторы кварцевые РК-230
Кварцевые резонаторы Россия
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

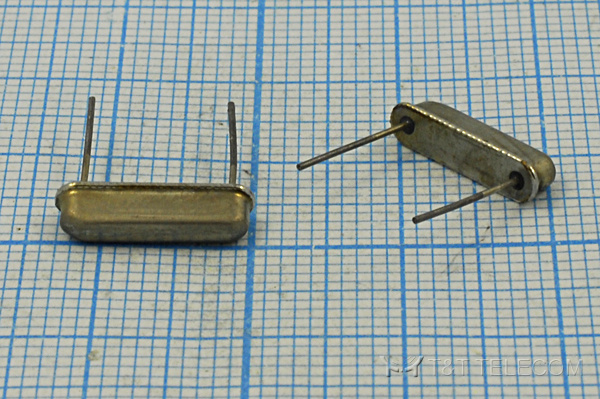

РК-230 — миниатюрный низкочастотный кварцевый резонатор на номинальные частоты 256–1000 кГц. Механически прочная конструкция предназначена для стабилизации частоты в блоках радиоэлектронной аппаратуры.
Особенности
- Оригинальная и простая конструкция обеспечивает минимальную интенсивность отказов — не более 1×10⁻⁷ 1/час за время минимальной наработки 50 000 часов
- Колебания на основной гармонике (порядок колебаний 1)
- Два интервала рабочих температур: А (−10…+60 °C) и В (−40…+70 °C)
- Высокая стойкость к ударам (одиночные до 1500g) и вибрации
Основные электрические параметры
| Параметр | Значение |
|---|---|
| Номинальная частота | 256–1000 кГц |
| Порядок колебаний | 1 |
| Интервал рабочих температур | −10…+60 °C (интервал А); −40…+70 °C (интервал В) |
| Макс. относительное отклонение частоты в интервале −10…+60 °C относительно +25 °C, ×10⁻⁶ | +20 / −50 |
| Макс. относительное отклонение частоты в интервале −40…+70 °C относительно +25 °C, ×10⁻⁶ | +30 / −150 |
| Добротность, ×10⁻⁶ (как в исходнике), не менее | 70 |
| Точность настройки при (25±5) °C, ×10⁻⁶, в пределах | ±20 |
| Динамическое сопротивление, не более | 5 кОм |
| Интенсивность отказов λэ в течение минимальной наработки 50 000 ч, ×10⁻⁷ 1/час, не более | 5 |
Стойкость к механическим воздействиям
| Параметр | Значение |
|---|---|
| Одиночные удары | 1500g, 0,1…2 мс |
| Многократные удары | 150g, 1…5 мс |
| Синусоидальная вибрация | 10…2000 Гц, 20g |
| Механический резонанс конструкции | отсутствует в диапазоне 10…2500 Гц |
Стандартные частоты
| 256.00 кГц | 419.20 кГц | 747.5 кГц |
| 280.00 кГц | 500.00 кГц | 756.0 кГц |
| 282.60 кГц | 521.60 кГц | 760.0 кГц |
| 290.52 кГц | 583.04 кГц | |
| 300.00 кГц | 600.0 кГц | |
| 306.88 кГц | 605.9 кГц | |
| 300.12 кГц | 624.0 кГц | |
| 307.2 кГц | 624.5 кГц | |
| 314.40 кГц | 628.9 кГц | |
| 317.60 кГц | 670.0 кГц | |
| 355.36 кГц | 700.0 кГц | |
| 337.28 кГц | 728.8 кГц | |
| 368.00 кГц | 740.0 кГц | |
| 400.00 кГц | 743.8 кГц |
Информация для заказа
Обозначение составляется так: тип резонатора + точность настройки + диапазон рабочих температур + стабильность в диапазоне температур + частота + нагрузочная ёмкость. Пример обозначения: РК230-9АЦ-256кГц (7ДЧ-500кГц).
