Кварцевые резонаторы Jauch

Подбор по параметрам
Название



Страницы: 1 2 3 След.
Страницы: 1 2 3 След.

Кварцевые резонаторы Jauch производства Jauch Quartz GmbH — одного из крупнейших мировых производителей пьезоэлектрических изделий. Резонатор — пассивный частотозадающий элемент, который вместе со схемой возбуждения в микроконтроллере, приёмопередатчике или генераторе формирует стабильную опорную частоту.

Подразделы

  • Кварцевые резонаторы Jauch SMD цельнометаллические — для поверхностного монтажа.
  • Кварцевые резонаторы Jauch выводные цельнометаллические — с гибкими выводами под пайку для объёмного монтажа.

Серии в таблице

Таблица объединяет серии Jauch по технологии корпуса — например, SMD с шовной сваркой (SEAM SEAL) серий JXS от сверхминиатюрного 1612 до более крупных, а также другие исполнения. Для каждой серии указаны модель резонатора, диапазон частот и размеры корпуса.

На что смотреть при выборе

  • Номинальная частота и режим работы (основная частота или обертон).
  • Допуск по частоте при 25 °C и температурная стабильность.
  • Нагрузочная ёмкость — должна соответствовать схеме возбуждения.
  • Эквивалентное последовательное сопротивление и уровень возбуждения.
  • Диапазон рабочих температур и размер корпуса.

Если плата не допускает подбора внешних элементов или нужен готовый тактовый сигнал, вместо резонатора можно использовать кварцевый генератор Jauch.

Модельный ряд

В разделе представлены кварцевые резонаторы Jauch Quartz GmbH, крупнейшего мирового производителя пьезоэлектрических изделий.

Серия JauchМодель резонатораДиапазон частотРазмеры корпуса
SMD • SEAM SEALJXS11 (1612)24.0 - 54.0 МГц1.6 x 1.2 x 0.4 мм
JXS21 (2016)16.0 - 54.0 МГц2.0 x 1.6 x 0.5 мм
JXS22 (2520)12.0 - 54.0 МГц2.5 x 2.0 x 0.5 мм
JXS32 (3225)10.0 - 54.0 МГц3.2 x 2.5 x 0.7 мм
JXS53 (5032)8.0 - 125.0 МГц5.0 x 3.2 x 0.8 мм
JXS75 (7050)5.53 - 170.0 МГц7.0 x 5.0 x 1.3 мм
SMD SEAM SEAL FOR WIRELESSJXS21-WA16.0 - 52.0 МГц2.0 x 1.6 x 0.55 мм
JXS22-WA16.0 - 52.0 МГц2.5 x 2.0 x 0.55 мм
JXS32-WA13.56 - 52.0 МГц3.2 x 2.5 x 0.7 мм
SMD • GLASS SEALJXG32P412.0 - 50.0 МГц3.2 x 2.5 x 0.9 мм
JXG53P28.0 - 60.0 МГц5.0 x 3.2 x 1.5 мм
JXG53P48.0 - 60.0 МГц5.0 x 3.2 x 1.5 мм
JXG75P25.0 - 70.0 МГц7.0 x 5.0 x 1.8 мм
JXG75P45.0 - 70.0 МГц7.0 x 5.0 x 1.8 мм

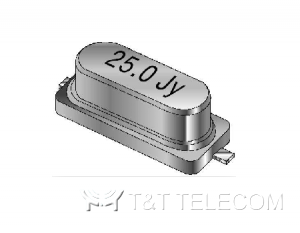

SMD • FULL METALHC49/ U SMC1.843 - 250.0 МГц17.5 x 10.8 x 5.3 мм
MQ1 SMC0.921 - 250.0 МГц11.7 x 7.8 x 3.4 мм
MQ5 SMC10.0 - 250.0 МГц9.7 x 7.7 x 3.4 мм
SMU24.0 - 33.0 МГц11.5 x 4.8 x 3.0 мм
SMU43.277 - 33.0 МГц11.5 x 4.8 x 4.0 мм
SMU53.277 - 33.0 МГц13.1 x 5.0 x 5.0 мм
PIN • FULL METALHC49/ U1.843 - 250.0 МГц10.8 x 4.5 x 13.0 мм
MQ10.921 - 250.0 МГц7.9 x 3.3 x 8.0 мм
MQ510.0 - 250.0 МГц7.7 x 3.1 x 5.8 мм

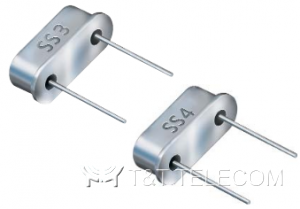

SS24.0 - 33.0 МГц11.3 x 4.7 x 2.5 мм
SS43.277 - 33.0 МГц11.3 x 4.7 x 3.6 мм
SMD • TUNING FORKJTX11032,768 МГц1.6 x 1.0 x 0.5 мм
JTX21032,768 МГц2.0 x 1.2 x 0.6 мм
JTX31032,768 МГц3.2 x 1.5 x 0.9 мм
JTX41032,768 МГц4.1 x 1.5 x 0.8 мм
JTX52032,768 МГц5.0 x 1.9 x 0.8 мм
SM26F30.0 - 100.0 МГц6.0 x 2.0 x 2.0 мм
SMQ3230.0 - 80.0 МГц13.2 x 4.9 x 4.5 мм
SMQ32S30.0 - 80.0 МГц9.0 x 3.4 x 3.0 мм
SMQ32SL30.0 - 100.0 МГц8.0 x 3.8 x 2.4 мм
SMQ32SN32,768 МГц7.0 x 1.5 x 1.3 мм
PIN • TUNING FORKMMTF3232,768 МГц6.0 x 2.0 x 2.0 мм
MTF3232,768 МГц8.0 x 3.0 x 3.0 мм
Automotive Quartz CrystalsSMU33.276 - 60.0 МГц11.5 x 4.8 x 4.0 мм
SMU24.0 - 60.0 МГц11.5 x 4.8 x 3.0 мм
JXS53P48.0 - 56.0 МГц5.0 x 3.2 x 0.9 мм
JXS32P410.0 - 54.0 МГц3.2 x 2.5 x 0.7 мм
JXS22P412.0 - 40.0 МГц2.5 x 2.0 x 0.55 мм
JXS21P416.0 - 40.0 МГц2.0 x 1.6 x 0.55 мм
JXG75P45.0 - 70.0 МГц7.0 x 5.0 x 1.8 мм
JXG75P25.0 - 70.0 МГц7.0 x 5.0 x 1.8 мм
JXG53P48.0 - 60.0 МГц5.0 x 3.2 x 1.5 мм
JXG53P28.0 - 60.0 МГц5.0 x 3.2 x 1.5 мм
JXG32P412.0 - 50.0 МГц3.2 x 2.5 x 1.0 мм
JTX31032,768 МГц3.2 x 1.5 x 0.9 мм

Подбор и поставка

Подберём кварцевые резонаторы Jauch по частоте, нагрузочной ёмкости и корпусу и организуем поставку.
