Кварцевые резонаторы Jauch 32,0 МГц серии SS3/SS4 | Выводные в металлическом корпусе HC-49S (HC49-4H)
Кварцевые резонаторы Jauch
ПроизводительJauch
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

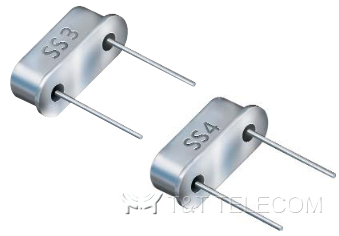

Кварцевые резонаторы Jauch на 32,0 МГц в цельнометаллическом выводном корпусе HC-49S (HC49/U4H). Производство Jauch Quartz GmbH (Германия). В таблице 9 исполнений серий SS3 и SS4, ёмкость нагрузки от 16 до 30 пФ.
Назначение и применение
Кварцевый резонатор — частотозадающий элемент тактового генератора: он подключается к схеме генератора и задаёт его частоту 32,0 МГц. Выводной корпус предназначен для монтажа в отверстия печатной платы.
Особенности
- Серии корпусов: SS3, SS4
- Ёмкость нагрузки: 16, 20, 30 пФ
- Точность настройки / стабильность в диапазоне температур: 30/(10/-90), 30/30, 30/50, 30/100/-90) ppm
- Рабочая температура: −20…+70 °C и −40…+85 °C
- Работа на основной гармонике и 3-й механической гармонике (обертон)
- Есть исполнения с BT-срезом кристалла
Стандартные исполнения
| Обозначение (номинальная частота 32 МГц) | Емкость нагрузки | Точность/ стабильность | Рабочая температура | Примечания |
|---|---|---|---|---|
| Q 32,0-SS3-16-30/30-3OT | 16 пФ | 30/30 ppm | -20…+70 °C | 3-я гармоника |
| Q 32,0-SS3-20-30/50-FU-T1 | 20 пФ | 30/50 ppm | -40…+85 °C | основная гармоника |
| Q 32,0-SS3-30-30/(10/-90)-FU-BT | 30 пФ | 30/(10/-90) ppm | -20…+70 °C | основная гармоника, ВТ-срез |
| Q 32,0-SS3-30-30/(10/-90)-FU-BT-LF | 30 пФ | 30/(10/-90) ppm | -20…+70 °C | основная гармоника, ВТ-срез |
| Q 32,0-SS3-30-30/100-T1-FU-LF | 30 пФ | 30/100/-90) ppm | -40…+85 °C | основная гармоника |
| Q 32,0-SS4-20-30/50-FU-LF | 20 пФ | 30/50 ppm | -20…+70 °C | основная гармоника |
| Q 32,0-SS4-30-30/30-FU-LF | 30 пФ | 30/30 ppm | -20…+70 °C | основная гармоника |
| Q 32,0-SS4-30-30/30-FU-TR-LF | 30 пФ | 30/30 ppm | -20…+70 °C | основная гармоника |
| Q 32,0-SS4-30-30/50-FU | 30 пФ | 30/50 ppm | -20…+70 °C | основная гармоника |
