РК418 — вакуумный кварцевый резонатор по КЖДГ.433513.011 ТУ (приёмка 1) на диапазон частот от 4 до 165 МГц. Резонатор работает на основной, 3-й и 5-й механических гармониках и рассчитан на жёсткие климатические и механические воздействия.
Электрические параметры
| Диапазон частот, МГц | Механическая гармоника | Динамическое сопротивление, не более, Ом |
|---|---|---|

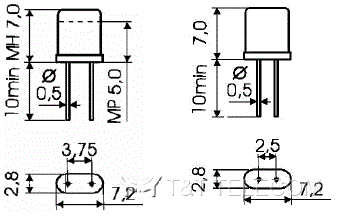

| 4…6 (МН, ММ) | 1 | 200 |
| 6…9 | 1 | 60 |
| 9…17 | 1 | 40 |
| 17…45 | 1 | 25 |
| 30…105 | 3 | 50 |
| 75…165 | 5 | 70 |
Точность настройки не более (ГОСТ 27124), ×10⁻⁶: ±5 (4); ±10 (5); ±15 (6); ±20 (7); ±30 (8).
В диапазоне частот от 4 до 30 МГц могут поставляться резонаторы на параллельном резонансе; нагрузочная ёмкость в этом случае выбирается из ряда 20, 30, 50, 100 пФ, для частот от 4 до 5 МГц — 200 пФ.
Стойкость к внешним воздействиям
Требования по стойкости к климатическим, механическим и биологическим факторам — группа М6 по ГОСТ 23546:
- Климатическое исполнение УХЛ 1.1 и В4 (ГОСТ 15150)
- Вибрация 1…500 Гц, 10g
- Механический удар одиночного действия 150g
- Механический удар многократного действия 40g
- Линейное ускорение 100g
- Относительное изменение рабочей частоты после воздействия в предельных режимах: ±10,0×10⁻⁶
