Кварцевый генератор тактовый Jauch HCMOS SMD 4,096 МГц | Металлокерамический корпус
Кварцевые генераторы Jauch
ПроизводительJauch
Цена532 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

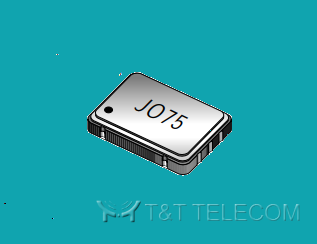

Кварцевый генератор Jauch на 4,096 МГц — тактовый генератор XO с выходом HCMOS для поверхностного монтажа (SMD) в металлокерамическом корпусе. Стандартный ряд включает 4 исполнения в корпусе JO75. Производство Jauch Quartz GmbH (Германия).
Назначение и применение
Генератор формирует опорный тактовый сигнал частотой 4,096 МГц с логическими уровнями HCMOS для тактирования цифровых узлов на печатных платах с поверхностным монтажом. Выбор исполнения определяется размером корпуса, напряжением питания, ёмкостью нагрузки и требуемой стабильностью частоты.
Особенности
- Корпуса: JO75 — 7.0 x 5.0 мм
- Стабильность частоты: от ±25 до ±50 ppm
- Напряжение питания: 3,3 и 5,0 В
- Ёмкость нагрузки: 30 пФ
- Рабочая температура: −10…+70 °C и −40…+85 °C
- Исполнения с индексом T1 в обозначении — на расширенный диапазон −40…+85 °C
В обозначении после типа корпуса указан код стабильности: C — ±25 ppm, GX — ±30 ppm, B — ±50 ppm (по данным таблицы), далее — напряжение питания.
Стандартные исполнения
| Обозначение (номинальная частота 4,096 МГц) | Стабильность | Питание | Нагрузка | Раб. темп. | Корпус |
|---|---|---|---|---|---|
| O 4.0960-JO75-B-5.0-2-LF | ±50 ppm | 5,0 В | 30 пФ | -10...+70 °C | 7.0 x 5.0 мм |
| O 4.0960-JO75-C-3.3-2-LF | ±25 ppm | 3,3 В | 30 пФ | -10...+70 °C | 7.0 x 5.0 мм |
| O 4.0960-JO75-C-5.0-3-T1-LF | ±25 ppm | 5,0 В | 3 | -40...+85 °C | 7.0 x 5.0 мм |
| O 4.0960-JO75-GX-3.3-3-LF | ±30 ppm | 3,3 В | 3 | -10...+70 °C | 7.0 x 5.0 мм |
