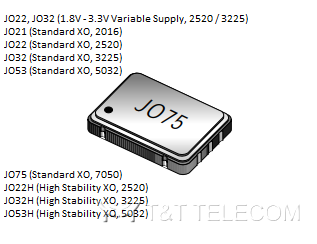

Тактовый кварцевый генератор 4 МГц производства Jauch Quartz GmbH — генератор XO с выходом HCMOS в металлокерамическом SMD-корпусе. Стандартный ряд включает 8 исполнений в корпусах JO32, JO53 и JO75.
Назначение и применение
Генератор формирует опорный тактовый сигнал частотой 4 МГц с логическими уровнями HCMOS для тактирования цифровых узлов на печатных платах с поверхностным монтажом. Выбор исполнения определяется размером корпуса, напряжением питания, ёмкостью нагрузки и требуемой стабильностью частоты.
Особенности
- Корпуса: JO32 — 3.2 x 2.5 мм; JO53 — 5.0 x 3.2 мм; JO75 — 7.0 x 5.0 мм
- Стабильность частоты: от ±50 до ±100 ppm
- Напряжение питания: 2,5, 3,3 и 5,0 В
- Ёмкость нагрузки: 15 пФ и 30 пФ
- Рабочая температура: −10…+70 °C и −40…+85 °C
- Исполнения с индексом T1 в обозначении — на расширенный диапазон −40…+85 °C
В обозначении после типа корпуса указан код стабильности: B — ±50 ppm, A — ±100 ppm (по данным таблицы), далее — напряжение питания.
Стандартные исполнения
| Обозначение | Тип | Стабильность | Питание | Нагрузка | Раб. темп. | Корпус |
|---|---|---|---|---|---|---|
| O 4.0-JO32-B-3.3-1-T1-LF | JO32 | ±50 ppm | 3,3 В | 15 пФ | -40...+85 °C | 3.2 x 2.5 мм |
| O 4.0-JO53-B-3.3-2-LF | JO53 | ±50 ppm | 3,3 В | 30 пФ | -10...+70 °C | 5.0 x 3.2 мм |
| O 4.0-JO75-A-3.3-1-LF | JO75 | ±100 ppm | 3,3 В | 15 пФ | -10...+70 °C | 7.0 x 5.0 мм |
| O 4.0-JO75-B-2.5-1-LF | JO75 | ±50 ppm | 2,5 В | 15 пФ | -10...+70 °C | 7.0 x 5.0 мм |
| O 4.0-JO75-B-3.3-2-LF | JO75 | ±50 ppm | 3,3 В | 30 пФ | -10...+70 °C | 7.0 x 5.0 мм |
| O 4.0-JO75-B-3.3-2-T1-LF | JO75 | ±50 ppm | 3,3 В | 30 пФ | -40...+85 °C | 7.0 x 5.0 мм |
| O 4.0-JO75-B-3.3-3-T1-LF | JO75 | ±50 ppm | 3,3 В | 3 | -40...+85 °C | 7.0 x 5.0 мм |
| O 4.0-JO75-B-5.0-2-T1-LF | JO75 | ±50 ppm | 5,0 В | 30 пФ | -40...+85 °C | 7.0 x 5.0 мм |
