Кабель коаксиальный 50 Ом

Подбор по параметрам
Название



Страницы: 1 2 3 4 5 6 След.
Страницы: 1 2 3 4 5 6 След.

Коаксиальный кабель 50 Ом — основной тип радиочастотного кабеля для антенно-фидерных трактов радиосвязи, базовых станций, измерительной и СВЧ-аппаратуры. В разделе собраны кабели RG, серии D-FB и DX и отечественные кабели РК-50 в оплётке.

Подразделы

  • Кабели RG общего применения, термостойкие, прецизионные и с двойным экраном.

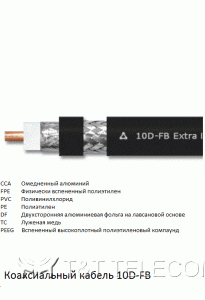

  • Кабели D-FB и DX.
  • Кабели РК-50 обычной (до 100 °С) и повышенной (до 250 °С) теплостойкости.

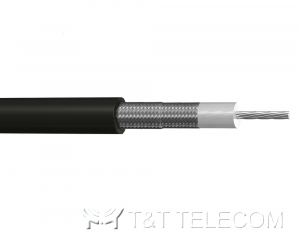

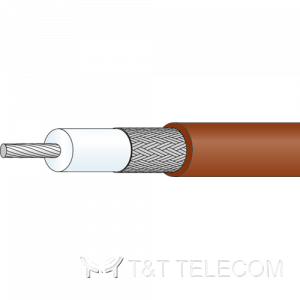

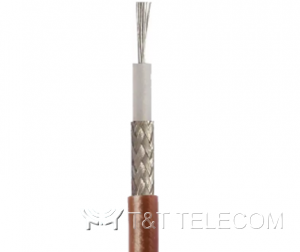

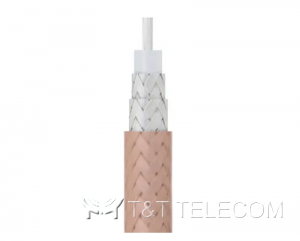

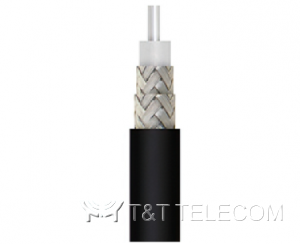

  • Отдельные разделы по типам: RG-58, RG-142, RG-174, RG-178, RG-188, RG-213, RG-214, RG-223, RG-316, RG-393, RG-400.

Почему 50 Ом

Значения волнового сопротивления коаксиального кабеля были определены экспериментально в лаборатории Bell в 1929 году. Для кабеля с воздушным диэлектриком минимальное затухание достигается при сопротивлении около 77 Ом, максимальная передаваемая мощность — при 30 Ом; для распространённых диэлектриков минимум потерь лежит между 52 и 64 Ом. Среднее арифметическое между 30 и 77 Ом составляет 53,5 Ом, среднее геометрическое — 48 Ом, поэтому значение 50 Ом выбрано как компромисс между передачей большой мощности и малым затуханием. Сопротивление 75 Ом оптимально для питания антенны типа диполь и применяется в телевизионных и видеосистемах.

Согласование тракта

Все компоненты фидерной системы — кабель, разъёмы, переходники, антенна — должны иметь одинаковое волновое сопротивление. Рассогласование вызывает отражения, стоячие волны и дополнительные потери, а при больших мощностях может привести к пробою диэлектрика. Поэтому коаксиальный кабель с волновым сопротивлением 50 Ом используют вместе с разъёмами и нагрузками на 50 Ом.

На что смотреть при выборе

  • Затухание на рабочей частоте и длина линии: кабель коаксиальный RG 213 50 Ом и аналоги большого диаметра — для длинных фидеров, тонкие RG-174 и RG-316 — для коротких перемычек.
  • Термостойкость: кабели с диэлектриком PTFE и оболочкой FEP — для высоких температур.

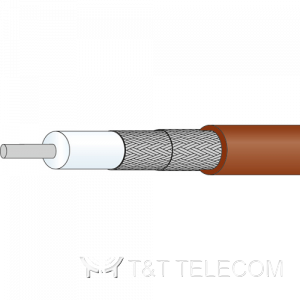

  • Экранирование: кабели с двойной оплёткой — для трактов с повышенными требованиями к помехозащищённости.
  • Отечественный аналог: кабель коаксиальный 50 Ом РК 50 по ГОСТ.

Подбор и поставка

Подберём RG коаксиальные кабели 50 Ом, разъёмы и переходники к ним и организуем поставку.
