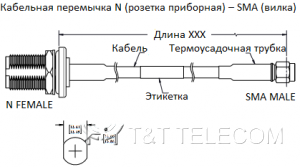

Кабельные сборки ВЧ/СВЧ — готовые коаксиальные перемычки с установленными разъёмами для подключения антенн, радиомодулей, базовых станций и измерительного оборудования. Сборка изготавливается из радиочастотного кабеля нужной марки и проверяется как единое изделие, что исключает ошибки монтажа на объекте.

Назначение и применение

Кабельные перемычки на основе гофрированного кабеля RFS применяют на базовых станциях сотовой связи для соединения антенн, радиомодулей и фидеров. Высокоточные измерительные сборки HUBER+SUHNER, Amphenol RF и Draka (Prysmian Group) используются в лабораториях, испытательных стендах и для внутренних соединений между радиочастотными модулями в диапазонах СВЧ и КВЧ.

Что нужно указать при заказе

  • марку или тип радиочастотного кабеля и его исполнение (стандартный или сверхгибкий, оболочка для улицы или огнестойкая);
  • типы разъёмов с обеих сторон — 4.3-10, 7-16, N, SMA и другие, male или female;
  • длину сборки и допуск;
  • требования к интермодуляционным искажениям для базовых станций;
  • рабочую частоту и условия эксплуатации.

Подраздел:

  • Кабельные радиочастотные сборки СВЧ-диапазона

Ниже приведена программа поставок кабельных сборок с документацией в формате PDF.

RFS - RADIO FREQUENCY SYSTEMS (ГЕРМАНИЯ)

Кабельные перемычки для базовых станций сотовой связи

Уровень интермодуляционных искажений IMP3 не хуже: -161 дБс.

  • Тип кабеля: коаксиальный кабель с гофрированным внешним проводником.
  • Исполнение: стандартный LCF и сверхгибкий SCF (HighFlex).
  • Диаметр кабеля: 1/2", 1/4", 3/8".
  • Разъемы: 4.3-10, 7-16 и N типа.
  • Варианты комбинаций разъемов: Male-Male, Male-Female, Female-Female
  • Оболочка: "J" - типовой и "JFN" - огнестойкий.

Фидерные сборки RFS для применения вне помещений

Джамперы на основе гибкого кабеля

Джамперы основе супергибкого кабеля

Фидерные сборки RFS для применения внутри помещений / огнестойкие

Джамперы на основе гибкого кабеля

Джамперы основе супергибкого кабеля

Артикулы для комбинации разъемов и технические характеристики приведены в PDF файлах.

ИЗМЕРИТЕЛЬНЫЕ КОАКСИАЛЬНЫЕ ПЕРЕМЫЧКИ СВЧ И КВЧ

Высокоточные сборки для внутренних соединений между радиочастотными модулями и лабораторных измерений диапазонов сверхвысоких (СВЧ) и крайне высоких (КВЧ) частот от ведущих производителей

HUBER+SUHNER (Швейцария)

  • Кабельные сборки на базе гибкого кабеля 0.141” Mini 141 | 40 ГГц
  • Кабельные сборки на базе гибкого кабеля 0.086” Minibend | 65 ГГц
  • Кабельные сборки на базе гибкого кабеля 0.086” Minibend L | Фазостабильный | 40 ГГц
  • Кабельные сборки на базе гибкого кабеля 0.086” Minibend R | Прочная версия | 24 ГГц
  • Кабельные сборки на базе гибкого кабеля 0.047” Microbend | 65 ГГц
  • Прецизионные гибкие измерительные сборки Sucotest_18 | 4.6 мм | 18 ГГц
  • Бронированные тестовые сборки Sucotest_18A | Суровые условия эксплуатации | 10.2 мм | 18 ГГц
  • Прецизионные тестовые сборки Sucotest 26/40 | Суровые условия эксплуатации | 4.8мм | 26/40 ГГц
  • Кабельные сборки Huber+Suhner Sucoflex | Для аэрокосмических систем | 50 ГГц
  • Коаксиальные кабельные сборки на базе кабеля 0.086” Multiflex 86 | 67 ГГц
  • Сверхстабильная кабельная сборка на базе кабеля 0.053” Multiflex_53 | 1.3 мм | 12 ГГц | 50 ГГц
  • Выбор / конфигурация стандартных радиочастотных и СВЧ сборочных изделий Huber+Suhner для запроса цен

AMPHENOL RF (США)

  • Кабельные сборки на базе кабеля 0.141” | SMA male/SMA male | Amphenol
  • Кабельные сборки на базе кабеля 0.141” | N male/N male | Amphenol
  • Кабельные сборки на базе кабеля LMR-400 | N male/N male, female | Amphenol

Prysmian Group / Draka NK Cables (Финляндия)

  • Кабельные сборки на базе особо гибкого кабеля Draka RFF 1/2” для антенно-фидерных устройств

ПРОИЗВОДСТВО КАБЕЛЬНЫХ СБОРОК

Серийное производство кабельных сборок для базовых станций мобильной связи на основе компонентов RFS (Германия)

  • Кабельные перемычки на базе фидерного кабеля 1/2"
  • Кабельные перемычки на базе сверхгибкого фидерного кабеля 3/8"
  • Кабельные перемычки на базе сверхгибкого фидерного кабеля 1/4"

Основные типы конфигураций серийных изделий

  • Кабельные сборки 4.3-10 male 4.3-10 male | LF 1/2"
  • Кабельные сборки 7-16 female - N/4.3-10/7-16 | SF 1/2"
  • Кабельные сборки 7-16 male 4.3-10 male | LF 1/2"
  • Кабельные сборки 7-16 male 4.3-10 male | SF 1/2"
  • Кабельные сборки 7-16 male 4.3-10 male | SF 1/2"-LF7/8"
  • Кабельные сборки 7-16 male 4.3-10 male | SF 3/8"
  • Кабельные сборки 7-16 male 7-16 female | LF 1/2"
  • Кабельные сборки 7-16 male 7-16 female | SF 1/2"
  • Кабельные сборки 7-16 male 7-16 male | LF 1/2"
  • Кабельные сборки 7-16 male 7-16 male | SF 1/2"
  • Кабельные сборки 7-16 male 7-16 male | SF 1/2"-LF7/8"
  • Кабельные сборки 7-16 male 7-16 male/female | SF 3/8"
  • Кабельные сборки 7-16 male N male | LF 1/2"
  • Кабельные сборки 7-16 male N male | SF 3/8"
  • Кабельные сборки 7-16 male N male/female | SF 1/2"
  • Кабельные сборки N male N male | LF 1/2"
  • Кабельные сборки N male N male/female | SF 3/8"
  • Кабельные сборки 4.3-10 / 7-16 / N | SF 1/4"
  • Кабельные сборки с одним соединителем | LF1/2"
  • Кабельные сборки 4.1-9.5 male 4.1-9.5 male | LF 1/2"

Для выбора оптимального под Вашу задачу кабеля смотрите также:

Подробные характеристики разъемов RFS, используемые в наших изделиях, приведены по ссылке:

Подбор и поставка

Изготовим кабельные сборки по техническому заданию заказчика: подберём кабель и разъёмы, согласуем длину и конфигурацию. Техническое задание или перечень требуемых сборок можно отправить через форму на странице раздела.
