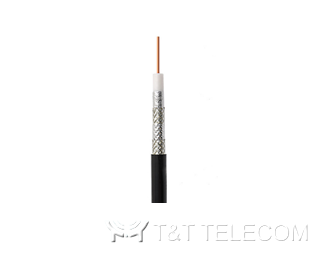

10D-FB PE Кабель коаксиальный с двойным экраном, центральным проводником из чистой меди, 13.0 мм
Кабель радиочастотный
Цена437 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
10D-FB PE — радиочастотный коаксиальный кабель 50 Ом с двойным экраном и центральным проводником из чистой меди, наружный диаметр 13.0 мм. Экран выполнен из двусторонней алюминиевой фольги и оплетки из луженой меди, диэлектрик — вспененный полиэтилен, оболочка — черный полиэтилен.
Конструкция
| Параметр | Значение |
|---|---|
| Внутренний проводник | 3.50 мм, чистая медь |
| Диэлектрик | 10.00 мм, вспененный полиэтилен |
| Экран | двусторонняя алюминиевая фольга |
| Внешний проводник | 10.80 мм, луженая медь (86 % плотности) |
| Оболочка (черная) | 13.00 мм, полиэтилен |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Погонная емкость | 82 пФ/м |
| Волновое сопротивление | 50 Ом |
| Скорость распространения | 83% |
| Сопротивление центрального проводника по постоянному току | 1.8 Ом/км |
| Сопротивление оплетки по постоянному току | 6.4 Ом/км |
| Испытательное напряжение изоляции 50 Гц (мин.) | 3000 В |
| Напряжение пробоя оболочки | 8000 В (среднеквадратичное значение) |
| Эффективность экранирования | ≥ 80 дБ |
| Обратные потери | ≥ 20.8 дБ |
Механические и экологические свойства
| Параметр | Значение |
|---|---|
| Минимальный радиус изгиба | 65 мм |
| Рабочая температура | от -40 °C до +85 °C |
| Температура установки | от -30 °C до +65 °C |
| Усилие на разрыв | 86 кг |
Типовое затухание
| Частота, МГц | Затухание, дБ/100 м |
|---|---|
| 150 | 4.10 |
| 280 | 5.70 |
| 350 | 6.40 |
| 400 | 6.90 |
| 800 | 10.30 |
| 900 | 11.00 |
| 1200 | 13.10 |
| 1500 | 15.00 |
| 1900 | 17.40 |
| 2000 | 18.00 |
| 2500 | 20.50 |
Информация для заказа
Кабель коаксиальный 10D-FB BC TC PE: BC — чистая медь (материал проводника), TC — луженая медь (материал оплетки), PE — полиэтилен (материал внешней оболочки).
