RG-316

Кабель RG 316 — миниатюрный термостойкий коаксиальный кабель 50 Ом с диэлектриком из PTFE, посеребрённой оплёткой и оболочкой из FEP. Это один из самых востребованных ВЧ-кабелей для внутреннего монтажа и кабельных сборок.

Назначение и применение

Кабель коаксиальный RG 316 применяют для перемычек внутри радиоаппаратуры, подключения антенн и модулей, изготовления пигтейлов и измерительных сборок. По размеру он близок к RG-174, но благодаря фторопластовым материалам выдерживает высокие температуры и химически стоек.

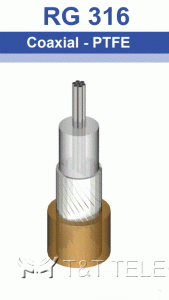

Особенности конструкции

• Волновое сопротивление 50 Ом.
• Многопроволочная посеребрённая центральная жила.
• Диэлектрик PTFE, оплётка из посеребрённой меди.

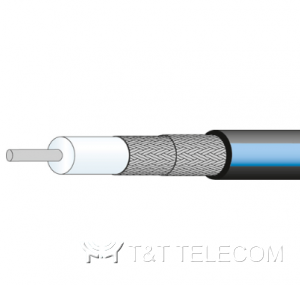

• Оболочка FEP; существует исполнение с двойной оплёткой (RD-316).

На что смотреть при выборе

Кабель RG 316: характеристики сравнивают по затуханию на рабочей частоте и длине линии. Часто используют разъём SMA на кабель RG 316, а также MCX, MMCX, BNC и N. Если допустим больший диаметр, меньшие потери даст RG-142. Параметры конкретного кабеля — затухание на разных частотах, допустимая мощность, наружный диаметр, температурный диапазон — зависят от производителя и исполнения; их приводят в карточках товаров и технических описаниях.

Другие типы кабелей 50 Ом — в родительском разделе «Кабель коаксиальный 50 Ом».

Подбор и поставка

Подберём ВЧ-кабель RG-316, разъёмы к нему, изготовим кабельные сборки и организуем поставку.
