RG-214

Кабель RG 214 — коаксиальный кабель 50 Ом большого диаметра с полиэтиленовым диэлектриком, двойной посеребрённой оплёткой и оболочкой ПВХ. Обозначение RG-214/U пришло на смену прежнему RG-9 B/U.

Назначение и применение

По размерам кабель близок к RG-213, но двойная оплётка обеспечивает лучшее экранирование. RG-214 применяют в антенно-фидерных трактах, измерительных системах и линиях, где важны помехозащищённость и стабильность параметров, а также для передачи значительной мощности.

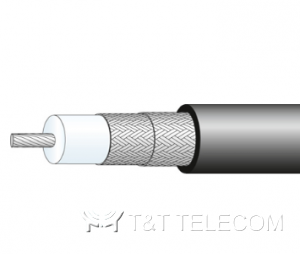

Особенности конструкции

• Волновое сопротивление 50 Ом.
• Многопроволочная посеребрённая центральная жила.
• Сплошной диэлектрик из полиэтилена.
• Двойная оплётка из посеребрённой меди, оболочка ПВХ.

На что смотреть при выборе

Подбирая кабель RG 214 и разъём к нему, учитывайте наружный диаметр — он больше, чем у RG-213, и разъёмы должны быть рассчитаны именно на RG-214. Сравните затухание и мощность с RG-213: при сопоставимом диаметре разница в основном в экранировании. Параметры конкретного кабеля — затухание на разных частотах, допустимая мощность, наружный диаметр, температурный диапазон — зависят от производителя и исполнения; их приводят в карточках товаров и технических описаниях.

Другие типы кабелей 50 Ом — в родительском разделе «Кабель коаксиальный 50 Ом».

Подбор и поставка

Подберём кабель RG-214, разъёмы N и 7/16 к нему и организуем поставку.
