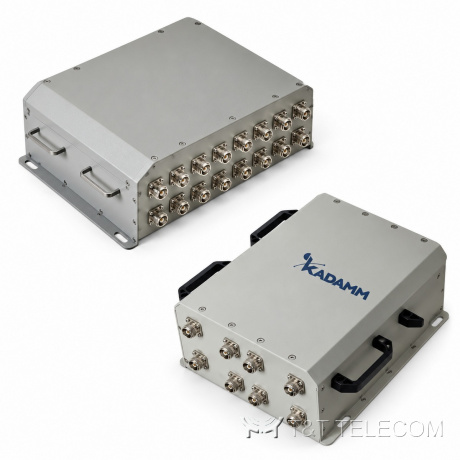

Точка объединения интерфейсов KADAMM ПОИ-16/4-150 — 700–2690 МГц, 150 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

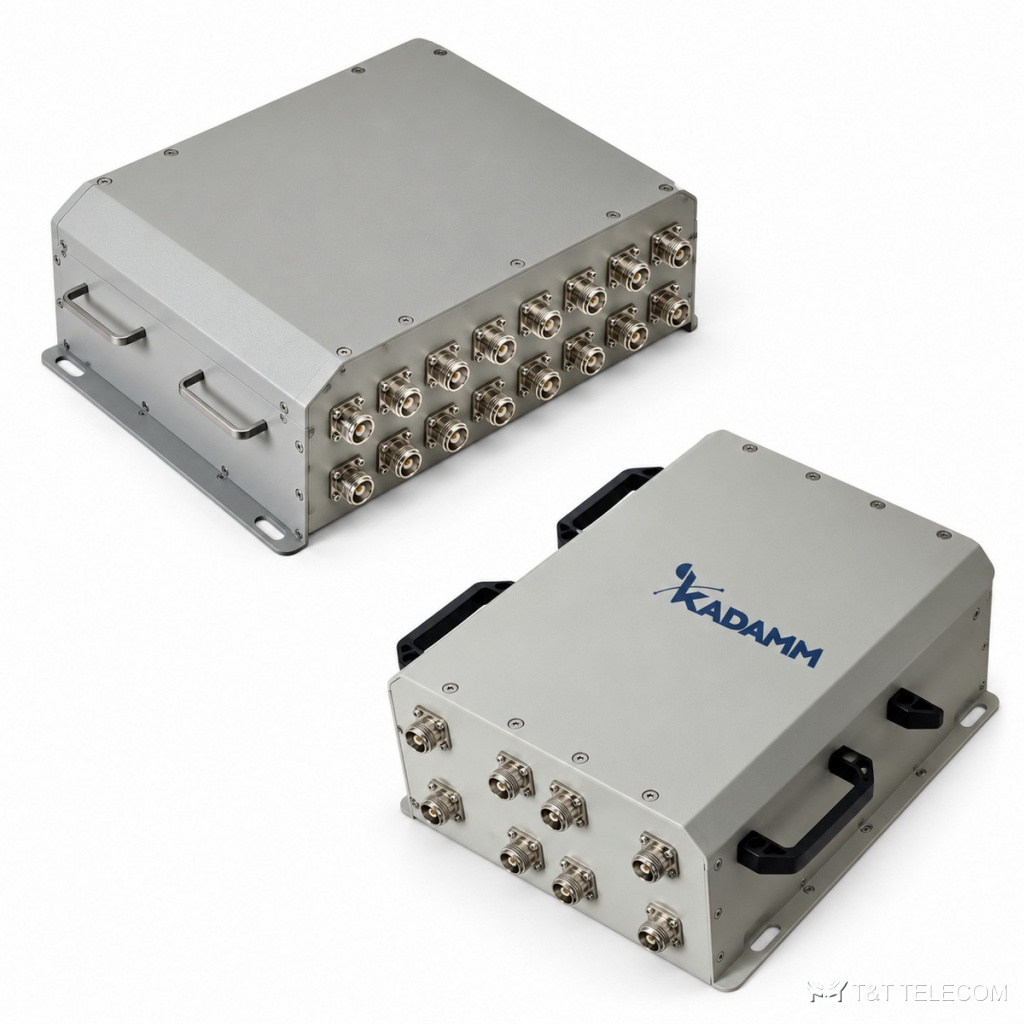

KADAMM ПОИ-16/4-150 — точка объединения интерфейсов (POI) на 16 входов и 4 выхода: сводит базовые станции нескольких операторов в общую систему покрытия здания. Четыре системы — 700–960, 1710–1880, 1920–2170 и 2300–2690 МГц, по 4 входа на каждую; 150 Вт на вход, развязка между системами не менее 80 дБ, PIM3 не хуже −155 дБн.
Как устроена ПОИ-16/4-150
ПОИ-16/4-150 объединяет сигналы нескольких операторов и диапазонов на входе распределённой системы и разводит их по общей сети антенн с развязкой между источниками. Рабочая полоса ПОИ-16/4-150 — 700–960 / 1710–1880 / 1920–2170 / 2300–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Полосы по входам ПОИ-16/4-150: 700–960 / 1710–1880 / 1920–2170 / 2300–2690 МГц. Пассивная интермодуляция ПОИ-16/4-150 — не более −155 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.
Допустимая мощность на вход ПОИ-16/4-150 — 150 Вт. Вносимые потери ПОИ-16/4-150 — не более 8 дБ. Развязка между портами не менее 80 дБ. Конструкция ПОИ-16/4-150: габариты 452 × 502 × 165 мм; масса 30 кг; крепление: настенный, кронштейны; защита для помещений; работает при 0…+55 °C.
Где применяют
- Мультиоператорные DAS в торговых центрах, аэропортах, на стадионах и в метро.
- Объекты, где базовые станции нескольких операторов подключают к одной распределённой системе.
- Узлы с мощными источниками — до 150 Вт на вход.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы систем | 700–960 / 1710–1880 / 1920–2170 / 2300–2690 МГц |
| Входы | 16: по 4 на каждую систему, 7/16 DIN (розетка) |
| Выходы на DAS | 4, 7/16 DIN (розетка) |
| Развязка внутри системы | ≥30 дБ |
| Развязка между системами | ≥80 дБ |
| Вносимые потери | ≤8 дБ |
| Возвратные потери | ≥18 дБ |
| Мощность на вход | 150 Вт |
| PIM3 | ≤−155 дБн (2 × 43 дБм) |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Системы, МГц | Входов / выходов | Мощность на вход, Вт | Разъёмы |
|---|---|---|---|---|
| ПОИ-16/4-150 | 700–960 / 1710–1880 / 1920–2170 / 2300–2690 | 16 / 4 | 150 | 7/16 DIN (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | 452 × 502 × 165 мм |
| Масса | 30 кг |
| Монтаж | настенный, кронштейны |
| Исполнение | для помещений |
| Температура эксплуатации | 0…+55 °C |
| Относительная влажность | 5–95 % |
Как подобрать ПОИ-16/4-150
- 16 входов — по 4 на каждую из четырёх систем; число операторов и систем сверяют с проектом.
- Мощность 150 Вт на вход — для подключения базовых станций без дополнительных аттенюаторов.
- Масса около 30 кг — предусмотрите место в стойке или на стене узла.
- Если на ПОИ-16/4-150 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ПОИ-16/4-150 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
