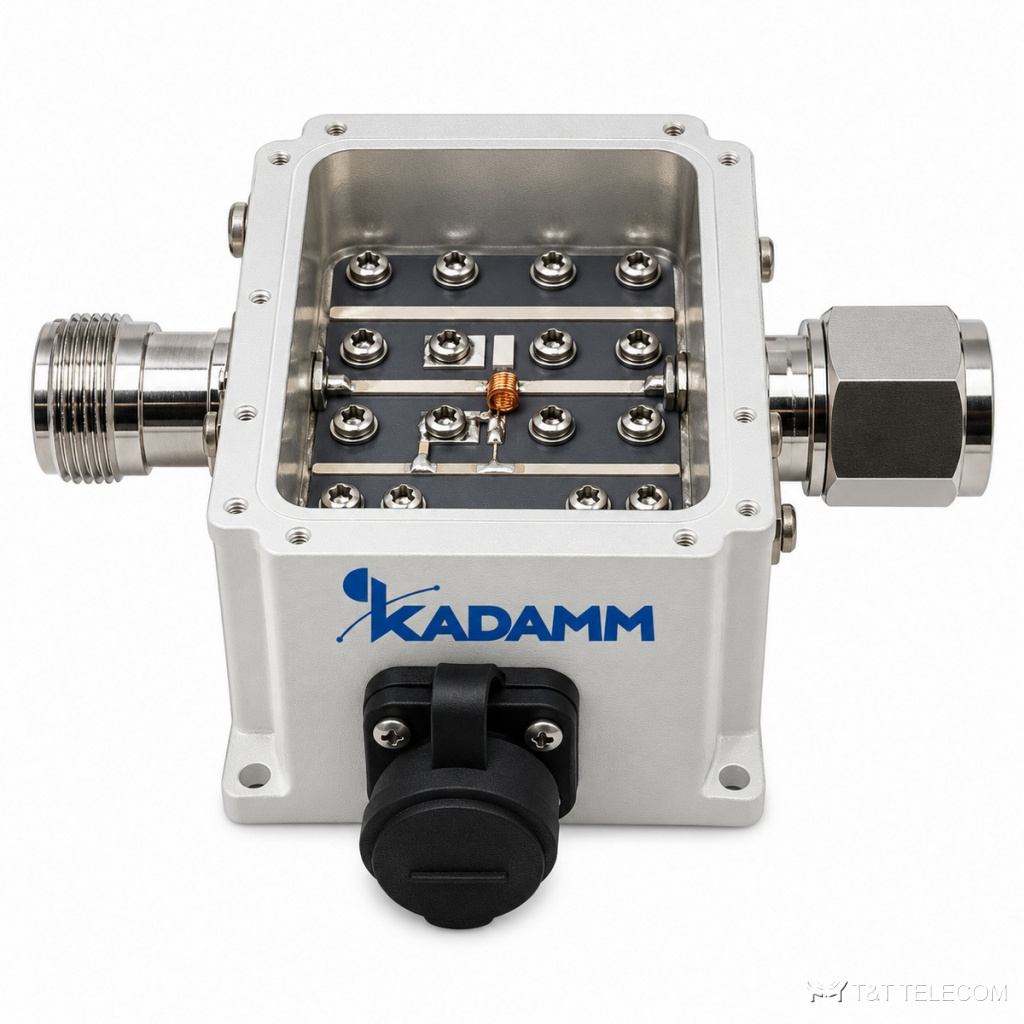

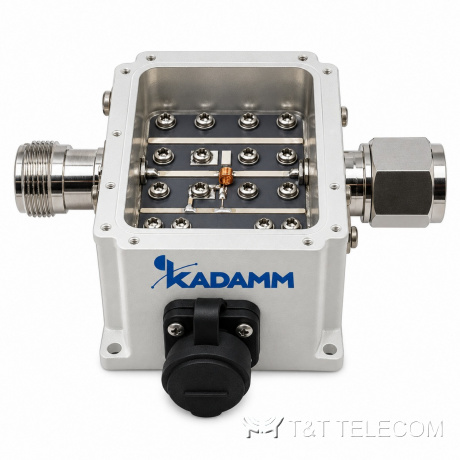

Инжекторы питания (Bias Tee) серии KADAMM ИП-К — 600–2700 МГц, N

Инжекторы питания (Bias Tee) серии KADAMM ИП-К — 600–2700 МГц, N
Инжекторы питания (bias tee) и мачтовые усилители
ПроизводительKADAMM
Ценапо запросу
Запросить цену
KADAMM ИП-К — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ИП-К — инжекторы питания (Bias Tee) с разъёмами N для полосы 600–2700 МГц: подают постоянное напряжение на активное оборудование по тому же коаксиальному кабелю, что и ВЧ-сигнал.

Принцип работы и конструкция

ИП-К — устройство подачи питания: добавляет постоянное напряжение в коаксиальный кабель для активной антенны или усилителя и не пропускает его в радиооборудование. Рабочая полоса ИП-К — 600–2700 МГц, N, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

Разъёмы ИП-К: SMA / N.

Где применяют

  • Питание мачтовых малошумящих усилителей и выносных блоков по фидеру.
  • Системы с активными элементами в удалённой точке, где нет отдельной линии питания.
  • Испытательные стенды с активными модулями.

Основные параметры

ПараметрЗначение
Диапазон частот600–2700 МГц
Сопротивление50 Ом
Конструкцияинжекторы питания (Bias Tee)

Исполнения KADAMM ИП-К

АртикулПолоса, МГцПотери, дБКСВНРазвязка, дБМощность, ВтРазъём
KADAMM ИП-К-600/2700600–27000,5≤1,32010N (розетка)

Конструкция

  • Корпус: металлический
  • Габариты, масса: уточняйте у менеджера

Как подобрать ИП-К

  • Полоса — по рабочим частотам тракта; ИП-К перекрывает 600–2700 МГц.
  • Допустимый ток и напряжение сверяют с потреблением питаемого устройства.
  • Разъёмы N — для фидерных трактов.

Поставка

Подберём исполнение KADAMM ИП-К под частоты и состав системы и поставим вместе с остальным пассивным трактом DAS. Техническое описание серии и каталог KADAMM — в документах карточки.
