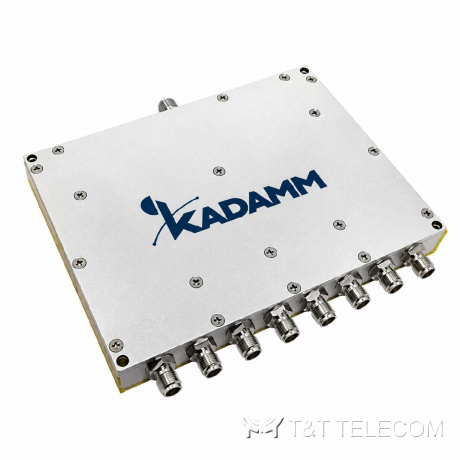

Делитель мощности KADAMM ДМУ-8-600/6000-SMA — 600–6000 МГц, на 8 каналов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМУ-8-600/6000-SMA — серия делителей мощности Уилкинсона на 8 каналов для полосы 600–6000 МГц. ДМУ-8-600/6000-SMA распределяет входную мощность поровну по выходам и годится для обратного включения, когда сигналы нужно свести в один кабель. Параметры ДМУ-8-600/6000-SMA коротко: разъём SMA; мощность 50 Вт средняя на порт; вносимые потери ≤2,0 дБ сверх деления.
Где применяют
- Полоса 600–6000 МГц у ДМУ-8-600/6000-SMA охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц.
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМУ-8-600/6000-SMA делит сигнал ретранслятора между этажами и зонами.
- Мультиоператорные тракты: полосы 600–6000 МГц хватает, чтобы через ДМУ-8-600/6000-SMA шли сразу несколько стандартов.
- Монтаж ДМУ-8-600/6000-SMA на мачте или фасаде — исполнение для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–6000 МГц |
| Выходов | 8 |
| Деление мощности | 9,0 дБ |
| Вносимые потери | ≤2,0 дБ сверх деления |
| КСВН | ≤1,40 |
| Развязка | ≥16 дБ |
| Мощность | 50 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −30 … +65 °C |
| Исполнение | IP60, для помещений |
| Масса | 0,4 кг |
Артикулы серии
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность | Масса |
|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-8-600/6000-SMA | 8 | 9,0 дБ | ≤2,0 дБ | ≤1,40 | ≥16 дБ | 50 Вт | 0,4 кг |
Как подобрать исполнение
- Деление на 8 канала у ДМУ-8-600/6000-SMA даёт 9,0 дБ на выход; к этому добавляются вносимые потери ≤2,0 дБ сверх деления.
- У ДМУ-8-600/6000-SMA разъём SMA: ответные кабельные сборки нужны того же типа.
- Проверьте суммарную мощность на входе ДМУ-8-600/6000-SMA: допустимо 50 Вт средняя на порт.
- Схема Уилкинсона развязывает выходы ДМУ-8-600/6000-SMA: рассогласование одной ветви меньше сказывается на остальных.
- КСВН ДМУ-8-600/6000-SMA — ≤1,40; это входное согласование учитывают при приёмке тракта.
- Температурный диапазон эксплуатации ДМУ-8-600/6000-SMA — −30 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДМУ-8-600/6000-SMA поставляем вместе с остальным пассивным оборудованием тракта — нагрузками, ответвителями, джамперами. Техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли использовать ДМУ-8-600/6000-SMA как сумматор?
Да, ДМУ-8-600/6000-SMA обратим: в обратном включении он суммирует сигналы равного уровня в общий порт. Для объединения разных диапазонов с развязкой лучше подходит комбайнер.
Какой уровень останется на каждом выходе ДМУ-8-600/6000-SMA?
На выходах ДМУ-8-600/6000-SMA — входной уровень минус потери деления (9,0 дБ при 8 каналах) и вносимые потери (≤2,0 дБ сверх деления).
Чем ДМУ-8-600/6000-SMA отличается от направленного ответвителя?
ДМУ-8-600/6000-SMA делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 600–6000 МГц.
