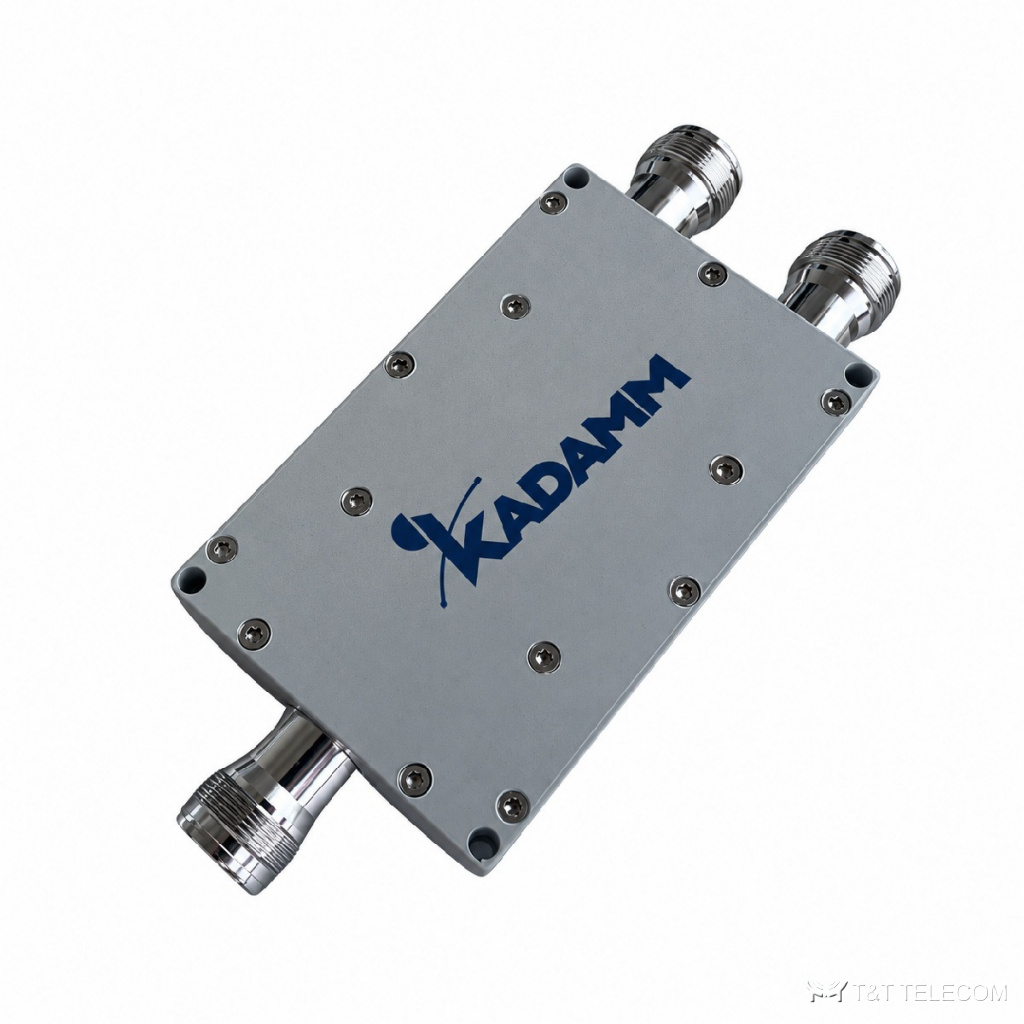

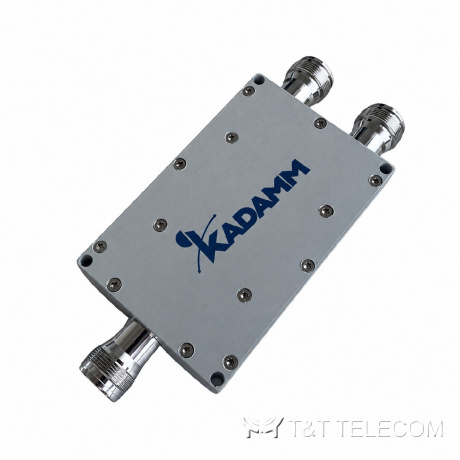

Делитель мощности KADAMM ДМУ-698/5000-N — 698–5000 МГц, на 2, 3 и 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМУ-698/5000-N — серия делителей мощности Уилкинсона на 2, 3 и 4 канала для полосы 698–5000 МГц. Задача ДМУ-698/5000-N — раздать мощность передатчика или ретранслятора на несколько направлений с равными уровнями; в обратную сторону он работает как сумматор. Основное по ДМУ-698/5000-N: разъём N; PIM3 ≤−150 дБн при 2×43 дБм в полосе 698–2700 МГц; мощность 50 Вт средняя на порт; вносимые потери не более 0,5–1,2 дБ сверх деления (по исполнению).
Область применения
- В полосу 698–5000 МГц делителя ДМУ-698/5000-N попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц.
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМУ-698/5000-N делит сигнал ретранслятора между этажами и зонами.
- Мультиоператорные тракты: полосы 698–5000 МГц хватает, чтобы через ДМУ-698/5000-N шли сразу несколько стандартов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–5000 МГц |
| Выходов | 2 / 3 / 4 |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ |
| Вносимые потери | не более 0,5–1,2 дБ сверх деления (по исполнению) |
| КСВН | не более 1,40–1,50 (по исполнению) |
| Развязка | не менее 16–17 дБ (по исполнению) |
| PIM3 | ≤−150 дБн при 2×43 дБм в полосе 698–2700 МГц |
| Мощность | 50 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −30 … +65 °C |
Исполнения и артикулы для заказа
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | ИМ3 | Мощность | Масса |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-698/5000-N | 2 | 3,0 дБ | ≤0,5 дБ (698–2700 МГц), ≤1,0 дБ (2700–5000 МГц) | ≤1,40 | ≥17 дБ | ≤−150 дБн | 50 Вт | 0,4 кг |
| KADAMM ДМУ-3-698/5000-N | 3 | 4,8 дБ | ≤0,6 дБ (698–2700 МГц), ≤1,0 дБ (2700–5000 МГц) | ≤1,40 | ≥17 дБ | ≤−150 дБн | 50 Вт | 0,7 кг |
| KADAMM ДМУ-4-698/5000-N | 4 | 6,0 дБ | ≤0,6 дБ (698–2700 МГц), ≤1,2 дБ (2700–5000 МГц) | ≤1,50 | ≥16 дБ | ≤−150 дБн | 50 Вт | 0,9 кг |
Подбор под проект
- Чем больше выходов у ДМУ-698/5000-N, тем ниже уровень на каждом: 2 канала — 3,0 дБ, 3 канала — 4,8 дБ, 4 канала — 6,0 дБ.
- Под разъём N модели ДМУ-698/5000-N подбирают джамперы и переходы заранее, до монтажа.
- Проверьте суммарную мощность на входе ДМУ-698/5000-N: допустимо 50 Вт средняя на порт.
- При нескольких операторах важен PIM3 — у ДМУ-698/5000-N он ≤−150 дБн при 2×43 дБм в полосе 698–2700 МГц: чем ниже, тем меньше помех приёму.
- Развязка между выходами ДМУ-698/5000-N — главное отличие схемы Уилкинсона от простого реактивного делителя.
- КСВН ДМУ-698/5000-N — не более 1,40–1,50 (по исполнению); это входное согласование учитывают при приёмке тракта.
- Рабочие температуры ДМУ-698/5000-N: −30 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДМУ-698/5000-N поставляем вместе с остальным пассивным оборудованием тракта — нагрузками, ответвителями, джамперами. Техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой уровень останется на каждом выходе ДМУ-698/5000-N?
На выходах ДМУ-698/5000-N — входной уровень минус потери деления (3,0 дБ при 2 каналах, 4,8 дБ при 3 каналах, 6,0 дБ при 4 каналах) и вносимые потери (не более 0,5–1,2 дБ сверх деления (по исполнению)).
Чем ДМУ-698/5000-N отличается от направленного ответвителя?
ДМУ-698/5000-N делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 698–5000 МГц.
Что делать с незадействованным выходом ДМУ-698/5000-N?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (50 Вт средняя на порт): открытый порт ухудшает КСВН и уровни на остальных выходах.
