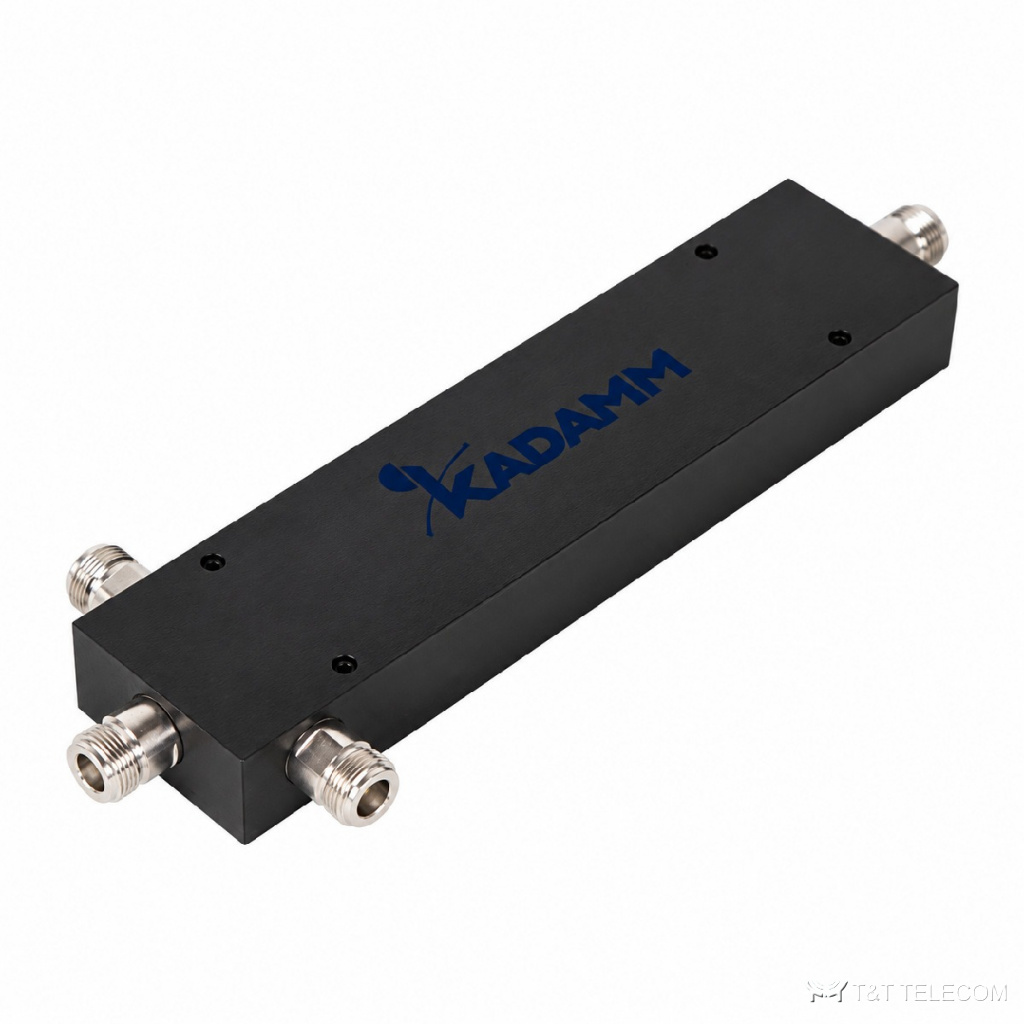

KADAMM ДМУ-698/4000-N — серия делителей мощности Уилкинсона на 2, 3 и 4 канала для полосы 698–4000 МГц. Задача ДМУ-698/4000-N — раздать мощность передатчика или ретранслятора на несколько направлений с равными уровнями; в обратную сторону он работает как сумматор. Основное по ДМУ-698/4000-N: разъём N; PIM3 ≤−160 дБн при 2×43 дБм (исполнения с суффиксом -160); мощность 50 Вт средняя; вносимые потери не более 0,8–1,2 дБ сверх деления (по исполнению).
Область применения
- В полосу 698–4000 МГц делителя ДМУ-698/4000-N попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМУ-698/4000-N делит сигнал ретранслятора между этажами и зонами.
- Мультиоператорные тракты: полосы 698–4000 МГц хватает, чтобы через ДМУ-698/4000-N шли сразу несколько стандартов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–4000 МГц |
| Выходов | 2 / 3 / 4 |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ |
| Вносимые потери | не более 0,8–1,2 дБ сверх деления (по исполнению) |
| КСВН | не более 1,30–1,45 (по исполнению) |
| Развязка | не менее 15–20 дБ (по исполнению) |
| PIM3 | ≤−160 дБн при 2×43 дБм (исполнения с суффиксом -160) |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Исполнения и артикулы для заказа
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | ИМ3 | Мощность |
|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-698/4000-N | 2 | 3,0 дБ | ≤0,8 дБ | ≤1,30 | ≥20 дБ | — | 50 Вт |
| KADAMM ДМУ-3-698/4000-N | 3 | 4,8 дБ | ≤1,2 дБ | ≤1,35 | ≥15 дБ | — | 50 Вт |
| KADAMM ДМУ-4-698/4000-N | 4 | 6,0 дБ | ≤1,2 дБ | ≤1,35 | ≥15 дБ | — | 50 Вт |
| KADAMM ДМУ-3-698/4000-N-160 | 3 | 4,8 дБ | ≤1,0 дБ | ≤1,45 | ≥16 дБ | ≤−160 дБн | 50 Вт |
На что смотреть при выборе
- Чем больше выходов у ДМУ-698/4000-N, тем ниже уровень на каждом: 2 канала — 3,0 дБ, 3 канала — 4,8 дБ, 4 канала — 6,0 дБ.
- У ДМУ-698/4000-N разъём N: ответные кабельные сборки нужны того же типа.
- Проверьте суммарную мощность на входе ДМУ-698/4000-N: допустимо 50 Вт средняя.
- При нескольких операторах важен PIM3 — у ДМУ-698/4000-N он ≤−160 дБн при 2×43 дБм (исполнения с суффиксом -160): чем ниже, тем меньше помех приёму.
- Схема Уилкинсона развязывает выходы ДМУ-698/4000-N: рассогласование одной ветви меньше сказывается на остальных.
- Согласование ДМУ-698/4000-N по входу: КСВН не более 1,30–1,45 (по исполнению).
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДМУ-698/4000-N поставляем вместе с остальным пассивным оборудованием тракта — нагрузками, ответвителями, джамперами. Техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем ДМУ-698/4000-N отличается от направленного ответвителя?
ДМУ-698/4000-N делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 698–4000 МГц.
Что делать с незадействованным выходом ДМУ-698/4000-N?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (50 Вт средняя): открытый порт ухудшает КСВН и уровни на остальных выходах.
Какие кабельные сборки подойдут к ДМУ-698/4000-N?
С разъёмами N на стороне ДМУ-698/4000-N; волновое сопротивление тракта — 50 Ом.
